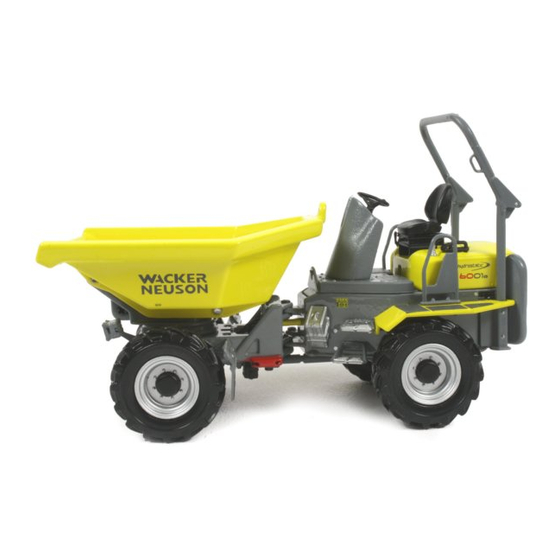

Dumper
Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Notice d'utilisation
Dumpers
Modèle
Édition
N° de commande
Langue
/
5001/6001
2.0
1000191068
FR

Publicité

Table des Matières
loading

Manuels Connexes pour Wacker Neuson 5001

Sommaire des Matières pour Wacker Neuson 5001

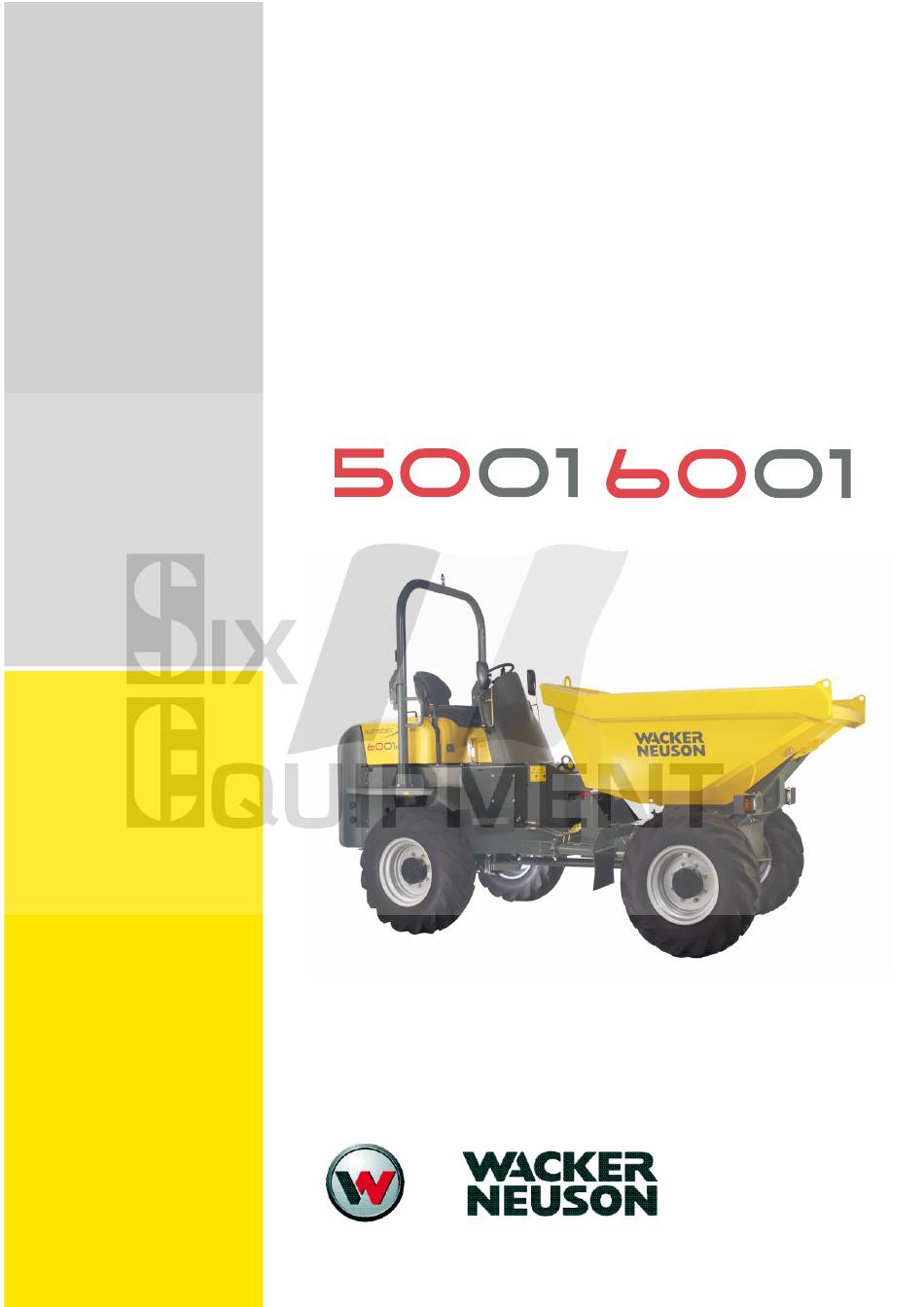

  • Page 1 Notice d'utilisation Dumpers Modèle 5001/6001 Édition N° de commande 1000191068 Langue...
