Décembre 2014
Fonctionnement et Emploi
Commandes manuelles
En cas de panne des leviers de commande de type
joystick ou lorsqu'il n'est pas possible d'exécuter
une commande à l'aide des leviers, il est possible
d'utiliser les commandes d'urgence via le distributeur.

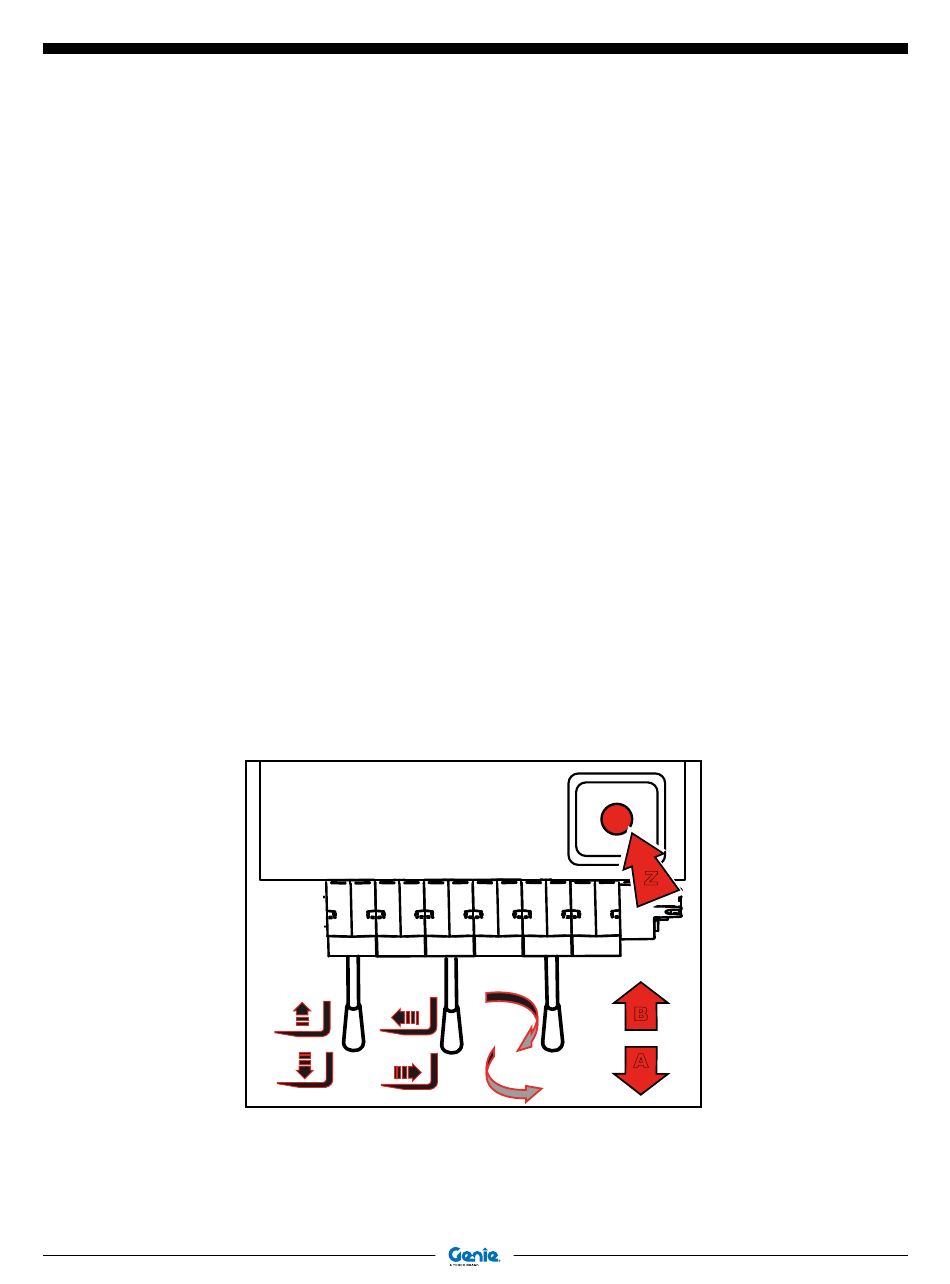

Le distributeur dispose de 3 leviers de commande qui
actionnent respectivement les fonctions suivantes :
1
Levier 1 :
position A, abaissement du bras
position B, levage du bras
2
Levier 2 :
position A, rentrée du bras télescopique
position B, sortie du bras télescopique
3
Levier 3 :
position A, rotation anti-horaire de
la structure supérieure tournante
position B, rotation horaire de la
structure supérieure tournante
58
Les commandes manuelles peuvent être utilisées
seulement si la machine est en marche ou qu'elle
est dotée d'une pompe d'urgence.
Pour utiliser les commandes manuelles avec la
pompe d'urgence procéder comme suit :
En opérant en manuel avec les commandes
d'urgence, le système de limitation de charge
n'intervient pas.
180 mm
GTH-5021 R
Première Édition - Deuxième impression
Appuyer sur le bouton d'arrêt d'urgence dans
la cabine ou sur la nacelle.
Ouvrir la trappe arrière et accéder au distributeur.
Monter les leviers de commande (fournis) sur
les éléments du distributeur.
Appuyer sur le commutateur Z pour mettre en
marche la pompe de secours.
Actionner le levier du distributeur pour
l'exécution de la commande désirée.
Z
B
A
Référence
09.4618.1740
57.0009.0627
