Fonctionnement et Emploi
Instructions d'attache rapide
Version à blocage manuel
1 S'approcher du lieu où l'on désire déposer
l'accessoire monté (si possible à l'abri et appuyé
sur un terrain solide et abrité).
2 Déconnecter tous les raccords rapides dont
l'accessoire est pourvu (le cas échéant).
3 Sortir le goujon mécanique qui arrête l'accessoire
après avoir enlevé la bague de sûreté placée à
son extrémité.
4 Appuyer l'accessoire au sol.
5 Pointer le tablier porte-outils vers l'avant et
abaisser le bras pour dégager le blocage
supérieur de l'accessoire.

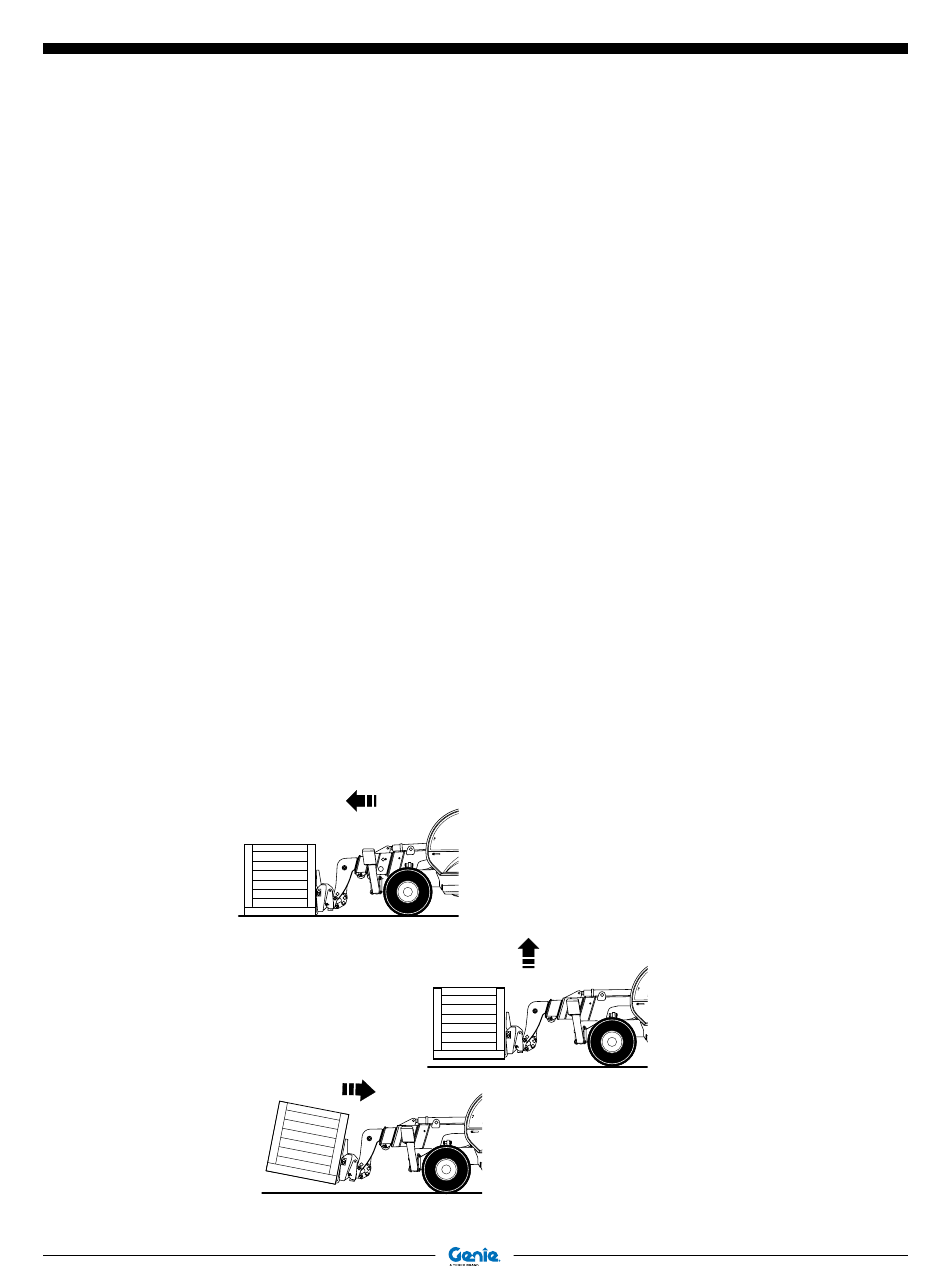

6 Reculer avec la machine et s'approcher du nouvel
accessoire que l'on désire utiliser.
7 Garder le tablier porte-outils pointé vers l'avant et
accrocher le blocage supérieur du nouvel accessoire.
8 Faire rentrer et lever l'accessoire de quelques
c e n t i m è t r e s . L ' a c c e s s o i r e s e c e n t r e r a
automatiquement sur le tablier porte-outils.
9 Remonter le goujon de fixation mécanique en le
fixant avec sa bague de sûreté.
10 Connecter à nouveau tous les raccords rapides
de l'accessoire (le cas échéant).
56
Première Édition - Deuxième impression
Version avec blocage hydraulique (optionnel)
1. S'approcher du lieu où l'on désire déposer
l'accessoire monté (si possible à l'abri et appuyé
sur un terrain solide et abrité).
2. Déconnecter tous les raccords rapides dont
l'accessoire est pourvu (le cas échéant).
3. Appuyer l'accessoire au sol.
4. Appuyer sur le commutateur d'activation du
verrouillage/déverrouillage et le maintenir
enfoncé jusqu'à la fin de l'étape 5.
5. Libérer l'accessoire en utilisant le levier de
commande.
6. Pointer le tablier porte-outils vers l'avant et
abaisser le bras pour dégager le blocage
supérieur de l'accessoire.
7. Reculer avec la machine et s'approcher du nouvel
accessoire que l'on désire utiliser.
8. Garder le tablier porte-outils pointé vers l'avant et
accrocher le blocage supérieur du nouvel accessoire.
9. Faire rentrer et lever l'accessoire de quelques
c e n t i m è t r e s . L ' a c c e s s o i r e s e c e n t r e r a
automatiquement sur le tablier porte-outils.
10. Attacher l'accessoire en déplaçant le levier de
commande à l'aide du commutateur d'activation
du verrouillage/déverrouillage.
11. Connecter à nouveau tous les raccords rapides
de l'accessoire (le cas échéant).
