Positionnement de la charge
1 Atteindre la position souhaitée et arrêter la
machine avec soin.
2 Mettre le levier de vitesses au point mort.
3 Serrer le frein de stationnement.
4 Déverrouiller le goujon de verrouillage de la
structure supérieure tournante.
5 Si nécessaire pour la configuration, baisser les
stabilisateurs.
6 Mettre à niveau le châssis si l'indicateur de
niveau gauche/droit ou avant/arrière ne se
trouve pas sur 0 degré.

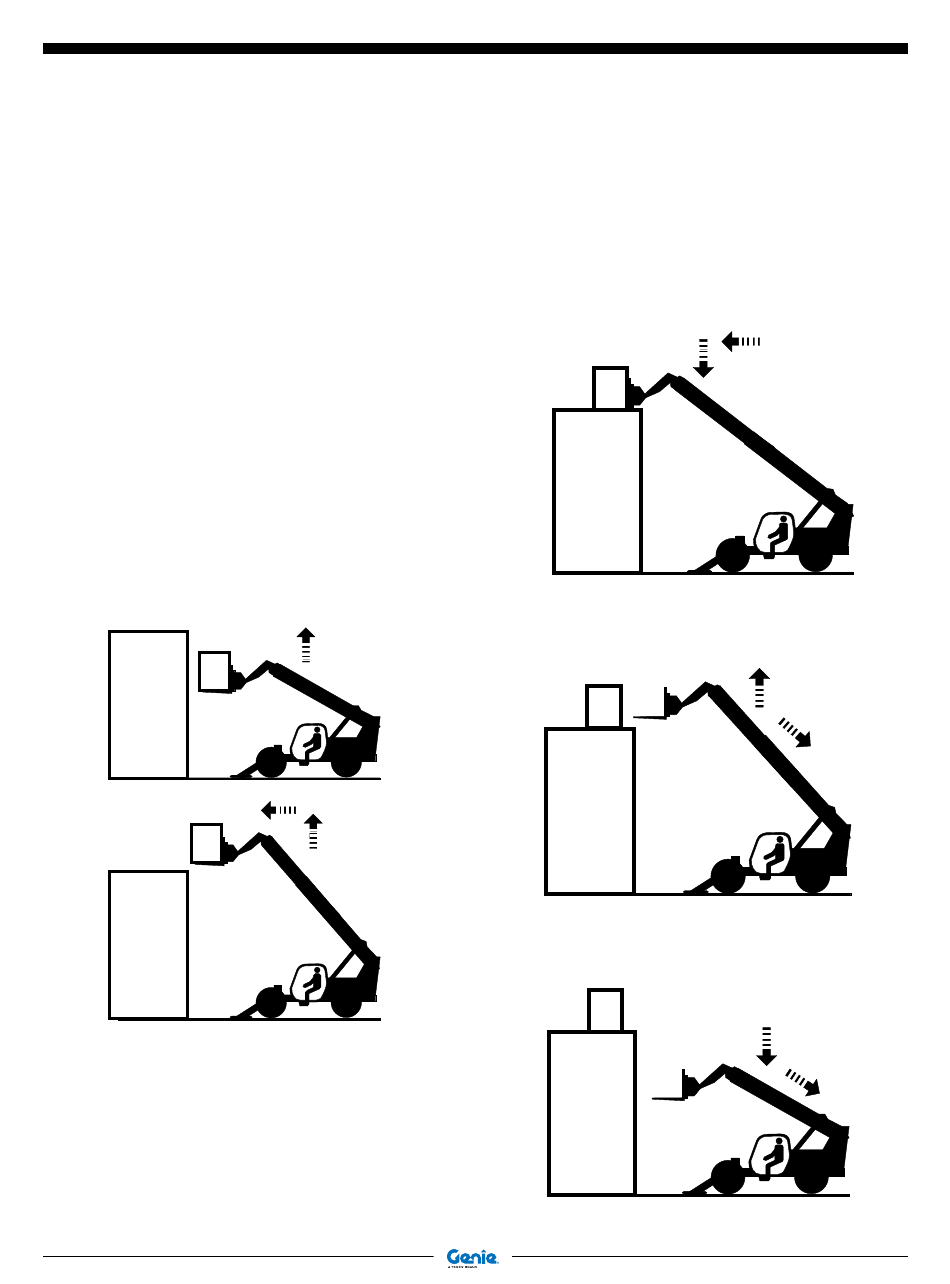

7 Activer doucement le levier de commande
pour soulever et sortir le bras jusqu'à la
hauteur souhaitée.
8 Si nécessaire, pivoter la structure supérieure
tournante afin d'atteindre la position de
déchargement. En configuration sur roues,
le système de limitation de charge appliquera
une enveloppe de travail différente si la
rotation dépasse +/-10°. Consulter le tableau
de charge approprié.
Référence 57.0009.0627
Fonctionnement et Emploi
9 Activer doucement le levier de commande
pour baisser et sortir le bras jusqu'à atteindre la
position finale. Baisser la charge jusqu'à libérer
complètement les fourches du poids. Ne pas
exercer de pression vers le bas avec les fourches.
10 Activer doucement le levier de commande
pour soulever et rentrer le bras. Les fourches
sortent au-dessous de la charge.
11 Une fois les fourches libérées de la charge
et de la structure d'appui de celle-ci, il est
possible de descendre le bras et de le rentrer.
