L'inclinaison latérale autorisée pendant la phase de
travail est de ± 0,5°.
Utiliser la machine uniquement sur des sols
suffisamment durs pour supporter le poids
maximum combiné de la machine et de la charge.
Tout effondrement du terrain peut occasionner un
renversement de la machine. Pour éviter ce risque,
il est conseillé de respecter les mesures suivantes.
• Vérifier avec l'employeur (ou le chef de chantier
ou l'assistant de chantier) si au-dessous des
stabilisateurs se trouvent des cavités cachées
(ex. canalisations, puits, vieilles citernes, dalles
de caves, fosses à purin).
• Une première évaluation peut être effectuée à
l'aide du tableaux et du schéma ci-après.
• La tolérance aux sollicitations du fond se réduit
en fonction du type et des caractéristiques
géomorphologiques du terrain.
Le Tableau 1 indique la pression de surface autorisée
sous les stabilisateurs de la machine.
Type de terrain,
caractéristiques
géomorphologiques
terrain incohérent, non
compacté
sol limoneux, tourbeux,
pâteux
sol cohérent, souple
terrain non cohérent, bien
compacté, sable, gravier
solide
sol semi
cohérent solide
dur
Rocher, béton, asphalte
apte au transit de poids-
lourds
Référence 57.0009.0627
Sécurité de la zone de travail
Pression de
surface autorisée
kg/cm N/mm
2 2
en général,
non solide ;
des mesures
spécifiques sont
nécessaires
2,0 0,2
1,0 0,1
2,0 0,2
4,0 0,4
sup. à sup. à
10,0 1,0
Tableau 1
GTH-5021 R
S'assurer que le sol sur lequel s'appuie la machine
(roues et stabilisateurs) est suffisamment solide afin
de ne pas compromettre la stabilité de la machine.
Si le terrain n'offre pas de garanties de solidité
suffisantes, préparer des planches d'appui capables
de supporter les charges prévues et les placer
au-dessous des roues et des stabilisateurs.

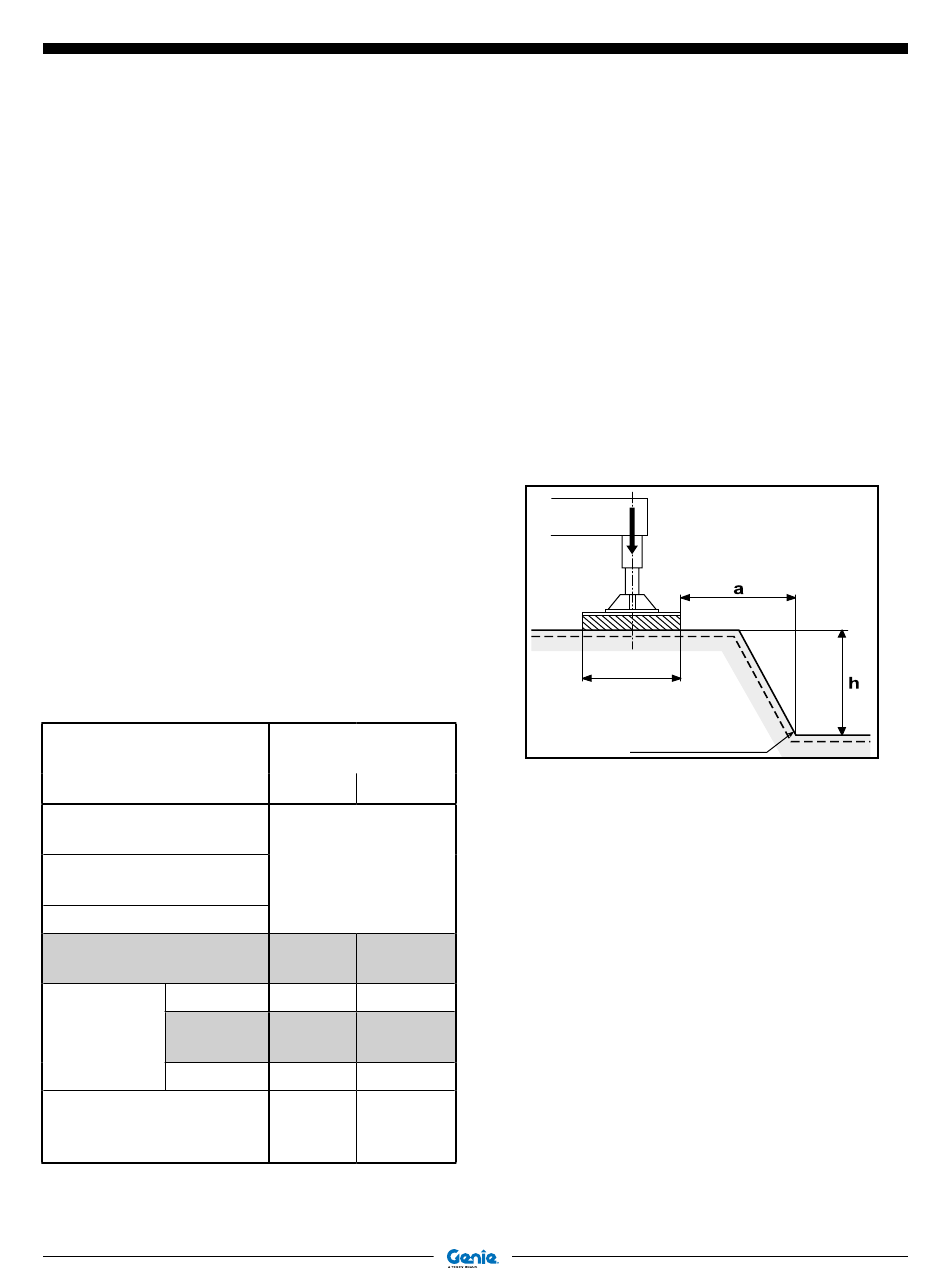

En présence de fossés, toujours baisser les
stabilisateurs à une distance de sécurité du bord
du fossé.
a & h = distances minimales
La distance (a) du pied du talus doit être propor-
tionnelle à la hauteur (h) du talus même.
Si le fond est en bon état :
a : h = 1 : 1
(valeurs en gris dans le tableau 1)
En cas de doute :
a : h = 2 : 1
