Terex Genie GTH-5021 R 3A Manuel De L'opérateur page 38

Décembre 2014
Contrôles
Test du bouton de validation des fonctions
du joystick
47 Actionner le joystick sans appuyer sur ce bouton.
~ Résultat : le joystick ne doit activer aucun mouvement.
Test du bouton d'arrêt d'urgence
48 Appuyer sur le bouton d'arrêt d'urgence pendant
l'exécution d'un mouvement.
~ Résultat : tous les mouvements et le moteur
doivent s'arrêter.
Test de la pompe de secours (si la machine
en est équipée)
49 Régler le commutateur de démarrage en position I.
50 Appuyer sur le bouton d'arrêt d'urgence.
51 Appuyer quelques secondes sur le commutateur
pompe de secours.
52 Actionner l'un des leviers manuels tout en
appuyant sur le commutateur pompe de secours.
~ Résultat : l'exécution du mouvement correspondant
de la machine indique que la pompe de secours
fonctionne correctement.
Test du microrupteur du siège
53 Ne pas s'asseoir sur le siège de conduite.
54 Passer la première ou la deuxième vitesse.
55 Desserrer le frein de stationnement et les freins
de service.
56 Appuyer légèrement sur l'accélérateur.
~ Résultat : la machine ne doit pas bouger.
36
Première Édition - Deuxième impression
Test des capteurs des stabilisateurs
57 Baisser ou lever tous les stabilisateurs.
~ Résultat : sur l'affichage de contrôle du limiteur
de charge, l'échelle des capacités de charge
autorisées doit changer.

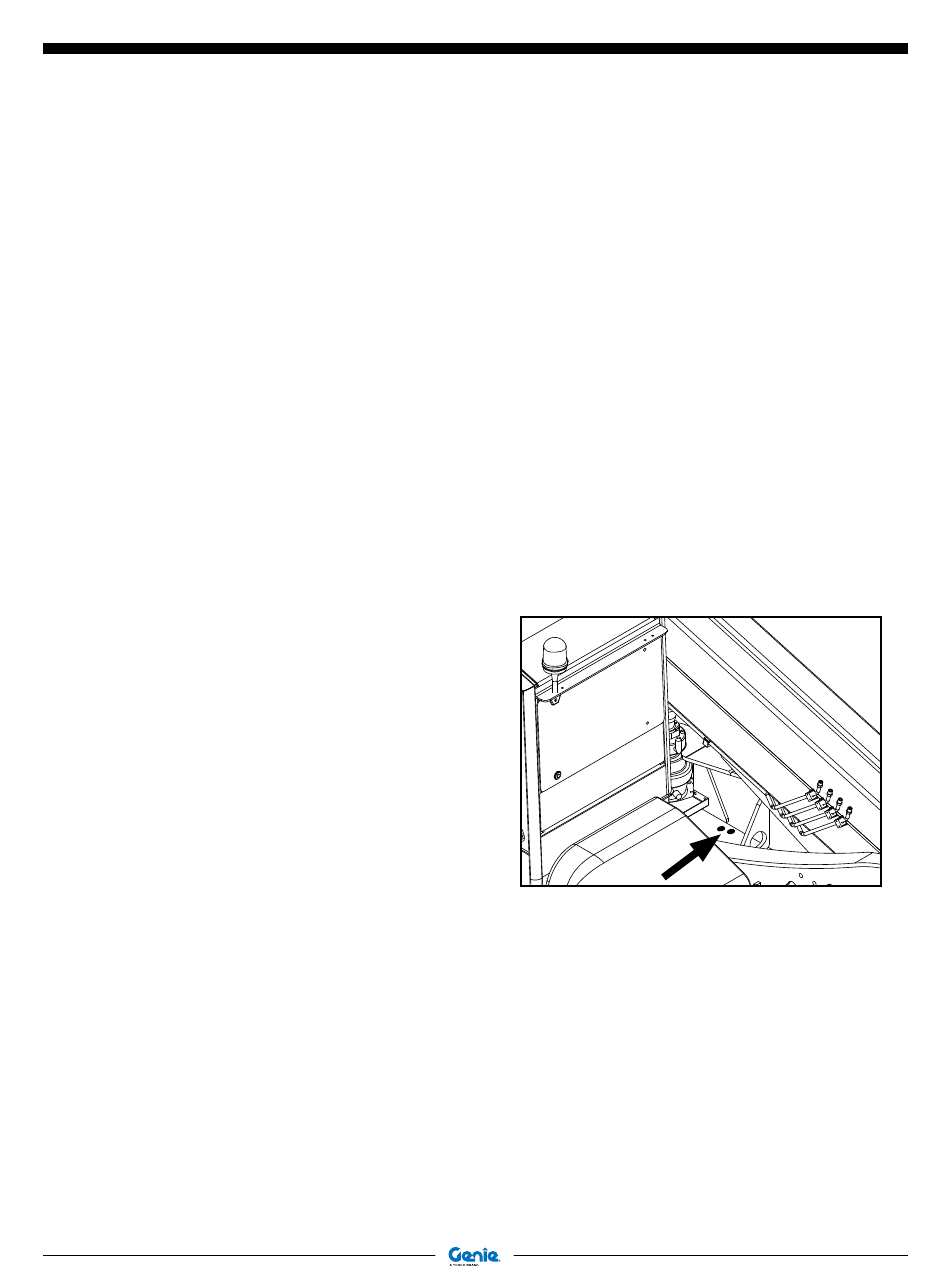

Test des commutateurs de proximité de
la structure supérieure tournante
58 Lever le bras au-dessus de 20°.
59 Faire tourner la structure supérieure tournante
jusqu'à l'affichage du message « TOURELLE
ALIGNÉE » sur la 8e ligne de l'affichage du
limiteur de charge.
~ Résultat : les deux voyants jaunes A des
commutateurs de proximité doivent s'allumer.
Test de la mise à niveau du châssis
(si la machine en est équipée)
60 Lever le bras au-dessus de 20°.
61 Essayer de mettre à niveau la machine en appuyant
sur le commutateur mise à niveau châssis.
~ Résultat : la fonction de mise à niveau ne doit
pas être opérationnelle.
GTH-5021 R

Référence 57.0009.0627
