Terex Genie GTH-5021 R 3A Manuel De L'opérateur page 23

Première Édition - Deuxième impression
1
15
2
14
5
9
12
10
16
8
1. Indicateur de niveau gauche/droit
2. Rangement du manuel de
l'opérateur (intérieur de la porte)
3. Levier de commande droit
4. Rétroviseur grand angle arrière
5. Indicateur d'inclinaison du bras
6. Collier de maintenance
(côté opposé de la machine)
7. Réservoir de carburant
8. Niveau d'huile hydraulique
9. Moteur (côté opposé de la machine)
Référence 57.0009.0627
10. Fourches
11. Ceinture de sécurité
12. Semelles de stabilisation (si la
machine en est équipée)
13. Indicateur de niveau avant/arrière
14. Rétroviseur arrière droit
15. Rétroviseur arrière gauche
16. Stabilisateurs
17. Boîtier distributeur
18. Goujon de verrouillage de la
structure supérieure tournante
GTH-5021 R
Décembre 2014

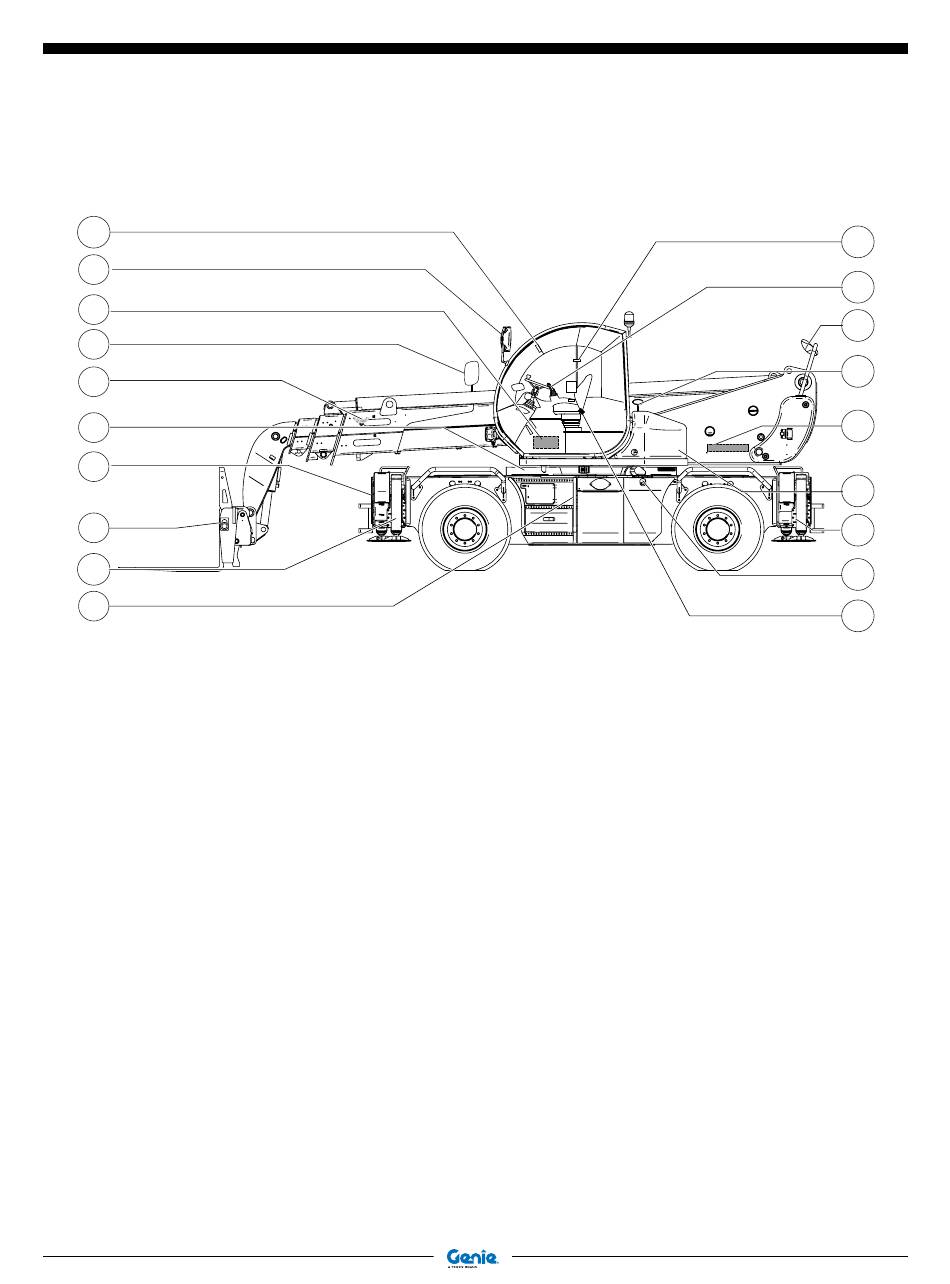

Légende
