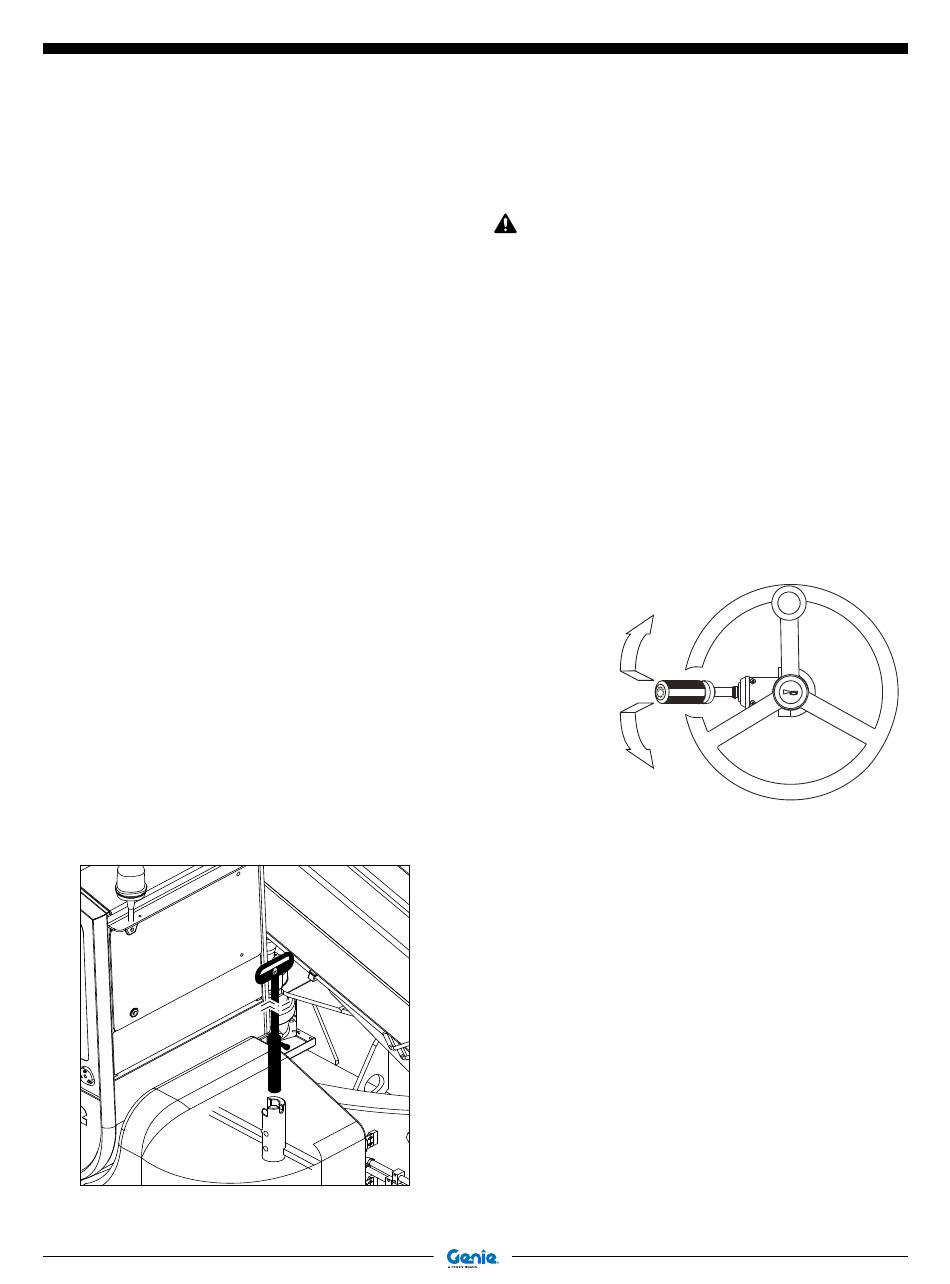

Goujon de verrouillage de la
structure supérieure tournante
Ce dispositif manuel est situé à l'arrière de la cabine.
Pour bloquer/débloquer la commande de rotation
de la structure supérieure tournante :
Blocage de la rotation
1. Faire tourner la tourelle jusqu'à l'affichage
du message « TOURELLE ALIGNEE » sur
l'affichage du système de limitation de charge.
2. Arrêter le moteur et serrer le frein de
stationnement.
3. À l'intérieur de la cabine de conduite, ouvrir la
vitre arrière et soulever le goujon de verrouillage.
4. Régler le dispositif en position A pour
bloquer la structure supérieure tournante :
l'opérateur doit voir le symbole de verrouillage
sur le brassupérieur de la poignée.
Déblocage de la rotation
1. Régler le dispositif en position B pour débloquer
la structure supérieure tournante : l'opérateur
doit voir le symbole de déverrouillage sur le
bras supérieur de la poignée.
Référence 57.0009.0627
 
Fonctionnement et Emploi
Contrôle de la transmission
Lorsque la structure supérieure tournante
pivote en position arrière, toutes les commandes
de direction sont inversées !
Utiliser le sélecteur de marche pour contrôler la
direction de déplacement de la machine.
Pour faire avancer la machine, l'opérateur doit
ramener le sélecteur de marche vers lui, puis le
lever.
Pour faire reculer la machine, l'opérateur
doit ramener le sélecteur de marche vers lui,
puis l'abaisser.
Pour revenir au point mort, placer le sélecteur de
marche en position centrale (neutre).
Marche avant
Point mort
(neutre)
Marche arrière
La vitesse embrayée est indiquée par le voyant
correspondant, selon la vitesse choisie.
