Terex Genie GTH-5021 R 3A Manuel De L'opérateur page 30

Décembre 2014
Contrôles
Stage 3B
21
22
23
24
1

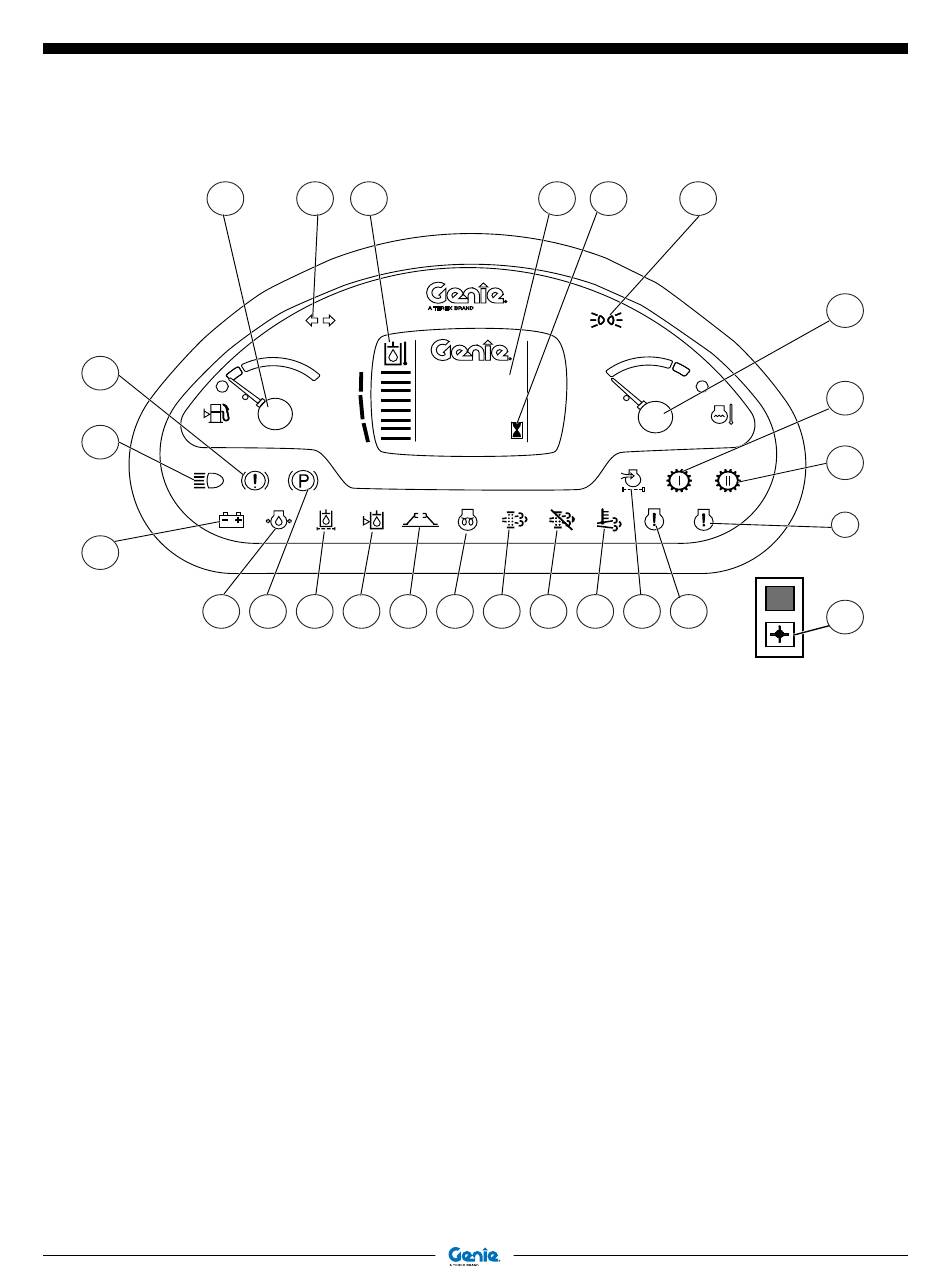

Tableau de bord
1. Voyant de pression d'huile moteur basse
2. Voyant de frein de stationnement serré
3. Voyant de filtre à huile hydraulique encrassé
4. Voyant de niveau d'huile hydraulique bas
5. Voyant de stabilisateurs baissés
6. Voyant de préchauffage des bougies de préchauffage
7. Voyant du filtre à particules pour moteurs diesel
(FPD)
8. Voyant de filtre à particules pour moteurs diesel
désactivé
9. Voyant de température élevée du système
d'échappement
10. Voyant de filtre à air moteur obstrué
11. Voyant d'alerte du filtre à particules pour moteurs
diesel
12. Voyant de panne moteur critique
28
20 19
°c
1230
105
engine rpm
60
000000.0
2 3 4 5
GTH-5021 R
Première Édition - Deuxième impression
18 17
6 7 8 9
13. Voyant de 2e vitesse enclenchée
14. Voyant de 1e vitesse enclenchée
15. Jauge de température du liquide de refroidissement
moteur avec voyant de température élevée du
liquide de refroidissement
16. Voyant de feux de position
17. Horloge
18. Tachymètre
19. Voyant de température élevée de l'huile hydraulique
20. Voyant de clignotant de direction
21. Jauge de niveau de carburant avec voyant de
niveau de carburant bas
22. Voyant de pression de freinage basse
23. Voyant de feux pour la circulation routière
24. Voyant de tension de batterie basse
25. Voyant de mise à niveau de la machine
16
10 11
Référence 57.0009.0627
15
14
13
12
25
