Terex Genie GTH-5021 R 3A Manuel De L'opérateur page 45

Première Édition - Deuxième impression

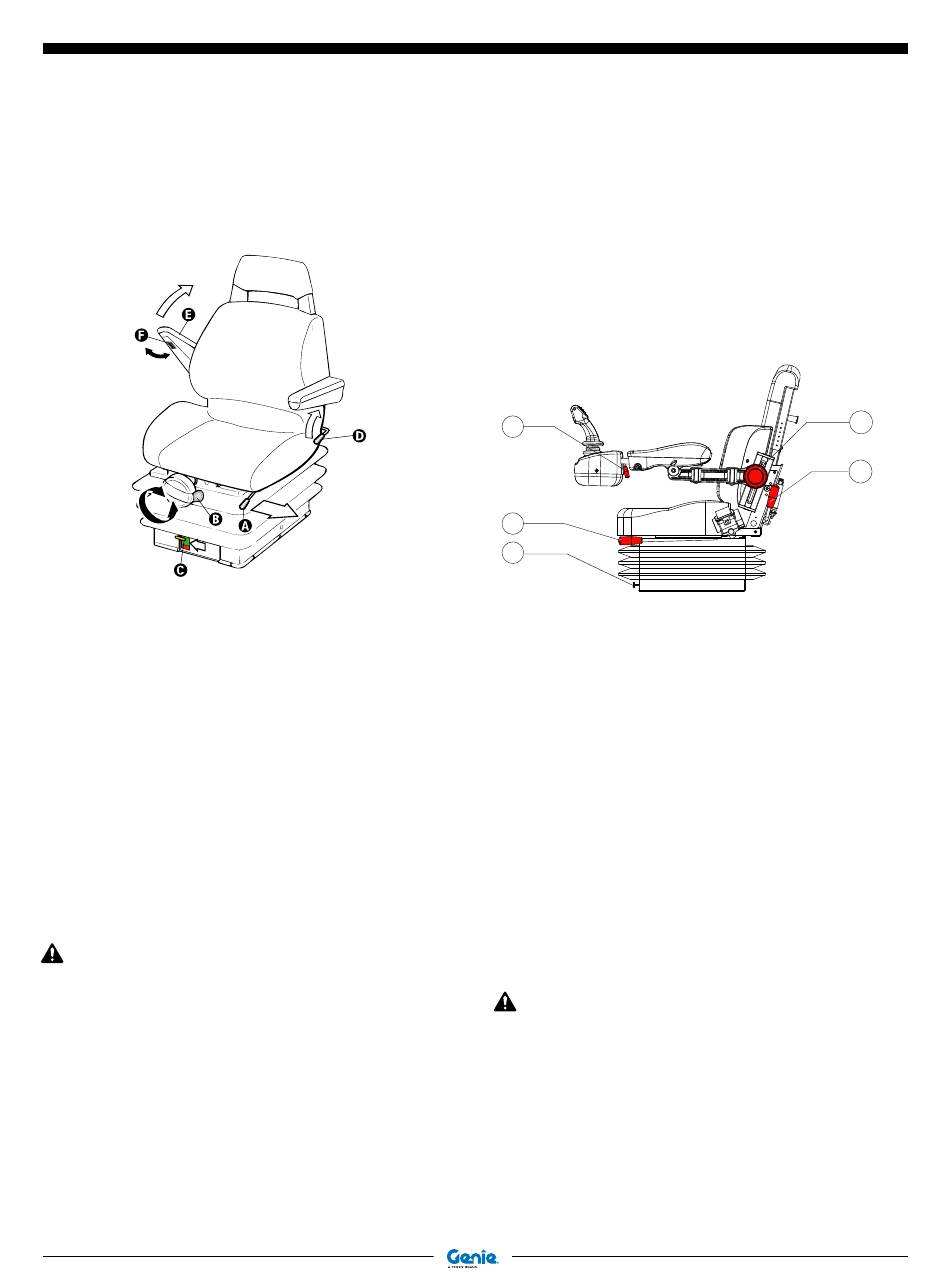

Réglage du siège
Siège standard
Lever la manette A et faire glisser le siège vers
l'avant ou l'arrière. Relâcher la manette et s'assurer
que le siège est bloqué dans la position choisie.
Tourner le pommeau B dans le sens horaire
ou dans le sens contraire jusqu'à atteindre la
suspension désirée. Le réglage est correct si
l'indicateur jaune C se trouve dans le champ vert
quand l'opérateur est assis au poste de conduite.
Actionner la manette D et s'appuyer contre le
dossier ou se pencher en avant jusqu'à obtenir
l'inclinaison souhaitée, ensuite relâcher la manette.
Soulever l'accoudoir E et tourner la molette F pour
modifier la position de l'accoudoir.
Le siège est monoplace.
Ne pas régler le siège quand la machine est en
mouvement.
Référence 57.0009.0627
Fonctionnement et Emploi
Siège confort (si la machine en
est équipée)
(référence 58.2513.1088)
5
1
2
Lever la manette 1 et faire glisser le siège vers
l'avant ou l'arrière. Relâcher la manette et s'assurer
que le siège est bloqué dans la position choisie.
Appuyer ou tirer sur le levier de réglage de la
hauteur 2 de sorte que la cuisse de l'opérateur
soit parallèle à l'assise du siège.
Actionner la manette 3 et s'appuyer contre le
dossier ou se pencher en avant jusqu'à obtenir
l'inclinaison souhaitée, ensuite relâcher la manette.
Actionner le pommeau 4 pour régler l'accoudoir à
la hauteur voulue.
Actionner la manette 5 et régler le manche du
joystick à la position voulue.
Le siège est monoplace.
Ne pas régler le siège quand la machine est en
mouvement.
GTH-5021 R
Décembre 2014
4
3
43
