Planification de l'ingénierie de l'installation
5.5 Choix des composants du réseau
5.5.6.5 Réalisation de réseaux PROFIBUS DP redondants
PROFIBUS DP redondant
Le système d'automatisation à haute disponibilité S7-400H possède une interface maître
PROFIBUS DP sur chaque CPU pour la connexion à PROFIBUS DP. En présence de
périphérie décentralisée commutée, la connexion de PROFIBUS DP à la station de périphérie
s'effectue au moyen de deux coupleurs de type IM 153-2.
Possibilités de montage : PROFIBUS DP se prête à la réalisation des solutions de
communication haute disponibilité suivantes :
● PROFIBUS DP redondant sous forme de réseau électrique
● Réseau optique redondant avec OLM, topologie linéaire, en anneau et en étoile
Exemple de PROFIBUS DP redondant

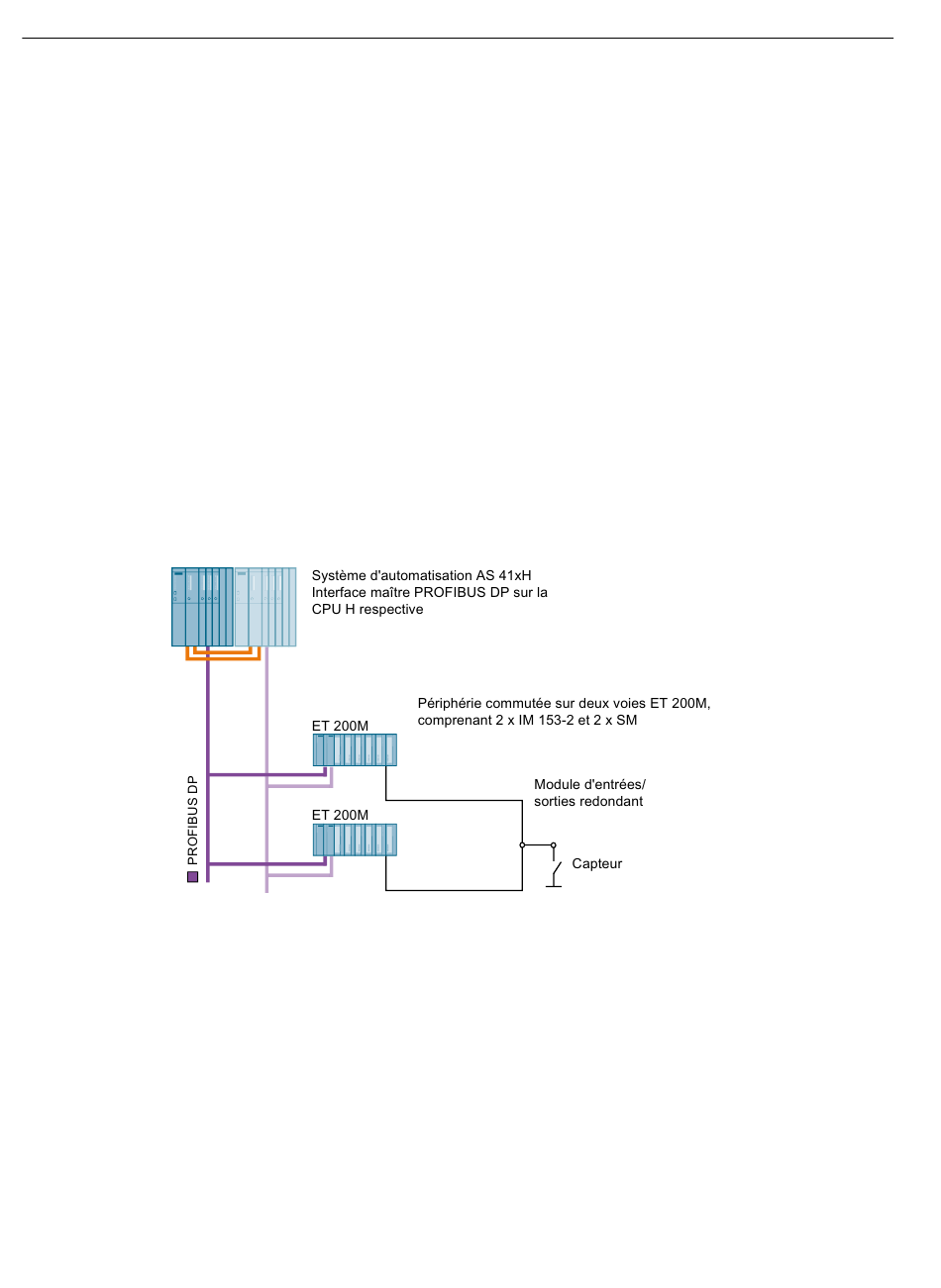

La figure ci-dessous présente un réseau électrique avec PROFIBUS DP redondant.
En cas de défaillance de la liaison active au bus PROFIBUS DP, la liaison redondante assure
la communication entre le capteur et le système à haute disponibilité.
Pour plus d'informations...
● Description fonctionnelle
process à haute disponibilité
5.5.6.6 Connexion d'appareils PROFIBUS DP non redondants à un PROFIBUS DP redondant
Y-Link
Pour le passage d'un réseau maître PROFIBUS redondant à un réseau maître PROFIBUS à
une voie, il est préférable d'utiliser le Y-Link en tant que bus Link.
