Configuration d'un bus de terrain non redondant avec PROFINET

Présentation

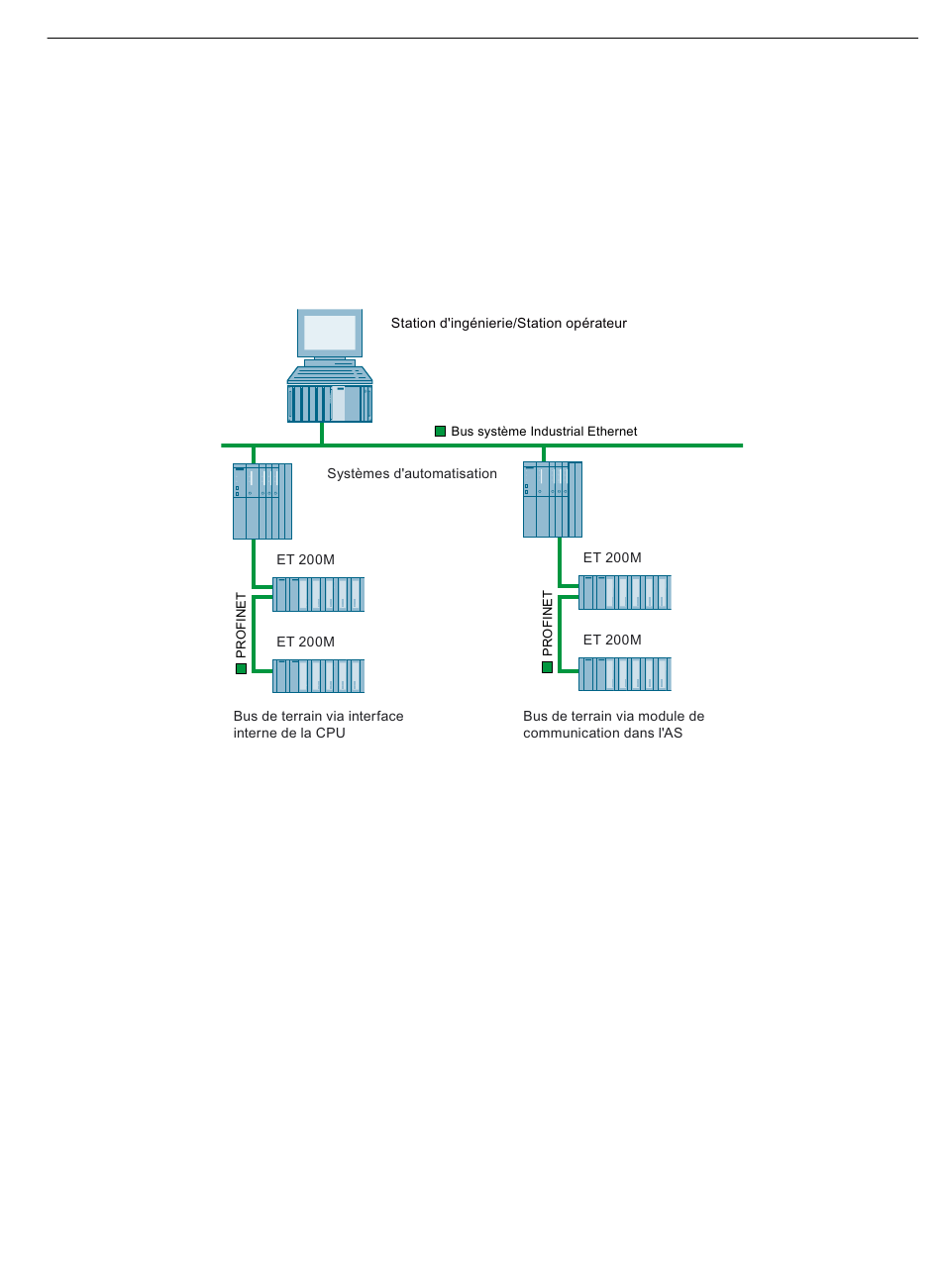

La figure suivante représente un exemple de connexion d'un bus de terrain non redondant
PROFINET :
● via l'interface interne de la CPU dans l'AS.
● via un module de communication dans l'AS
5.5.7.3 Configuration d'un bus de terrain à haute disponibilité avec PROFINET
Présentation
Voici des exemples de topologies pour un bus de terrain à haute disponibilité avec
PROFINET.
Exemple 1
L'avantage de cette configuration est que les périphéries comme l'ET 200M peuvent être
connectées une à une aux commutateurs, ce qui permet de les rajouter très facilement pour
compléter un système.
