Planification de l'ingénierie de l'installation
5.5 Choix des composants du réseau
5.5.5.5 Réalisation de réseaux Ethernet redondants
Bus système/bus de terminaux redondant
Les solutions de communication suivantes augmentent la disponibilité en éliminant les erreurs
individuelles :
● réseau électrique redondant
● réseau optique redondant
● réseau redondant combiné

Utilisation d'un anneau

Vous pouvez également obtenir la redondance avec une architecture en anneau :
● anneau simple (voir exemple de bus système à haute disponibilité)
● anneau double (voir exemple de bus système redondant à haute disponibilité)
Vous obtiendrez un plus haut degré de disponibilité par un anneau supplémentaire avec
SCALANCE X et deux cartes d'interface par composant connecté (par ex. AS, OS).

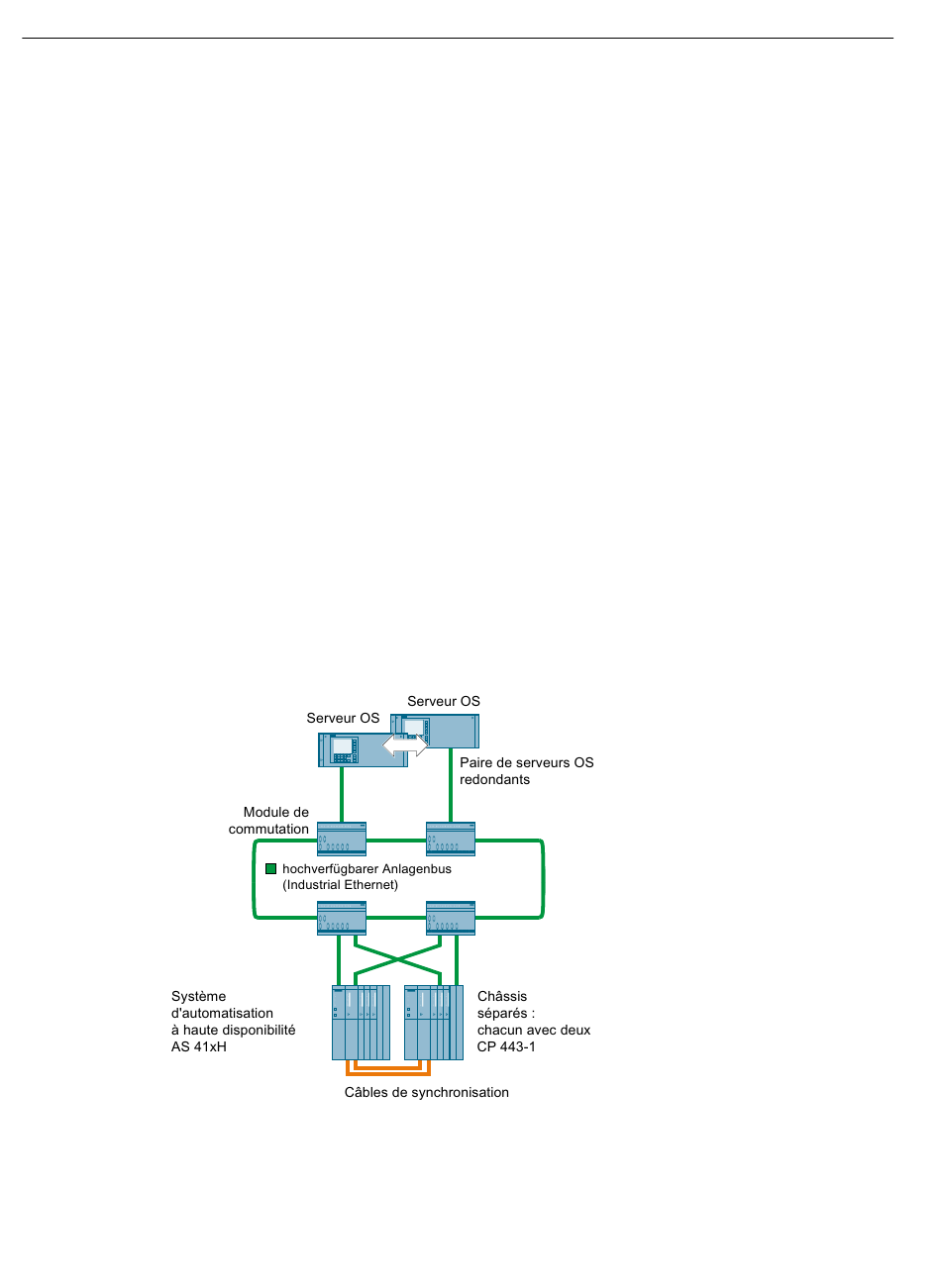

Exemple de bus système à haute disponibilité
La figure suivante montre à titre d'exemple un bus système à haute disponibilité en structure
en anneau. Hormis le bus système, tous les composants sont configurés de manière
redondante.
