Siemens SIMATIC PCS 7 Manuel De Configuration page 395

Marche à suivre
1. Sélectionnez le projet souhaité dans la vue des composants du SIMATIC Manager.
2. Choisissez la commande Outils > Configurer le réseau.

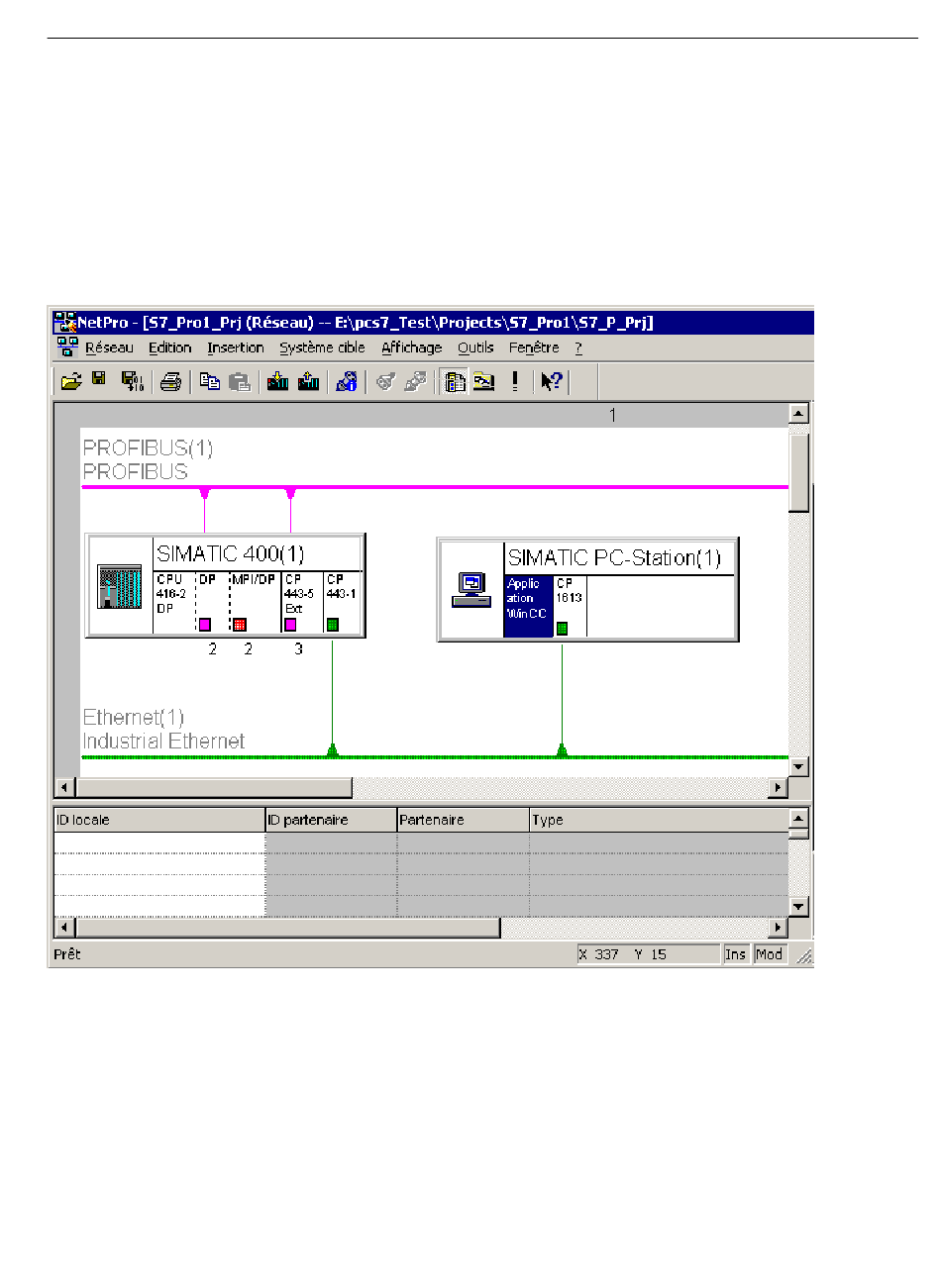

Ceci ouvre la vue de réseau. Les stations SIMATIC 400, les périphériques ET 200M
correspondants, les stations opérateur et les réseaux existant dans votre projet sont
affichés dans la vue de réseau.
3. Sélectionnez l'"application WinCC" dans le symbole de la "Station SIMATIC PC".
La table des liaisons s'affiche dans le bas de la fenêtre NetPro.
Système d'ingénierie (V8.1)
Manuel de configuration, 03/2015, A5E32712312-AC
Réalisation de la configuration PCS 7
9.11 Créer les liaisons SIMATIC
395
