Un automatisme typique de traitement par lots se compose d'un serveur BATCH et de plusieurs
clients BATCH traitant conjointement un projet d'installation. Pour améliorer la disponibilité, le
serveur BATCH peut également être réalisé en configuration redondante.
Il est conseillé de toujours exploiter le serveur BATCH et l'OS serveur sur des PC distincts.
Les clients BATCH et OS clients peuvent être exploités sur un même PC.
La communication de la station BATCH avec l'OS et l'AS s'effectue en fonction des modes de
fonctionnement :
● Mode AS :
la station BATCH communique avec les stations opérateur via le réseau des terminaux et
avec les systèmes d'automatisation via le réseau procédé. La station BATCH dispose d'une
connexion au réseau des terminaux et d'une autre au réseau procédé.
● Mode PC :
la station BATCH communique avec les stations opérateur via le réseau des terminaux. La
communication de la station BATCH avec les systèmes d'automatisation s'effectue
uniquement via la station opérateur. La station BATCH ne requiert qu'une connexion au
réseau des terminaux.

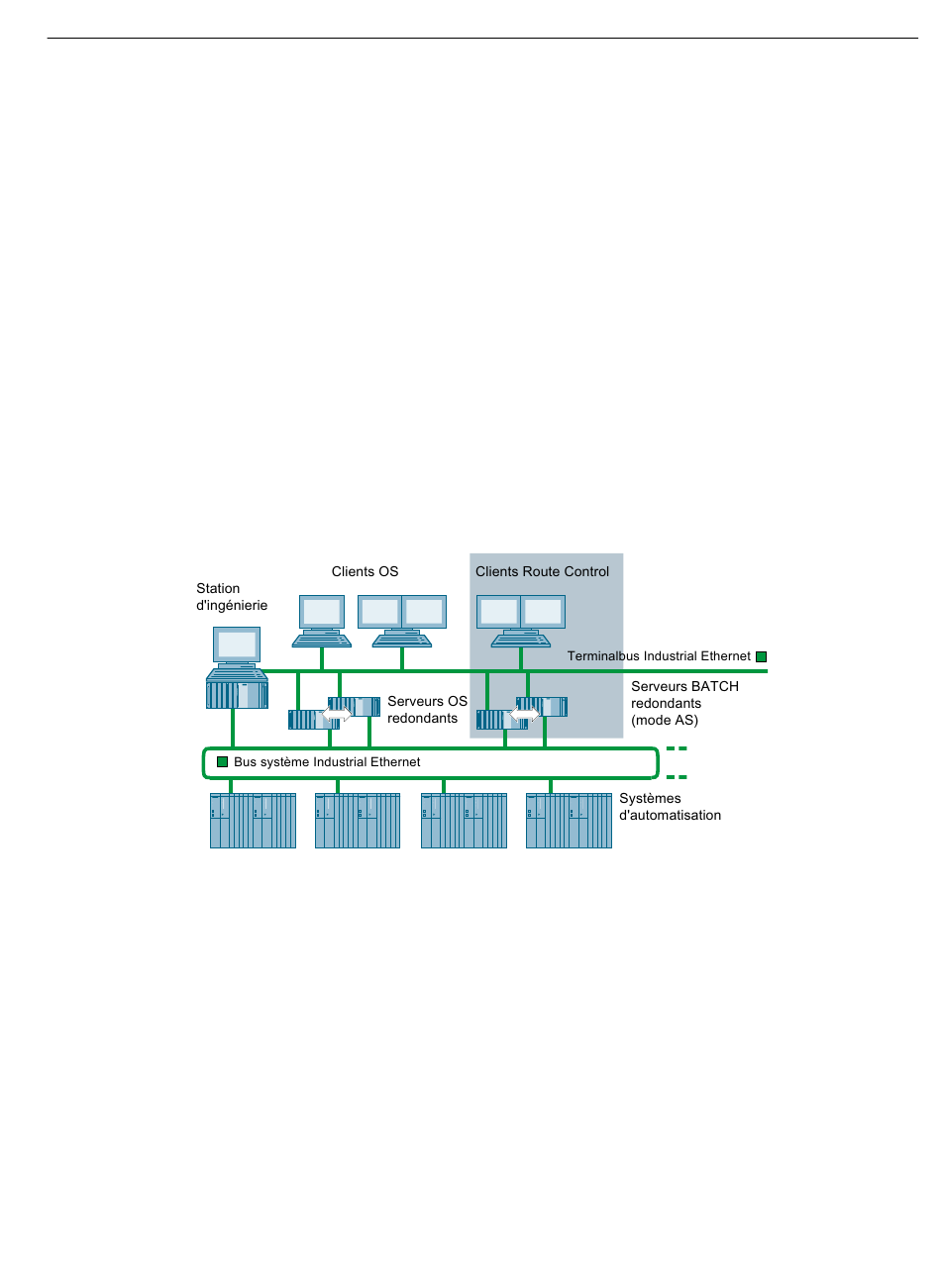

La figure ci-dessous montre une configuration avec système multiposte BATCH. Les serveurs
BATCH fonctionnent en mode AS et possèdent une connexion au réseau procédé.
