UPS Eaton 93PS 8-40 kW

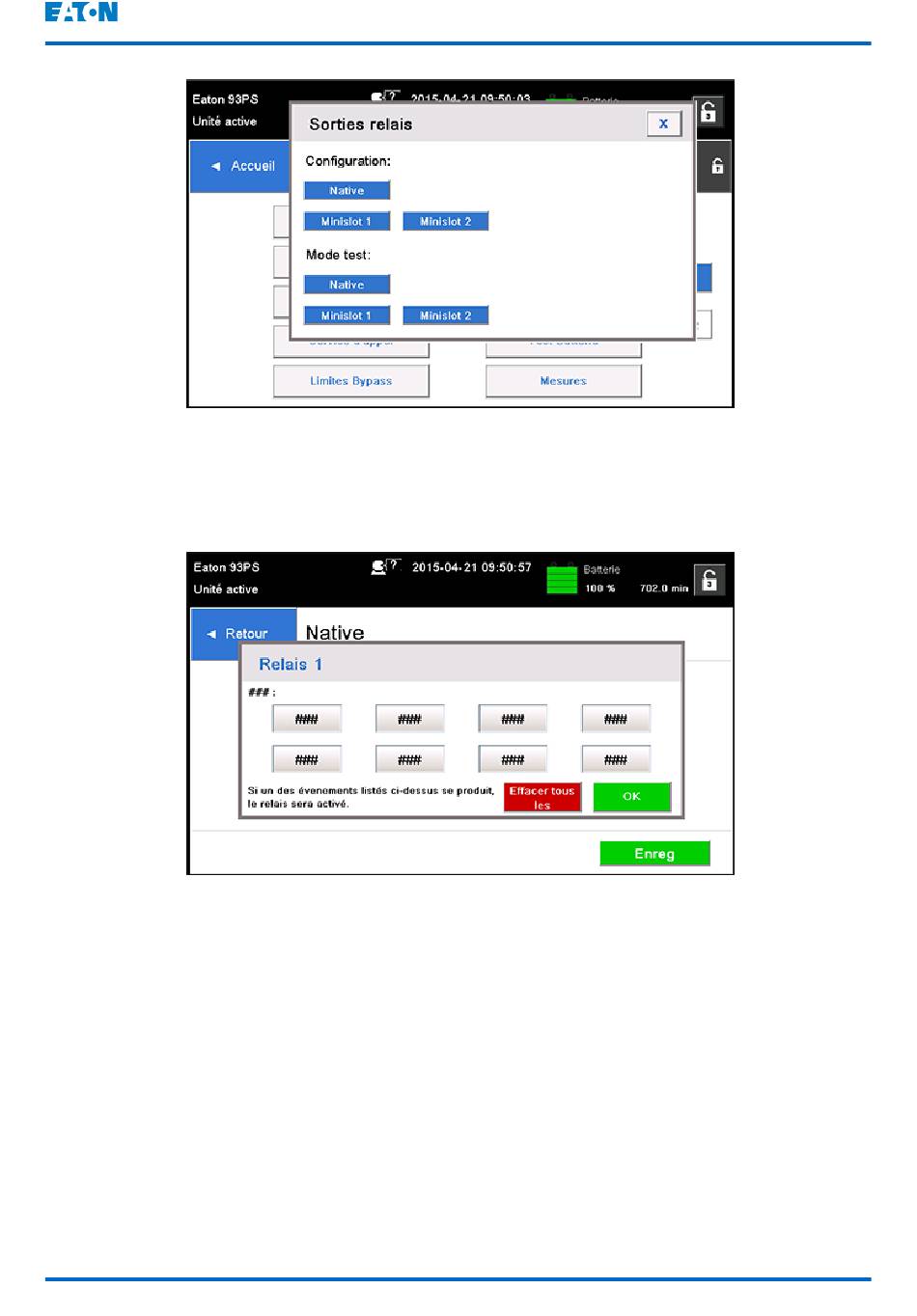

Figure 29. Options de configuration de sorties de relais
7. Saisissez le ou les codes de la ou des fonctions déclenchant le relais si
elles deviennent actives.
8. Appuyez sur OK et Enrg pour enregistrer les modifications
Figure 30. Saisie des codes des fonctions déclenchant le relais
9. Si vous sélectionnez l'une des Mini-Slots, les valeurs par défaut suivantes
sont possibles :
•
•
•
•
•
Vous pouvez aussi configurer les relais avec un événement de votre choix.
10. Vous pouvez tester les relais en sélectionnant l'une des options en mode
test (voir figure
©
Eaton Corporation plc 2016. Tous droits réservés.
Relais 1 : #262 Témoin sur ligne est allumé
Relais 2 : #260 Témoin sur batterie est allumé
Relais 3 : #352 Témoin sur alarme est allumé
Relais 4 : #261 Témoin sur dérivation est allumé
Relais 5 : #15 Avertissement batterie faible
29
).
