UPS Eaton 93PS 8-40 kW

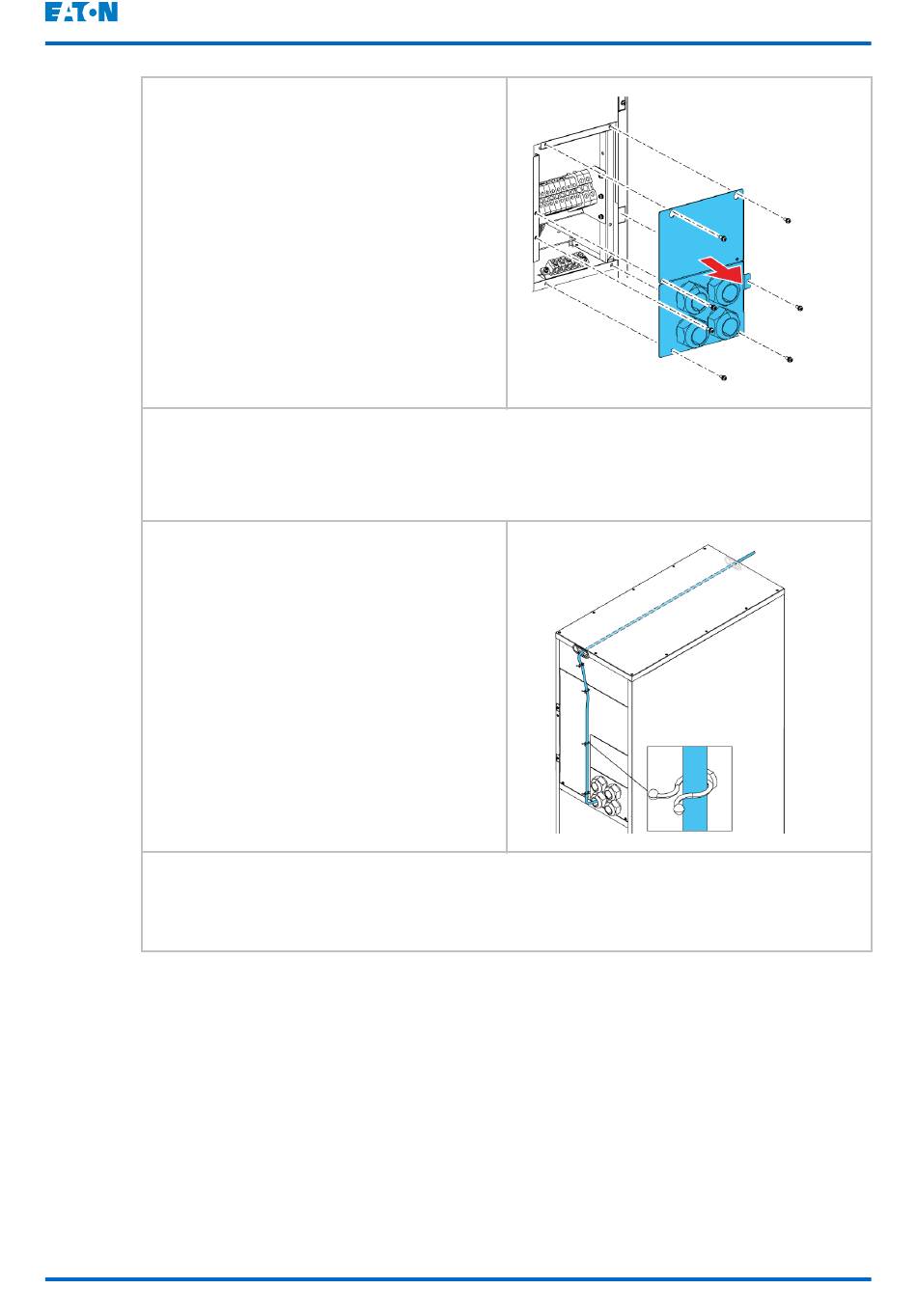

1. Afin d'accéder aux borniers,
retirez les vis fixant la plaque de
presse-étoupe à l'arrière de
l'UPS.
2. Installez des presse-étoupes appropriés sur la plaque.
3. Acheminez les câbles via les presse-étoupes.
4. Connectez les câbles sur les borniers respectifs, voir figures
5. Acheminez les câbles de
communication à l'avant de
l'unité via les brides de câble à
l'arrière de l'unité et via l'orifice
ovale dans la partie supérieure.
6. Connectez les câbles de communication à leurs bornes et périphériques
respectifs. Pour en savoir plus, voir les figures
5.4
©
Eaton Corporation plc 2016. Tous droits réservés.
5.5
et .
Révision : 003 ID Document : P-164000493
Guide d'installation et de l'utilisateur
10
et
22 23
et et les sections
11
.
