UPS Eaton 93PS 8-40 kW
Les utilisateurs sans MOB installés peuvent simplement laisser l'entrée de
signal MOB désactivée. L'utilisateur doit être conscient que les systèmes sans
MOB ont des capacités de maintenance limitées.
Câblage de système en parallèle

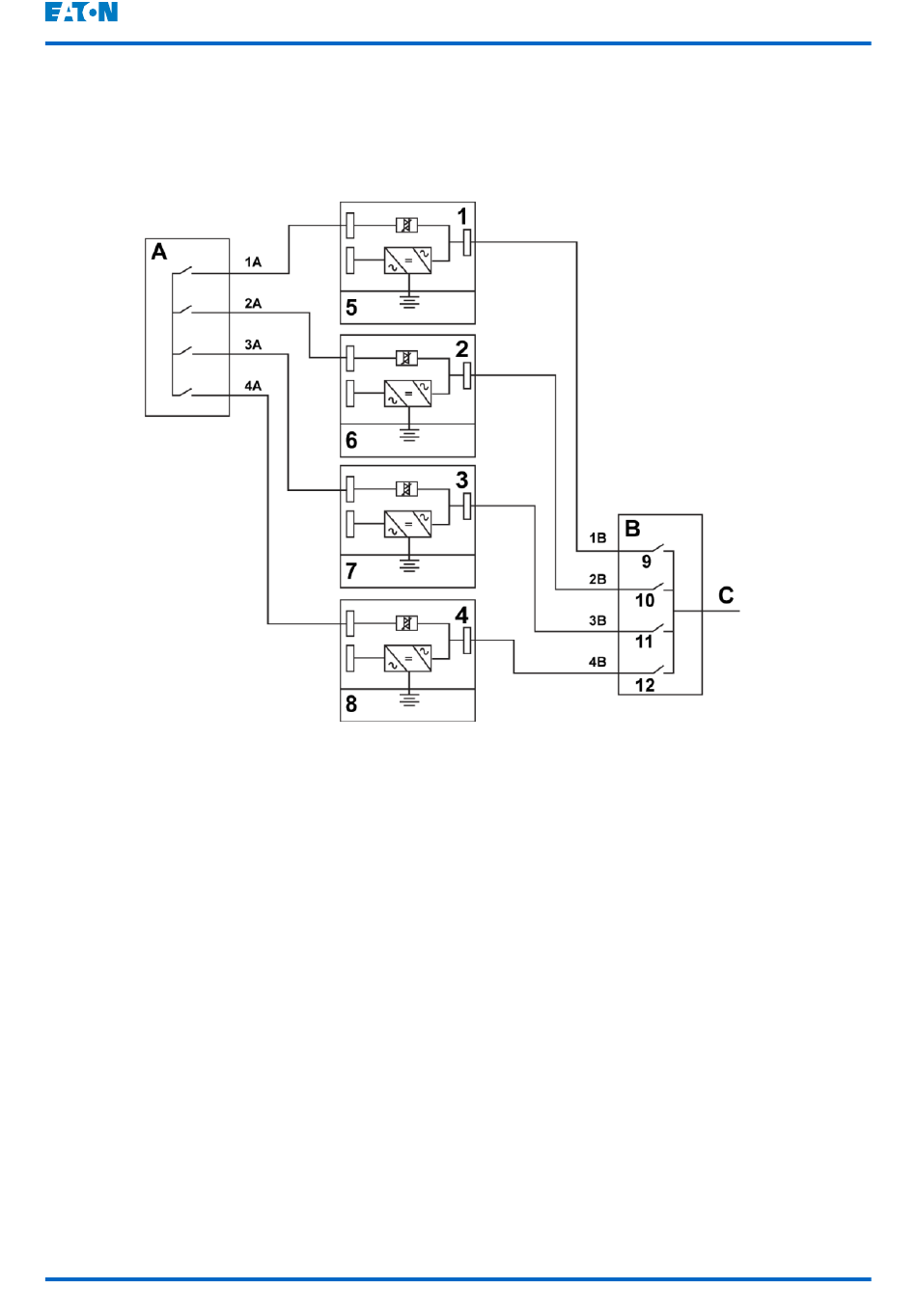

Figure 18. Principe des systèmes d'UPS en parallèle
A Entrées de dérivation vers
les UPS
B Sorties des UPS
C Charge
La longueur du câblage requise pour un système parallèle doit être identique
afin de garantir une répartition du courant à peu près équivalente en mode
dérivation.
Pour un fonctionnement correct, la situation suivante doit être respectée : 1A
+1B=2A+2B=3A+3B=4A+4B.
Toute différence dans la longueur des câbles entraîne une capacité moindre et
un fonctionnement incorrect du système UPS lorsqu'il est en mode dérivation.
©
Eaton Corporation plc 2016. Tous droits réservés.
1 UPS 1
2 UPS 2
3 UPS 3
4 UPS 4
5 Batterie
6 Batterie
Révision : 003 ID Document : P-164000493
Guide d'installation et de l'utilisateur
7 Batterie
8 Batterie
9 MOB1
10 MOB2
11 MOB3
12 MOB4
