UPS Eaton 93PS 8-40 kW

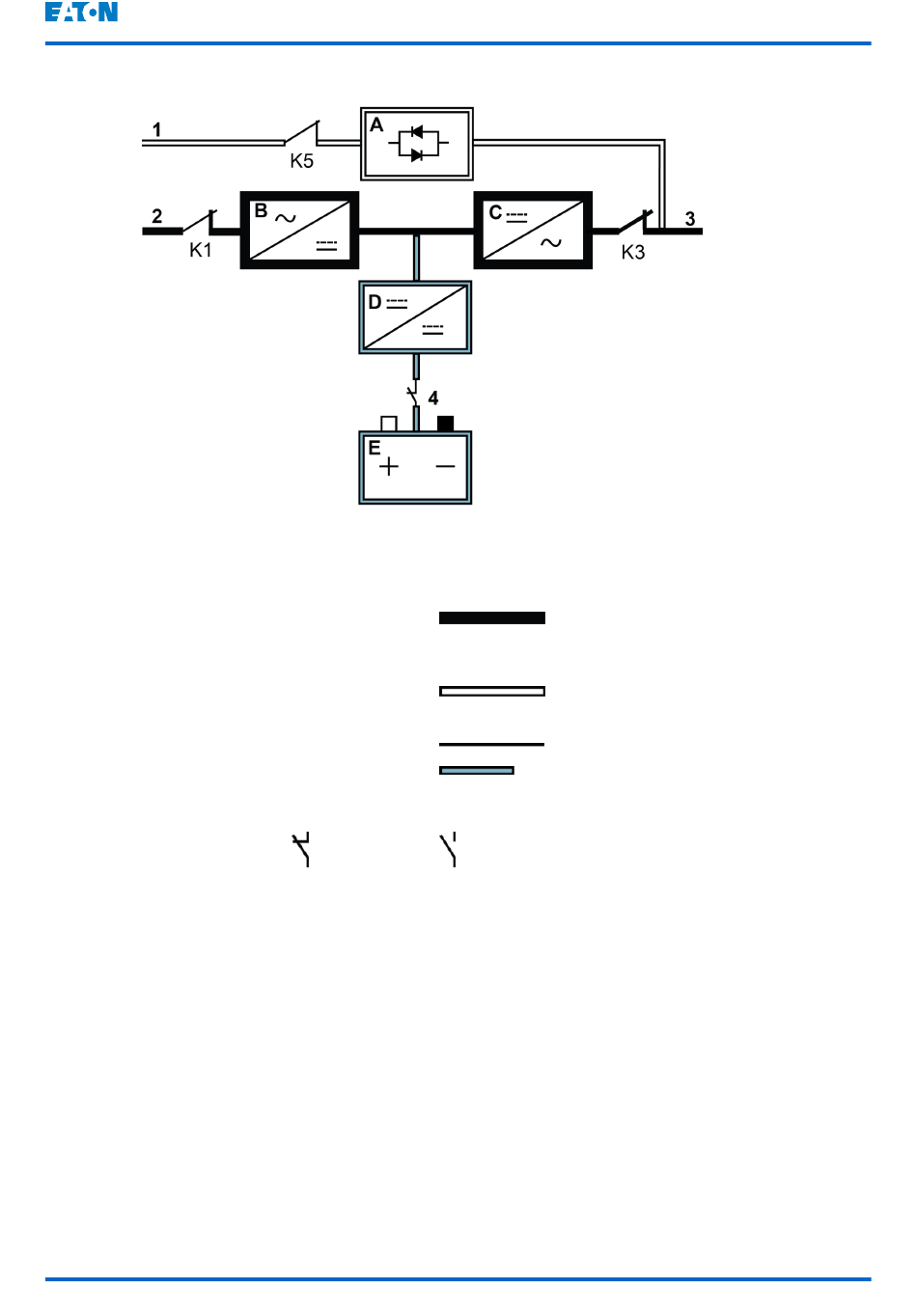

Figure 4. Cheminement du courant dans l'UPS en mode double-conversion
A Commuta-
teur stati-
que
B Redresseur 2
C Inverseur
D Convertis-
seur de bat-
terie
E Batterie
L'alimentation d'entrée CA triphasée est convertie en CC à l'aide d'un
convertisseur multi-niveaux avec dispositifs IGBT afin de fournir une tension CC
régulée à l'inverseur. L'état de l'UPS indiqué sur l'écran est Unité connectée
et l'état de l'UPM est Actif.
Le convertisseur de batterie dérive son entrée depuis la sortie CC régulée du
redresseur et fournit un courant de charge régulé à la batterie. La batterie est
toujours connectée à l'UPS et prête à supporter l'inverseur en cas
d'indisponibilité de l'entrée secteur.
L'inverseur génère une sortie CA triphasée vers la charge critique. L'inverseur
utilise une technologie à convertisseur multi-niveaux avec dispositifs IGBT et
une modulation d'impulsions en durée (PWM) afin de produire une sortie CA
régulée et filtrée.
©
Eaton Corporation plc 2016. Tous droits réservés.
1 Entrée de
dérivation
Entrée de
redresseur
3 Sortie
4 Disjoncteur
de batterie
Fermé
Révision : 003
Guide d'installation et de l'utilisateur
Flux principal d'alimentation
Sous tension
Hors tension
Courant d'entretien
Ouvert
