UPS Eaton 93PS 8-40 kW

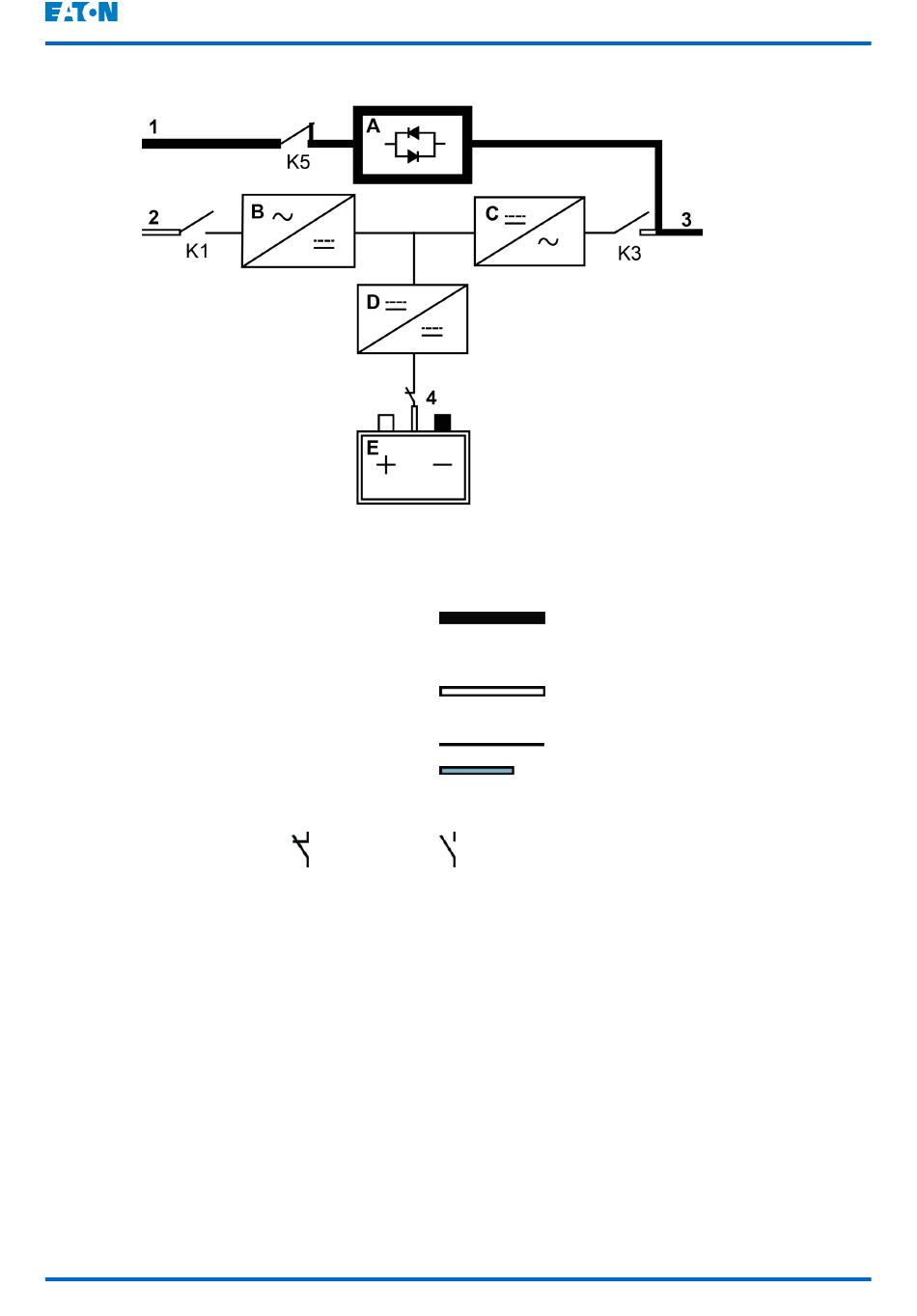

Figure 7. Chemin du courant dans l'UPS en mode dérivation
A
Commuta-
teur stati-
que
B
Redresseur 2
C Inverseur
D Convertis-
seur de bat-
terie
E
Batterie
En mode dérivation, la sortie du système reçoit une alimentation CA triphasée
directement à partir de l'entrée du système. Dans ce mode, la sortie du système
n'est pas protégée contre les fluctuations de tension ou de fréquence, ni contre
les coupures d'électricité provenant de la source. Un certain filtrage de la ligne
d'alimentation et une protection de transitoires sont assurés vers la charge,
mais aucun conditionnement actif de l'alimentation, ni aucun secours de batterie
ne sont disponibles pour la sortie du système en mode dérivation.
La dérivation statique est composée d'un commutateur statique (STSW) à
redresseur commandé au silicium (SCR) et semi-conducteurs et d'un dispositif
d'isolation/protection anti-retour K5. Le commutateur statique est désigné
comme dispositif à fonctionnement continu qui est utilisé chaque fois que
l'inverseur n'est pas en mesure de supporter la charge appliquée. Le
commutateur statique est câblé en série avec la protection anti-retour.
©
Eaton Corporation plc 2016. Tous droits réservés.
1
Entrée de
dérivation
Entrée de
redresseur
3
Sortie
4
Disjoncteur
de batterie
Fermé
Révision : 003
Guide d'installation et de l'utilisateur
Flux principal d'alimentation
Sous tension
Hors tension
Courant d'entretien
Ouvert
ID Document : P-164000493
27 (108)
