Installation
1
Sicherheits- und Installationsbewusstsein
1.1
Eine Schnellinstallationsanleitung und ein Sicherheitshandbuch sind im Lieferumfang des Frequenzumrichters enthalten. Lesen Sie vor
Beginn der Installation alle Sicherheitsrichtlinien und Schutzmaßnahmen im Sicherheitshandbuch (136R0243). Weitere Informationen
zur Cybersicherheit finden Sie unter Sicherheitsfunktionen im Applikationshandbuch (136R0283). Das Projektierungshandbuch und das
Applikationshandbuch sind unter
Erforderliche Werkzeuge
1.2
Hubvorrichtung
l
Maßband
l
Schraubenschlüssel mit Verlängerungen sowie 8-, 17- und 19-mm-Steckschlüsseleinsätzen
l
Torx- und Schlitzschraubendreher (T25, SL1 und SL2)
l
Kabelcrimper
l
Blechstanze und/oder Zange für Kabeleinführungsplatte
l
Überprüfen der Lieferung und ihres Inhalts
1.3
Stellen Sie sicher, dass die gelieferten Teile und die Angaben auf dem Typenschild mit der Auftragsbestätigung übereinstimmen. Das
Typenschild befindet sich an der unteren rechten Ecke der Außentür und auch im Inneren des Frequenzumrichters.
1
2
3
4

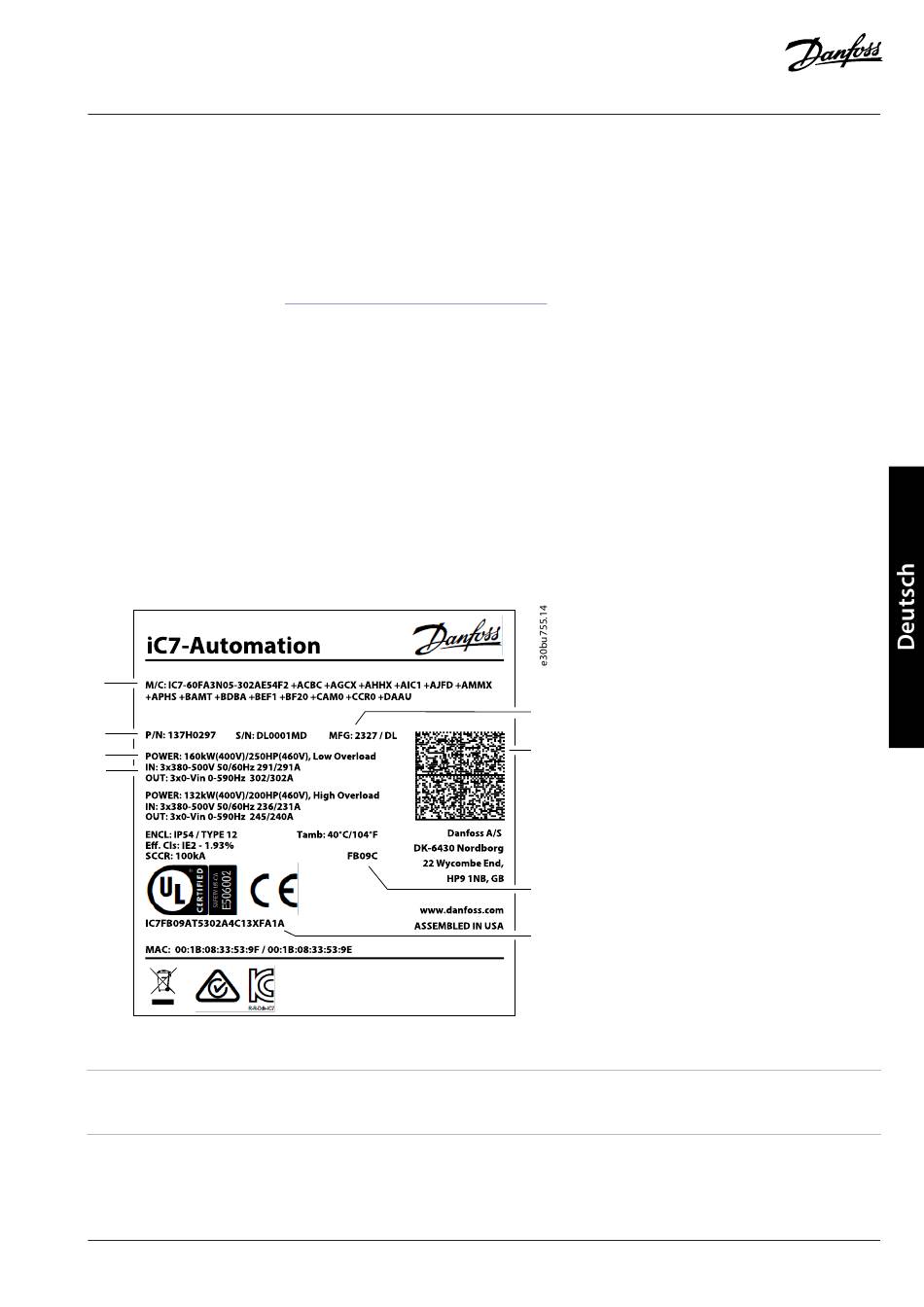

Abbildung 1: Beispiel für ein Typenschild
1 Typencode (2D-Code zeigt den vollständigen Typencode)
3
Nennleistung
Danfoss A/S © 2025.05
https://www.danfoss.com/service-and-support zum Download verfügbar.
5
6
7
8
2 Bestellnummer (P/N) und Seriennummer (S/N)
4
Ein- und Ausgangsspannung, Frequenz und Strom
AN45873927295002-000302 / 136R0272 |
Installation
7
