Installation
1
Sensibilisation à la sécurité et à l'installation
1.1
Un guide d'installation rapide et un guide de sécurité sont fournis avec le variateur. Avant de commencer l'installation, lire toutes
les consignes et précautions de sécurité figurant dans le guide de sécurité (136R0243). Pour plus de détails sur la cybersécurité, voir
Fonctionnalités de sécurité dans le guide d'application (136R0283). Le manuel de configuration et le guide d'application peuvent être
téléchargés sur https://www.danfoss.com/service-and-support.
Outils nécessaires
1.2
Aide au levage
l
Mètre-ruban
l
Clé avec rallonges et douilles de 8, 17, 19 mm
l
Tournevis Torx et vis à fente (T25, SL1 et SL2)
l
Pince à sertir
l
Poinçon pour tôle et/ou pince pour plaque d'entrée des câbles
l
Vérification du paquet et de son contenu
1.3
Vérifier que les éléments fournis et les informations disponibles sur l'étiquette du produit correspondent bien à la commande. L'étiquette
du produit se trouve en bas à droite de la porte extérieure et également sur l'intérieur du variateur.
1
2
3
4

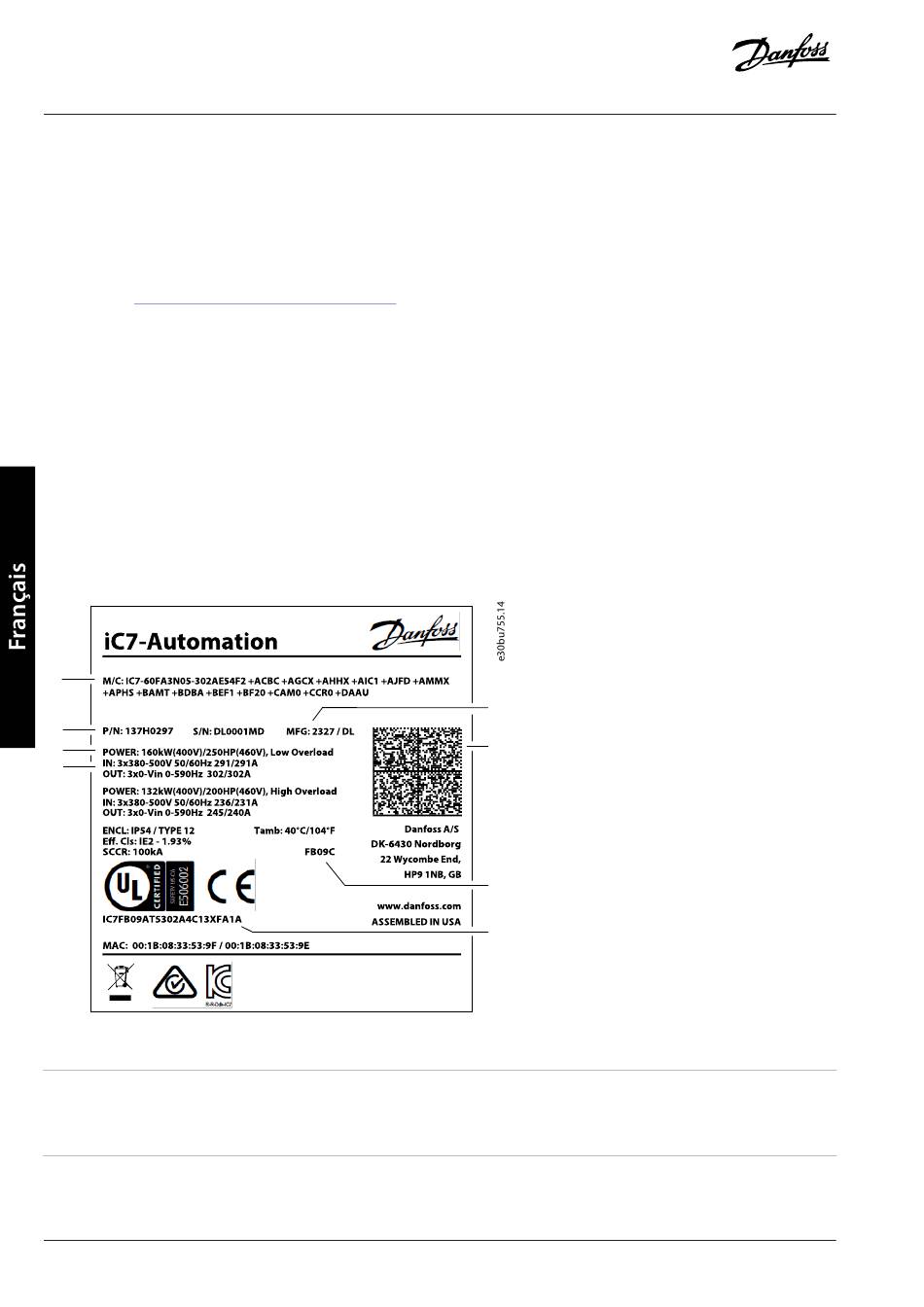

Illustration 1: Exemple d'étiquette de produit
1 Code du modèle (le code 2D indique le code complet du
modèle)
3 Dimensionnement puissance
12
| Danfoss A/S © 2025.05
5
6
7
8
2 Code produit (P/N) et numéro de série (S/N)
4 Tension d'entrée et de sortie, fréquence et courant
Installation
AN45873927295002-000302 / 136R0272
