4
Mise en service
▶ Couper les branchements électriques sur site.
▶ Détacher les connecteurs à fiche électriques du régulateur.
▶ Retirer les crochets d'arrêt avec un tournevis.
▶ Tirer le régulateur vers le haut par l'arrière et le retirer de la chaudière.
1.
2.

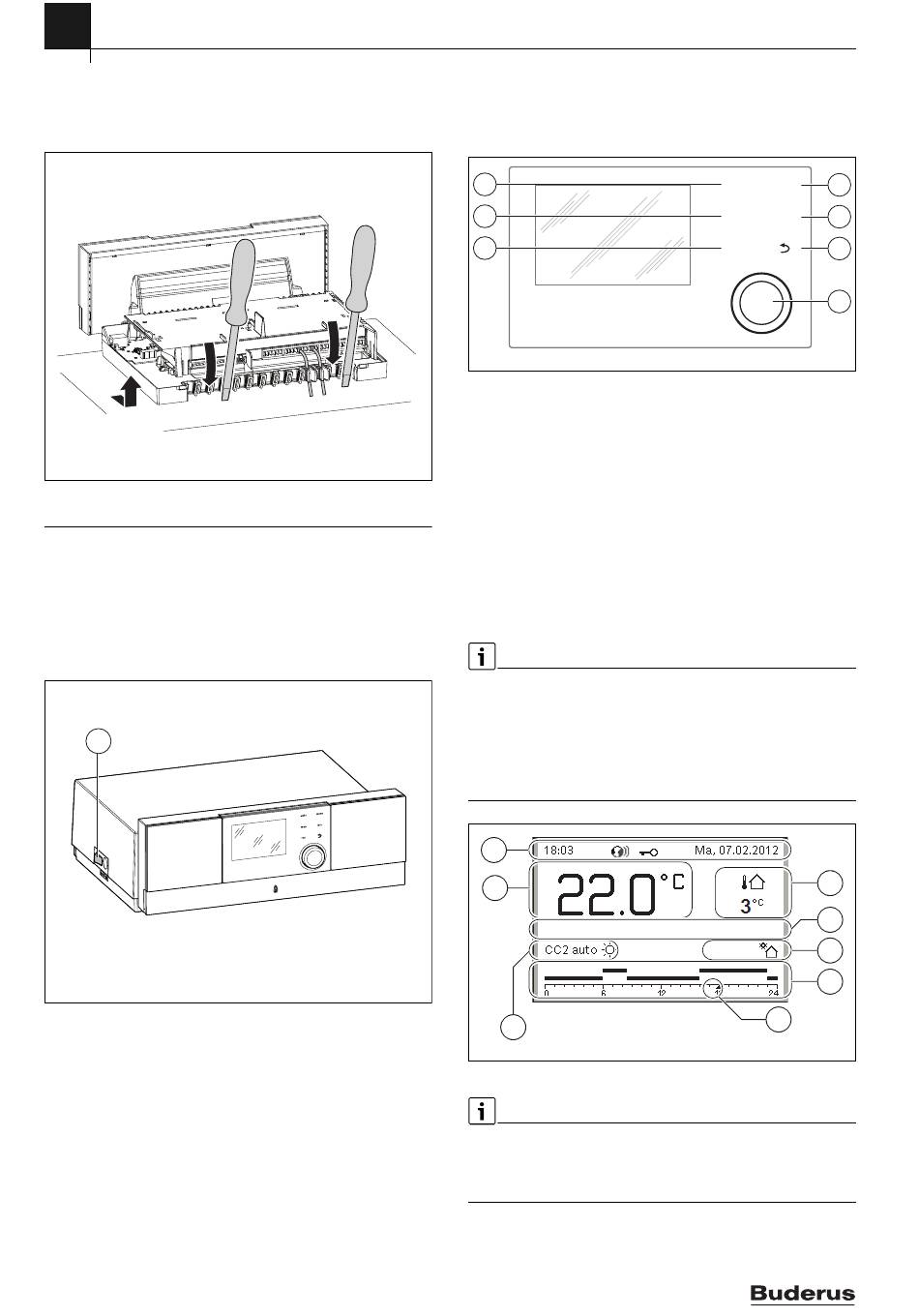

Fig. 17 Retrait du régulateur de la chaudière
4
Mise en service
4.1
Mise en service de l'appareil de régulation et du brû-
leur
4.1.1
Mise en marche ou arrêt de la chaudière
▶ Mettre en marche ou arrêter la chaudière grâce à l'interrupteur prin-
cipal[1].
1
Fig. 18 Marche/arrêt
[1]
Interrupteur principal
Pour protéger l'installation, nous recommandons de monter et de para-
métrer tout d'abord l'ensemble des composants et groupes de compo-
sants, comme les modules ou les sondes.
▶ Installer les modules et régler les interrupteurs de codage si néces-
saire.
▶ Installer et configurer les modules de commande installés dans la
pièce de séjour (accessoires).
▶ Installation des sondes.
10
Si la langue, la date et l'heure ont été réglés lors de la première mise en
service :
▶ Démarrer l'assistant de configuration.
4.1.2
1.
Fig. 19 Eléments de commande
[1]
[2]
0010013433-001
[3]
[4]
[5]
[6]
[7]
Si l'écran est éteint, la première pression du bouton de sélection sert uni-
quement à déclencher l'éclairage. En tournant le bouton de sélection et
en appuyant sur un autre élément de commande, l'éclairage s'allume en
plus de l'effet décrit. Les étapes de commande décrites dans cette notice
se basent toujours sur un écran allumé. Si aucun élément de commande
n'est activé, l'écran s'éteint automatiquement (écran principal env. 30 s,
dans le menu env. 30 min, en cas de panne 24 h).
0010013435-001
Fig. 20 Symboles sur l'écran principal (exemple)
L'écran principal concerne exclusivement le circuit de chauffage affiché.
En actionnant les touches man et auto ainsi que la modification de la
température ambiante souhaitée sur l'écran principal, on agit unique-
ment sur le circuit de chauffage affiché.
Aperçu des éléments de commandes et des symboles
3
2
1
Touche fav : fonctions favoris (appuyer brièvement) et menu
favoris (maintenir)
Touche man : fonctionnement manuel (appuyer brièvement) et
fonctionnement manuel provisoire (maintenir)
Touche auto :mode automatique avec programme horaire
Touche menu : menu principal (appuyer brièvement)
Touche info : menu info ou info complémentaire de la sélection en
cours
Touche d : sélectionner le niveau de menu supérieur ou annuler
la valeur (pression courte), revenir à l'écran principal (maintenir
la touche)
Bouton de sélection : sélectionner (tourner) et confirmer
(appuyer)
2
1
8
Logamatic MC110 – 6720865460 (2021/12)
4
auto
menu
5
man
info
6
fav
7
0 010 008 496-001
3
4
5
6
7
0010008036-001
