3
Installation
2.4
Contenu de la livraison

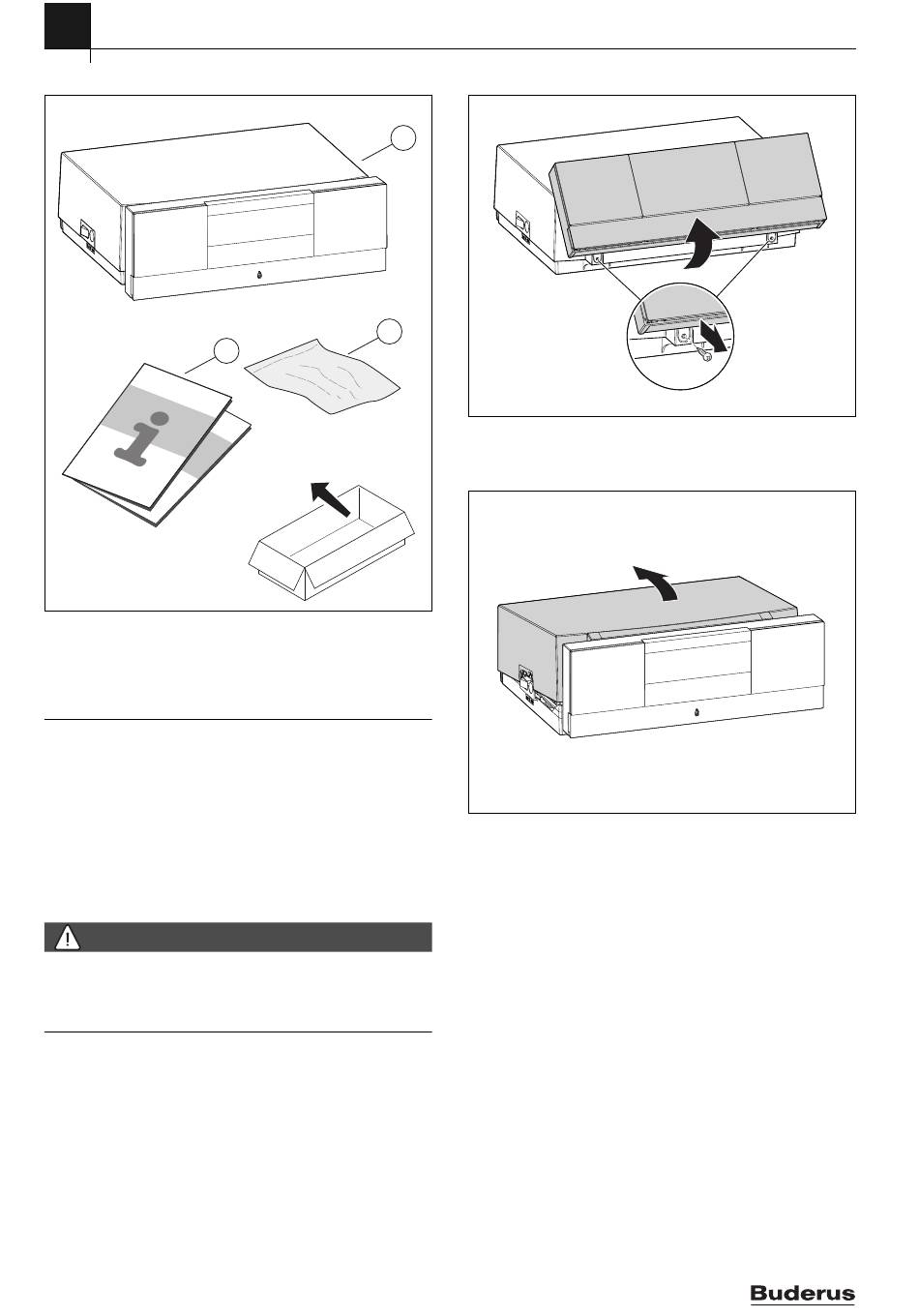

Fig. 2
Contenu de la livraison
[1]
Régulateur avec cache
[2]
Bornes de connexion
[3]
Documentation technique
3
Installation
3.1
Outils, matériaux et auxiliaires
Pour l'installation, le montage et l'entretien, il faut :
• Des outils et instruments de mesure électrotechniques
Sont également appropriés :
• Un PC pour la mise en service et le service
3.2
Montage et mise en service de l'appareil de régula-
tion
DANGER :
Danger de mort par électrocution !
▶ Avant d'effectuer les travaux d'électricité, couper le courant sur tous
les pôles et protéger l'appareil contre tout réenclenchement involon-
taire.
▶ Fermer le robinet gaz ou la vanne d'arrêt du fioul.
3.2.1
Montage du régulateur sur la chaudière
▶ Rabattre le module de commande du régulateur vers le haut de
manière à ce que les vis soient accessibles.
6
2
3
0010014046-001
▶ Enlever 2 vis du couvercle du régulateur.
1
Fig. 3
Retrait des vis
▶ Rabattre le module de commande vers l'avant.
▶ Basculer le capot vers l'arrière et le retirer.
Fig. 4
Retirer le capot de protection
▶ Placer les crochets avant de la partie inférieure du régulateur sur les
évidements présents sur la chaudière.
▶ Tirer le régulateur vers l'avant.
Logamatic MC110 – 6720865460 (2021/12)
1. 1. 1.
2. 2. 2.
0010013425-001
0010013426-001
