20°C
0°C
0 h

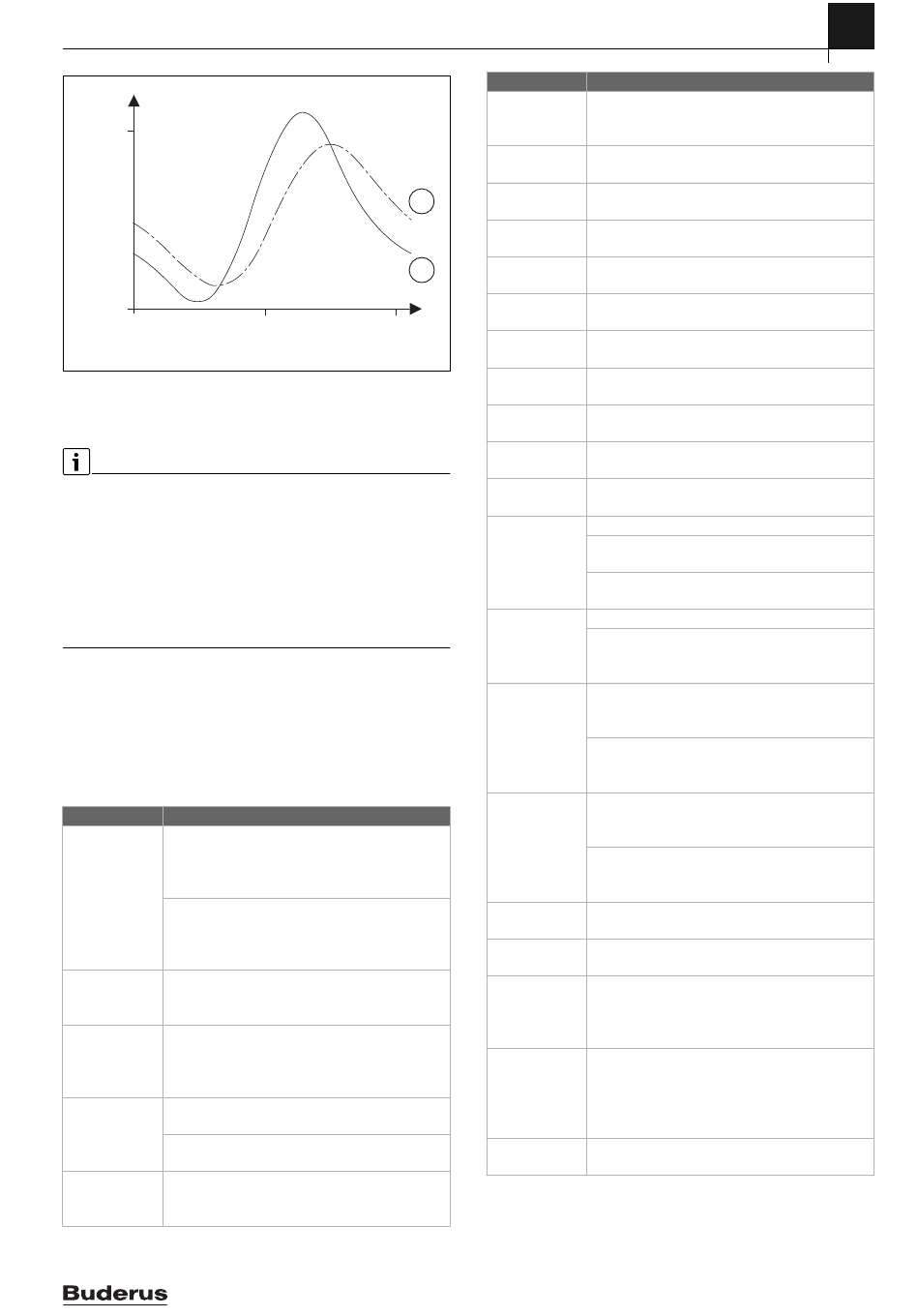

Fig. 34 Exemple de température extérieure modérée
[1]
Température extérieure effective
[2]
Température extérieure modérée
En réglage de base, les modifications de la température extérieure
influencent au plus tard au bout de trois heures le calcul de la régulation
en fonction de la température extérieure.
▶ Pour contrôler la température extérieure modérée et la température
mesurée : ouvrir le menu Diagnostic > Valeurs moniteur > Chau-
dière/brûleur (uniquement les valeurs actuelles).
▶ Pour voir l'évolution de la température extérieure des 2 derniers
jours : ouvrir le menu Info > Température extérieure > Evolution
température extérieure
6.2.2
Menu paramètres chaudière
Effectuer dans ce menu les réglages spécifiques au générateur de cha-
leur. Vous trouverez des informations complémentaires dans la docu-
mentation technique du générateur de chaleur utilisé et, le cas échéant,
du module. Ces réglages ne sont disponibles que si l'installation est mon-
tée et configurée de manière appropriée (par ex. sur les installations
sans module cascade) et si le type d'appareil utilisé soutient ce réglage.
Option
Plage de réglage : description des fonctions
Diagramme de
En fonction de la puissance : la pompe de chauffage ou du
pompe
circuit chaudière tourne en fonction de la puissance du
brûleur (recommandé pour le système hydraulique avec
bouteille de mélange hydraulique).
En fonction de Delta P 1 ... 6 : la pompe de chauffage ou du
circuit chaudière tourne en fonction de la pression diffé-
rentielle (recommandé pour les installations sans bouteille
de mélange hydraulique).
Temporisation de
24 h | 0 ... 3 ... 60 min : temporisation de la pompe de la
pompe
chaudière après l'arrêt du brûleur pour évacuer la chaleur
du générateur de chaleur.
Temp. logique de
0 ... 47 ... 65 °C : en dessous de cette température, la
pompe
pompe est arrêtée pour protéger le générateur de chaleur
de la formation de condensats (disponible uniquement
avec les appareils à PCI).
Type commut. de
Economiser de l'énergie : la pompe tourne en mode écono-
pompe
mique
Demande de chaleur : la pompe tourne à chaque demande
de chauffe (température de consigne de départ > 0 °C).
Pui.pompe
0 ... 100 % : puissance de pompe à puissance thermique
pui.chauf.min.
minimale (puissance de pompe proportionnelle à la puis-
sance thermique).
Logamatic MC110 – 6720865460 (2021/12)
2
1
12 h
24 h
0 010 008 067-001
Réglages dans le menu de service
Option
Plage de réglage : description des fonctions
Pui.pompe
0 ... 100 % : puissance de pompe à puissance thermique
pui.chauf.max.
maximale (puissance de pompe proportionnelle à la puis-
sance thermique).
Tp.bloc.pompe
0 ... 60 s : durée de blocage de pompe avec vanne à
van.3v ext.
3 voies externe, en secondes.
Puissance ther-
0 ... 100 % : puissance thermique maximale autorisée du
mique max.
générateur de chaleur.
Lim.sup.
0 ... 100 % : valeur limite supérieure de la puissance ther-
puiss.therm.max.
mique maximale.
Puissance ECS
0 ... 100 % : puissance ECS maximale autorisée.
maximale
Lim. sup. puiss.
0 ... 100 % : limite supérieure de la puissance ECS maxi-
ECS max.
male.
Lim.sup.
30 ... 90 °C : limite supérieure de la température de
temp.départ max.
départ.
Puissance min.
0 ... 100 % : puissance thermique nominale minimale
appareil
(chauffage et eau chaude sanitaire).
Intervalle (blocage
3 ... 10 ... 45 min : cycle d'arrêt et de remise en marche du
cycle)
brûleur en minutes.
Interv.temp. (ver-
0 ... 6 ... 30 K : cycle de température pour l'arrêt et la
rou.cycle)
remise en marche du brûleur.
Durée maintien en
0 ... 1 ... 30 min : chauffage après production d'eau
temp.
chaude sanitaire verrouillé en minutes.
Fonction de purge Arrêt : la fonction de purge est arrêtée.
Auto : enclencher le mode automatique de la fonction de
purge, par ex. après un entretien.
Marche : enclencher la fonction de purge manuellement,
par ex. après un entretien.
Prgm remplissage
Arrêt : programme de remplissage du siphon désactivé.
siphon
Une chaudière minimum : programme de remplissage du
siphon dans le générateur de chaleur enclenché à puis-
sance minimale.
Signal dem. cha-
On/off : sélectionner le réglage si un thermostat mise en
leur ext.
marche-arrêt supplémentaire est raccordé au générateur
de chaleur (par ex. dans le cadre d'une télégestion).
0-10 V : un thermostat supplémentaire 0-10 V est rac-
cordé au générateur de chaleur (par ex. dans le cadre d'une
télégestion).
Val.cons. dem.cha-
Température de départ : le signal 0-10 V, après un signal
leur ext.
de demande de chauffe externe, est interprété comme une
température de départ exigée.
Puissance : le signal 0-10 V, après un signal de demande
de chauffe externe, est interprété comme une puissance
thermique exigée.
Coef.cor.air
-9 ... 0 ... 9 : correction d'air à puissance minimale du ven-
puis.min.vent.
tilateur
Coef.cor.air
-9 ... 0 ... 9 : correction d'air à puissance maximale du ven-
puis.max.vent.
tilateur
Vanne 3v. pos.
Oui | Non : régler si la vanne à 3 voies du générateur de cha-
interm.
leur doit être placée en position intermédiaire pour alimen-
ter en chaleur le chauffage et la production d'eau chaude
sanitaire en cas d'urgence.
Mode chang.
Oui | Non : régler si le cycle d'alternance chauffage et pro-
urgence
duction d'eau chaude sanitaire doit démarrer lorsque le
chargement du ballon d'eau chaude sanitaire dure long-
temps, afin de garantir l'alimentation du chauffage malgré
la priorité eau chaude sanitaire.
Tempor. signal tur-
0,5 ... 4 s: temporisation du signal de la turbine en
bine
secondes.
Tab. 5
Réglages dans le menu des paramètres chaudière
