3
Installation
Montage des modules de fonction

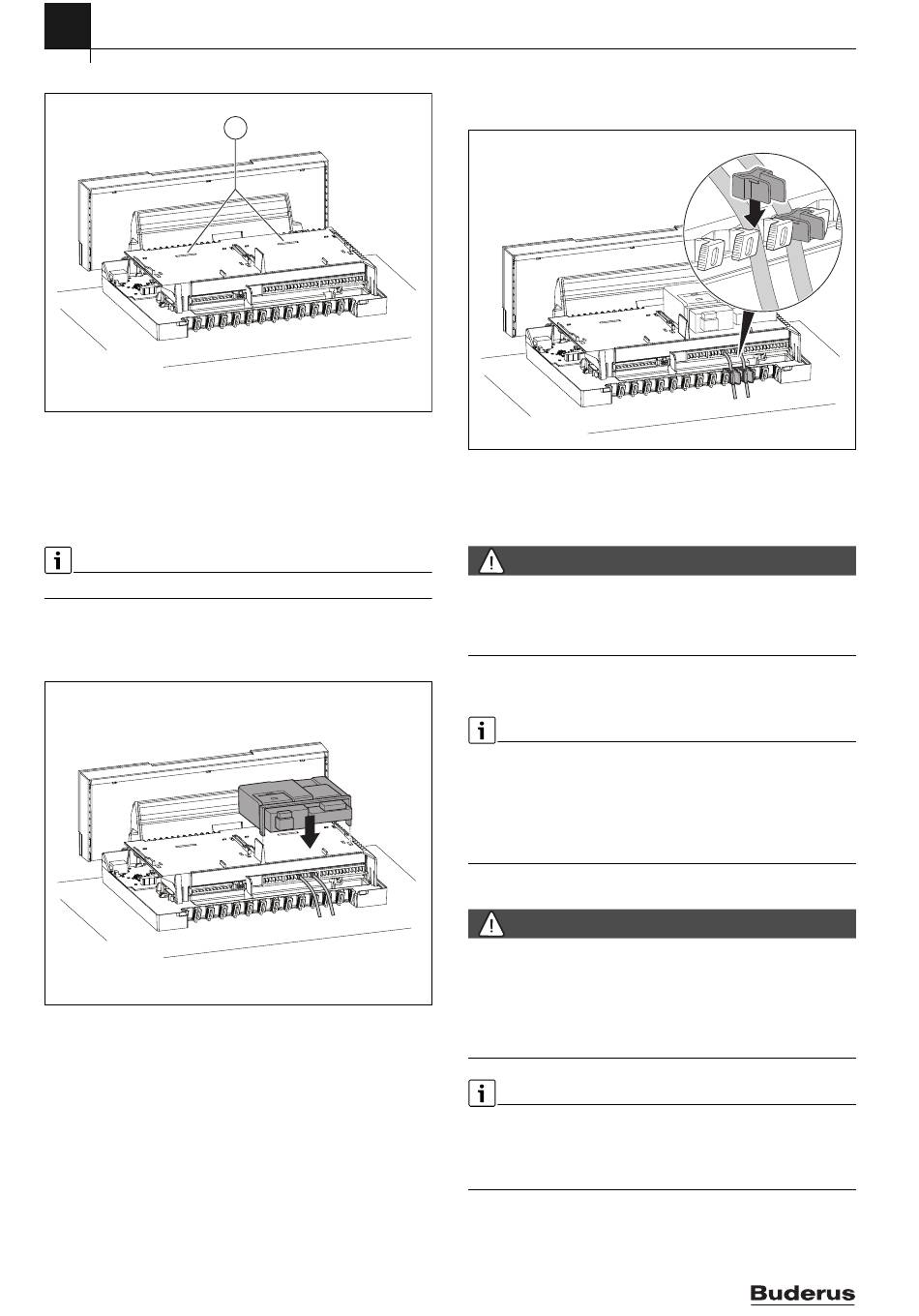

Fig. 9
Aperçu sans couvercle et sans modules
[1]
Emplacement pour 2 modules de fonction à clipser
2 modules de fonction en tout (par ex. MM100) peuvent être intégrés
sur le support de module dans le régulateur et fonctionner en lien avec un
module de commande (RC310/BC30 E). Pour d'autres modules, un boî-
tier complet (accessoire) est nécessaire.
Respecter les notices d'installation des modules.
▶ Glisser les crochets externes arrières du module dans les attaches du
régulateur.
▶ Pousser la partie avant du module vers le bas.
Fig. 10 Montage des modules de fonction
Pose du serre-câbles
▶ Fixer tous les câbles électriques à l'aide des supports de câbles
(joints à la livraison).
▶ Poser les câbles dans la position prévue.
8
1
0010013428-001
0010013429-001
▶ Introduire le support de câbles avec le câble par le haut dans les
fentes et pousser presser vers le bas jusqu'à ce que le câble soit
assuré de ne pas glisser.
Fig. 11 Collier de câbles sur le régulateur
3.2.3
Raccordement électrique
La chaudière n'est totalement opérationnelle que lorsque l'appareil de
régulation a été installé.
DANGER :
Danger de mort par électrocution !
▶ Avant d'effectuer les travaux d'électricité, couper le courant sur tous
les pôles et protéger l'appareil contre tout réenclenchement involon-
taire.
Lors du raccordement des composants électriques, respecter le schéma
de connexion et les notices du produit correspondant.
Pour le raccordement électrique, tenir compte des points suivants :
▶ N'effectuer les travaux d'électricité dans le cadre de l'installation de
chauffage que si vous êtes qualifié pour ce type d'opérations. En
l'absence de qualification conforme, confier le branchement élec-
trique à un chauffagiste agréé.
▶ Respecter les prescriptions locales en vigueur !
Raccordement au réseau
DANGER :
Danger de mort par électrocution !
Des câbles mal raccordés peuvent entraîner un dysfonctionnement du
système aux conséquences dangereuses.
▶ Pour effectuer les branchements électriques, respecter le schéma de
connexion de l'appareil de régulation MC110( chap. 11.1,
page 36).
Veiller à ce qu'un dispositif de séparation (distance de contact > 3 mm)
conforme aux normes soit mis en place, permettant la mise hors circuit
du réseau électrique de la chaudière sur tous les pôles.
▶ S'il n'est pas déjà installé, monter le dispositif de séparation.
▶ Effectuer un raccordement réseau fixe selon les prescriptions locales
en vigueur.
Logamatic MC110 – 6720865460 (2021/12)
0010013430-001
