Informations sur le produit
2.1
Utilisation conforme à l'usage prévu
Le régulateur MC110 doit être utilisé exclusivement pour l'utilisation et
la régulation des installations de chauffage Buderus.
▶ Utiliser l'appareil exclusivement de manière conforme et en liaison
avec les systèmes de régulation indiqués.
2.3
Description produit régulateur MC110
Le régulateur avec module de commande RC310 est représenté et décrit
ci-après à titre d'exemple.
▶ Pour d'autres informations, respecter la documentation technique du
module de commande installé et du générateur de chaleur.
2
1
Fig. 1

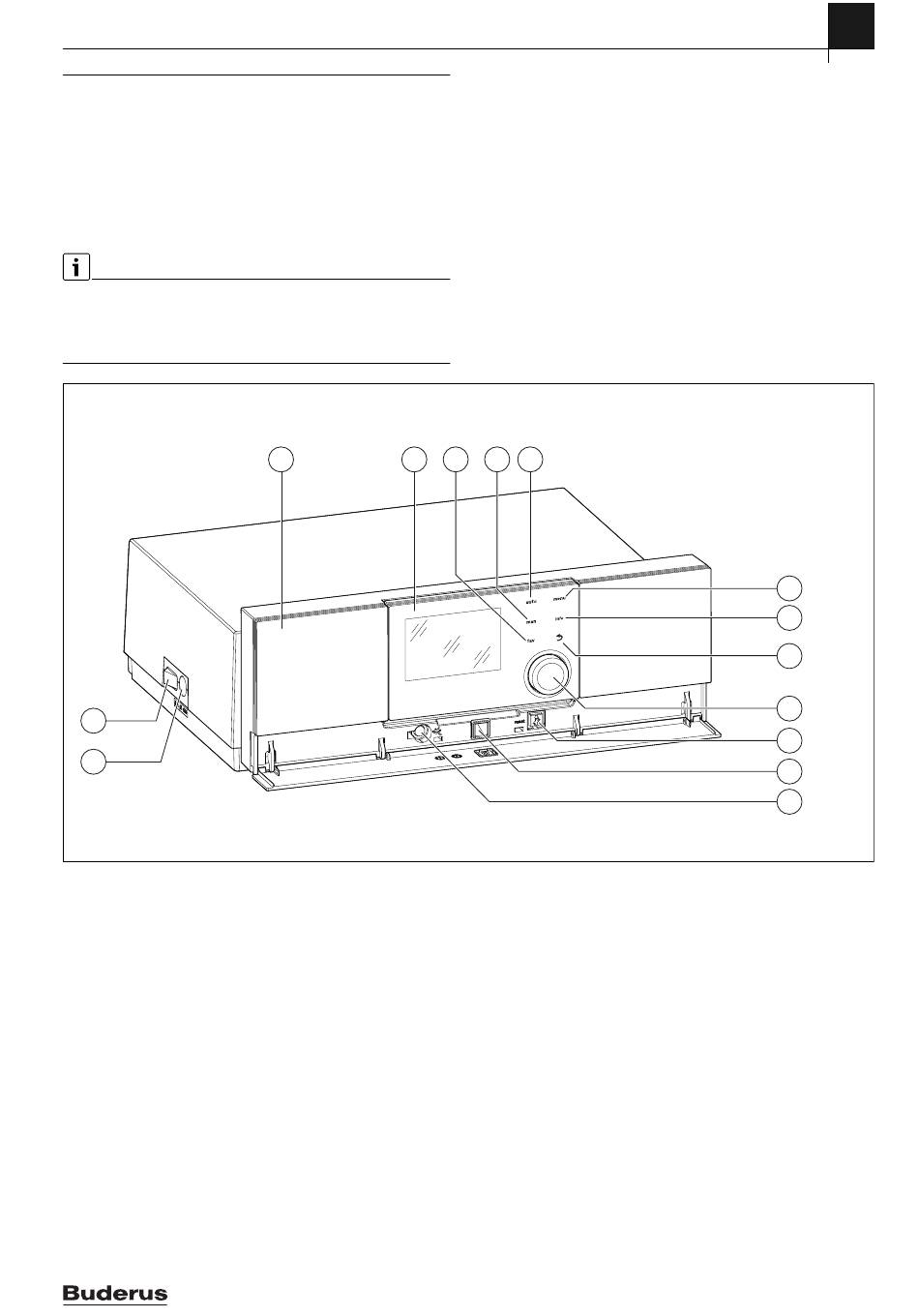

Régulateur MC110 avec module de commande Logamatic RC310 – Eléments de commande
[1]
Fusible 6,3 A
[2]
Interrupteur principal
[3]
Tableau de commande
[4]
Module de commande Logamatic RC310 (accessoire)
[5]
Touche fav (fonctions favorites)
[6]
Touche man (mode manuel)
[7]
Touche auto (mode automatique)
[8]
Touche menu (sélectionner les menus)
[9]
Touche info (menu Info et aide)
[10] Touche d (touche retour)
[11] Bouton de sélection
[12] Touche c : mode ramoneur, reset et mode urgence
[13] LED d'état
[14] Raccordement pour la service-key
Le régulateur est livré avec un capot monté à la place du module de com-
mande. Pour installer le module de commande dans la chaudière
Logamatic MC110 – 6720865460 (2021/12)
3
4
▶ Pour l'installation et le fonctionnement, respecter les prescriptions et
normes spécifiques en vigueur
dans le pays concerné.
2.2
Données de produits relatives à la consommation
énergétique
Les données de produits relatives à la consommation énergétique
figurent dans la notice d'utilisation destinée à l'utilisateur.
5
6
7
chap. 3.2.1, page 6.
Le régulateur MC110 est le module de commande de base de la chau-
dière au sol. Les fonctions suivantes sont disponibles :
• Affichages d'état pour le fonctionnement de la chaudière et du brû-
leur
• Activation / désactivation du mode ramoneur
• Réinitialisation des défauts verrouillants
• Activation / désactivation du mode urgence (mode manuel)
De nombreuses fonctions supplémentaires pour la régulation confor-
table de l'installation de chauffage sont disponibles via le module de
commande Logamatic RC310 ou les RC200 et Logamatic RC100 dispo-
nibles séparément.
Le générateur de chaleur est raccordé électriquement au régulateur
MC110. Le contrôleur de base BC30 E ou le module de commande Loga-
matic RC310 ainsi que 2 modules de fonction peuvent en outre être
montés dans le régulateur.
Informations sur le produit
8
9
10
11
12
13
14
0010012684-001
