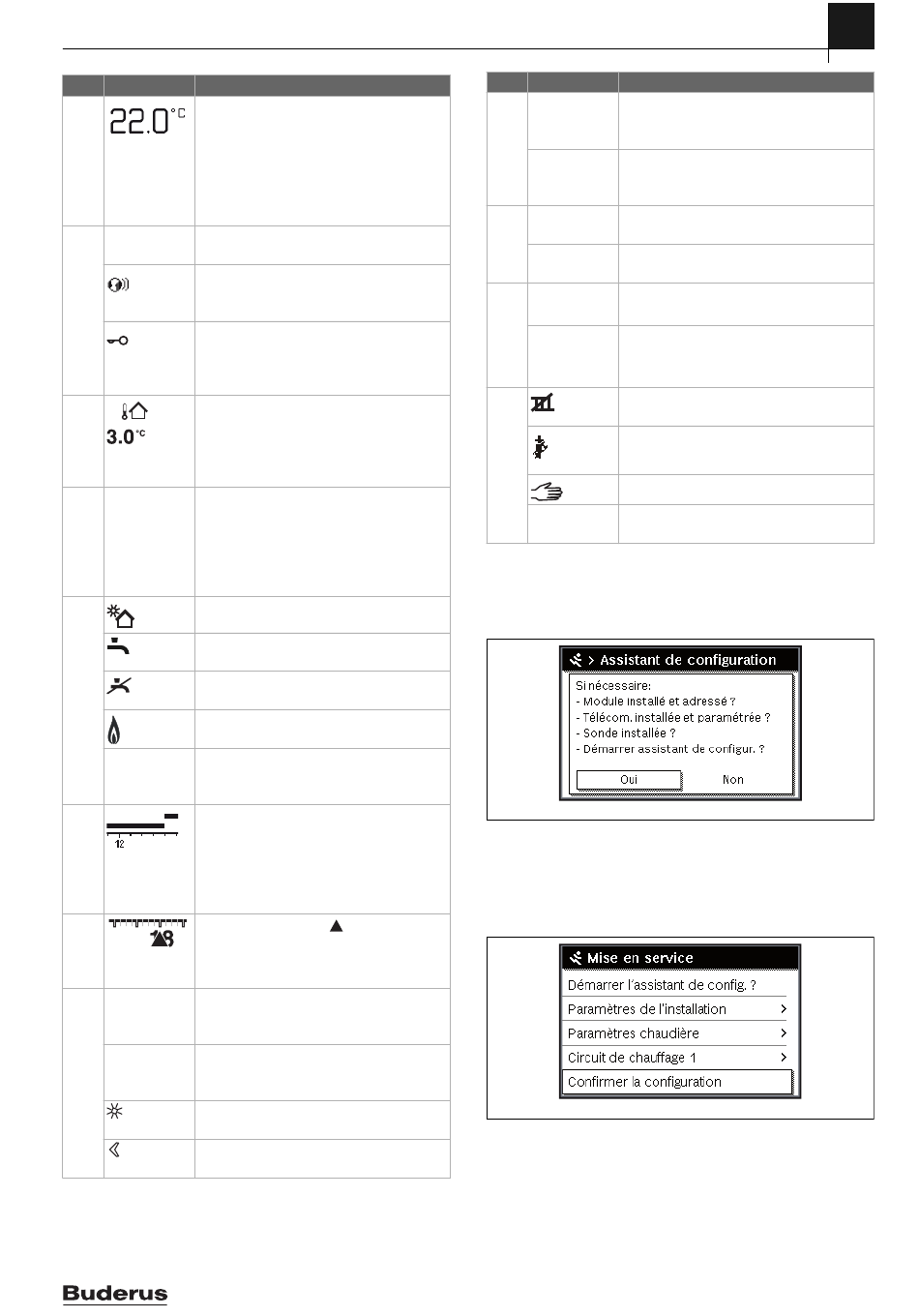

Pos.
Symbole
Explication
1
Affichage de la valeur (affichage de la tempé-
rature actuelle) :
• Température ambiante en cas d'installa-
tion murale
• Température du générateur de chaleur en
cas de montage sur le générateur de cha-
leur.
2
–
Ligne d'info : affichage du jour, de l'heure et de
la date
Ligne d'info : module de communication dis-
ponible dans le système et liaison avec le ser-
veur Buderus active.
Ligne d'info : le verrouillage des touches est
actif (maintenir la touche auto et le bouton de
sélection pour activer ou désactiver le ver-
rouillage des touches).
3
Affichage de température supplémentaire
(affichage d'une température
supplémentaire) : température extérieure,
température du capteur solaire ou d'un sys-
tème ECS.
4
–
Information texte : par ex. la désignation de la
température actuelle ( fig. 20, [1]) ;
aucune désignation ne s'affiche pour la tempé-
rature ambiante. En cas de défaut, une
remarque s'affiche jusqu'à ce que le défaut
soit éliminé.
5
Infographie : la pompe solaire est en marche.
Infographie : la production d'eau chaude sani-
taire est active
Infographie : la production d'eau chaude sani-
taire est arrêtée
Infographie : le brûleur est en marche
(flamme)
B
Infographie : le générateur de chaleur est blo-
qué (par ex. par un générateur de chaleur
alternatif).
6
Programme horaire : représentation gra-
phique du programme horaire actif pour le cir-
cuit de chauffage affiché. La hauteur des
barres représente approximativement la tem-
pérature ambiante souhaitée dans les diffé-
rentes périodes.
7
Le marquage du temps
actuelle par étapes de 15 minutes (= division
de l'échelle de temps) dans le programme
horaire.
8
auto
Mode de fonctionnement : mode automatique
actif (selon le programme horaire) avec un cir-
cuit de chauffage.
CC2 auto
Mode de fonctionnement : mode automatique
actif (selon le programme horaire) avec le cir-
cuit de chauffage affiché.
Mode de fonctionnement : mode chauffage
actif.
Mode de fonctionnement : mode abaissement
actif.
Logamatic MC110 – 6720865460 (2021/12)
Pos.
8
8
8
8
Tab. 2
4.1.3
L'assistant de configuration reconnaît automatiquement les participants
BUS installés. Il adapte le menu et les préréglages en conséquence.
Fig. 21 Démarrer assist. config.
L'analyse du système peut éventuellement durer jusqu'à une minute.
Après l'analyse du système par l'assistant de configuration, le menu
Mise en service est ouvert. Ici, les réglages doivent être impérativement
contrôlés, et adaptés si nécessaire, puis confirmés.
affiche l'heure
Fig. 22 Menu de mise en service - confirmer la configuration
Si l'analyse du système n'a pas été effectuée, le menu Mise en service
est ouvert. Les réglages indiqués ici doivent être adaptés de manière
précise et conforme à l'installation en place. Les réglages doivent ensuite
être confirmés.
Symbole
Explication
Eté (arrêt)
Mode de fonctionnement : mode été actif
(chauffage arrêté, production ECS activée)
avec un circuit de chauffage
CC2 Eté
Mode de fonctionnement : mode été actif
(arrêt)
(chauffage arrêté, production ECS activée)
avec le circuit de chauffage affiché.
manuel
Mode de fonctionnement : mode manuel
actif ; avec un circuit de chauffage.
CC2 manuel
Mode de fonctionnement : mode manuel
actif ; pour le circuit de chauffage affiché.
Congés jus.
Mode de fonctionnement : mode congés actif ;
avec un circuit de chauffage.
31.12.2099
CC2 Congés
Mode de fonctionnement : mode congés actif ;
jus.
pour le circuit de chauffage affiché et le cas
échéant pour le système ECS.
31.12.2099
Mode de fonctionnement : chauffage arrêté
(tous les circuits)
Mode de fonctionnement : ramoneur actif
Mode de fonctionnement : mode urgence actif
E
Mode de fonctionnement : demande de cha-
leur externe
Symboles d'écran
Assistant de configuration et menu de mise en service
4
Mise en service
0010005612-001
0010005614-001
