τεχνικών χαρακτηριστικών. Η πινακίδα
τεχνικών χαρακτηριστικών βρίσκεται στο κάτω
μέρος των εστιών.
Σειριακός αριθμός ...........................
3.2 Εντοιχιζόμενες εστίες
Χρησιμοποιείτε τις εντοιχιζόμενες εστίες μόνο
μετά την εγκατάστασή τους σε σωστά
κατασκευασμένα εντοιχιζόμενα ντουλάπια και
πάγκους εργασίας που πληρούν τα ισχύοντα
πρότυπα.
3.3 Καλώδιο σύνδεσης
• Οι εστίες παρέχονται με καλώδιο
σύνδεσης.
• Για να αντικαταστήσετε το κατεστραμμένο
καλώδιο τροφοδοσίας, χρησιμοποιήστε
τον τύπο καλωδίου: H05V2V2-F το οποίο
είναι ανθεκτικό σε θερμοκρασία 90 °C ή
υψηλότερη. Ένα μόνο σύρμα πρέπει να
έχει μια ελάχιστη διατομή σύμφωνα με τον
παρακάτω πίνακα. Επικοινωνήστε με το
τοπικό σας Κέντρο Σέρβις. Το καλώδιο
σύνδεσης θα πρέπει να αντικαθίσταται
μόνο από εξουσιοδοτημένο ηλεκτρολόγο.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Όλες οι ηλεκτρικές συνδέσεις πρέπει να
πραγματοποιούνται από επαγγελματία
ηλεκτρολόγο.
ΠΡΟΣΟΧΗ!
Οι συνδέσεις μέσω βυσμάτων επαφής
απαγορεύονται.
ΠΡΟΣΟΧΗ!
Μην τρυπάτε και μη συγκολλάτε τις άκρες
των καλωδίων. Αυτό απαγορεύεται.
Μη συνδέετε το καλώδιο χωρίς
περίβλημα για το άκρο του καλωδίου.

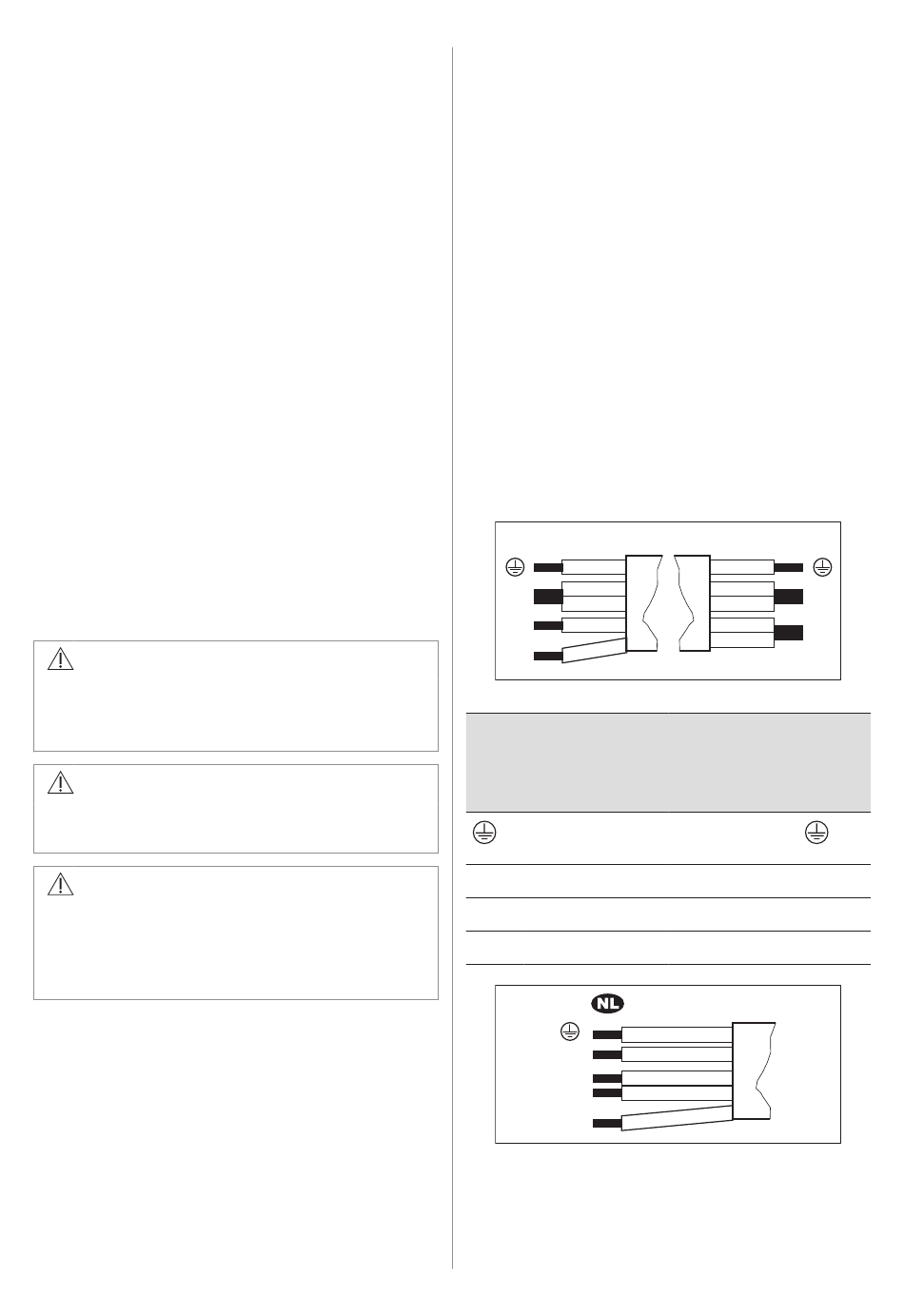

Μονοφασική σύνδεση
1. Αφαιρέστε το περίβλημα άκρου από το
μαύρο, καφέ και μπλε καλώδιο.
2. Αφαιρέστε τη μόνωση από τα άκρα του
καφέ, μαύρου και του μπλε καλωδίου.
3. Συνδέστε τις άκρες του μαύρου και του
καφέ καλωδίου.
22
ΕΛΛΗΝΙΚΑ
4. Τοποθετήστε ένα περίβλημα άκρου
καλωδίου στο άκρο του κάθε
μοιρασμένου καλωδίου (απαιτείται ειδικό
εργαλείο).
5. Συνδέστε τα άκρα των δύο μπλε
καλωδίων.
6. Τοποθετήστε ένα περίβλημα άκρου
καλωδίου στο άκρο του κάθε
μοιρασμένου καλωδίου (απαιτείται ειδικό
εργαλείο).
Διφασική σύνδεση
1. Αφαιρέστε το περίβλημα άκρου από το
μπλε καλώδιο.
2. Αφαιρέστε τη μόνωση από τα άκρα του
μπλε καλωδίου.
3. Συνδέστε τα άκρα των δύο μπλε
καλωδίων.
4. Τοποθετήστε ένα περίβλημα άκρου
καλωδίου στο άκρο του κάθε
μοιρασμένου καλωδίου (απαιτείται ειδικό
εργαλείο).
400V2N~
N
L1
L2
Διφασική σύνδεση:
400 V2N~
(5x1,5 mm² or 4x2,5
mm²)
Πράσινο - κίτρινο
N
Μπλε και μπλε
L1
Μαύρο
L2
Καφέ
220-240 V~
N
N
L1
L2
220-240V~
N
L
Μονοφασική σύνδε‐
ση: 220 - 240 V~
(5x1,5 mm² or 3x4
mm²)
Πράσινο - κίτρι‐
νο
Μπλε και μπλε
N
Μαύρο και καφέ L
