3.3 Câble de connexion
• La table de cuisson est fournie avec un
câble d'alimentation.
• Pour remplacer le câble d'alimentation
endommagé, utilisez le type de câble :
H05V2V2-F qui supporte une température
de 90 °C ou plus. Un seul fil doit avoir une
coupe transversale minimale
conformément au tableau ci-dessous.
Contactez votre service après-vente. Le
câble de raccordement ne peut être
remplacé que par un électricien qualifié.
AVERTISSEMENT!
Tous les raccordements électriques
doivent être effectués par un électricien
qualifié.
ATTENTION!
Les connexions au moyen de fiches de
contact sont interdites.
ATTENTION!
Ne percez pas et ne soudez pas les
extrémités du câble. Cela est interdit.
Ne raccordez pas le câble sans gaine
d'extrémité du câble.

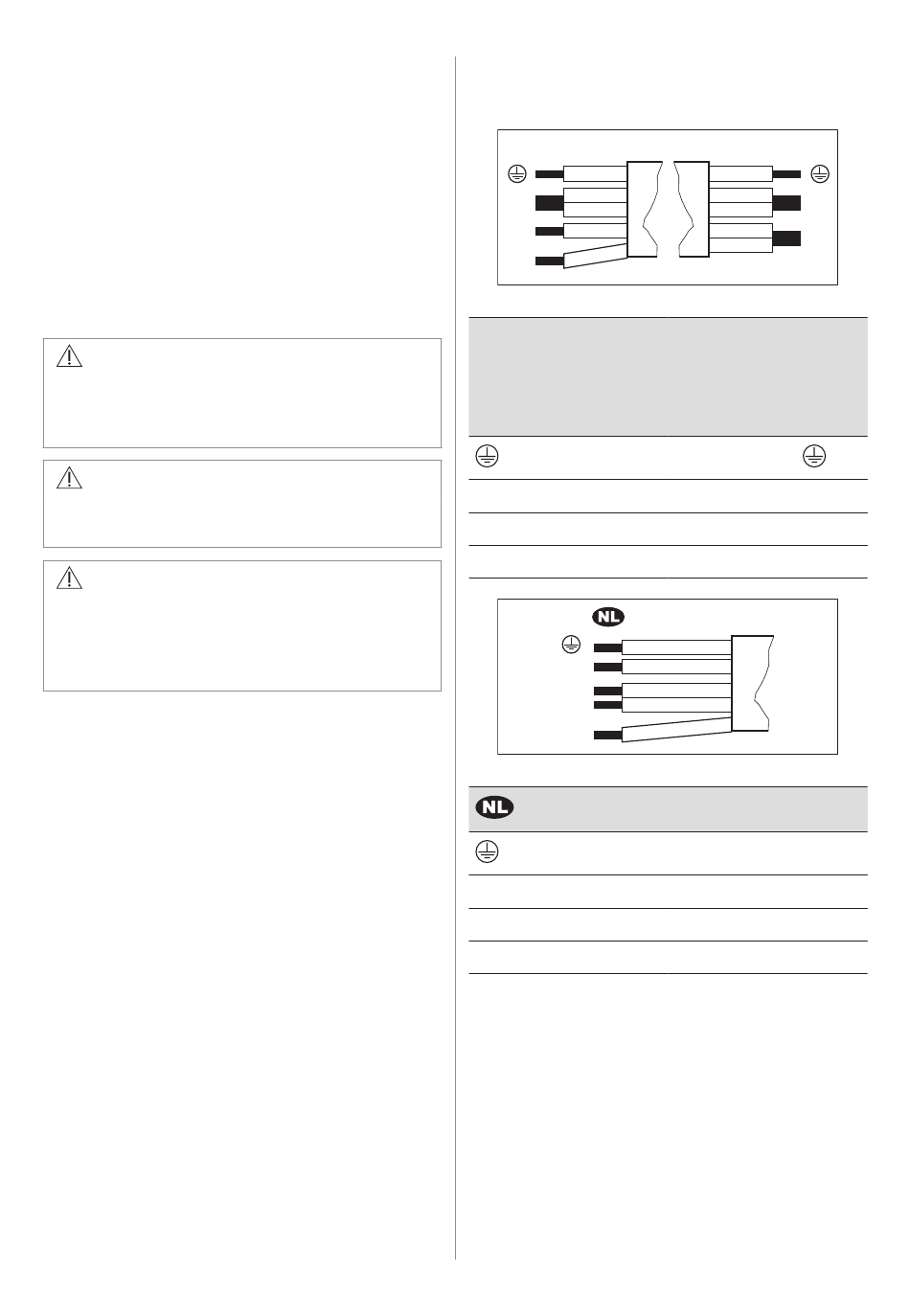

Raccordement monophasé
1. Retirez la gaine d'extrémité du câble des
fils noir, marron et bleu.
2. Retirez une partie de l'isolation des
extrémités des câbles marron, noir et
bleu.
3. Branchez les extrémités des câbles noir
et marron.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
5. Branchez les extrémités des deux câbles
bleus.
6. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
Raccordement biphasé
1. Retirez la gaine d'extrémité du câble des
fils noir et marron.
2. Retirez une partie de l'isolation des
extrémités des câbles bleu.
3. Branchez les extrémités des deux câbles
bleus.
4. Appliquez un nouveau manchon
d'extrémité à l'extrémité des fils partagés
(outil spécial requis).
400V2N~
N
L1
L2
Raccordement bi‐
phasé: 400 V2N~
(5x1,5 mm² or 4x2,5
mm²)
Vert - jaune
N
Bleu et bleu
L1
Noir
L2
Marron
220-240 V~
N
N
L1
L2
220 - 240 V~ (5x1,5 mm²)
N
L1
L2
3.4 Installation du joint - Installation
intégrée
1. Nettoyez les rainures du plan de travail.
2. Coupez le 3x10 mm joint d'étanchéité
fournie en quatre bandes. Les bandes
doivent avoir la même longueur que les
rainures.
3. Coupez les extrémités des bandes à un
angle de 45°. Elles doivent s'ajuster
exactement aux coins des rainures.
220-240V~
N
L
Raccordement mo‐
nophasé: 220 - 240
V~
(5x1,5 mm² or 3x4
mm²)
Vert - jaune
Bleu et bleu
N
Noir et marron
L
Vert - jaune
Bleu et bleu
Noir
Marron
FRANÇAIS
7
