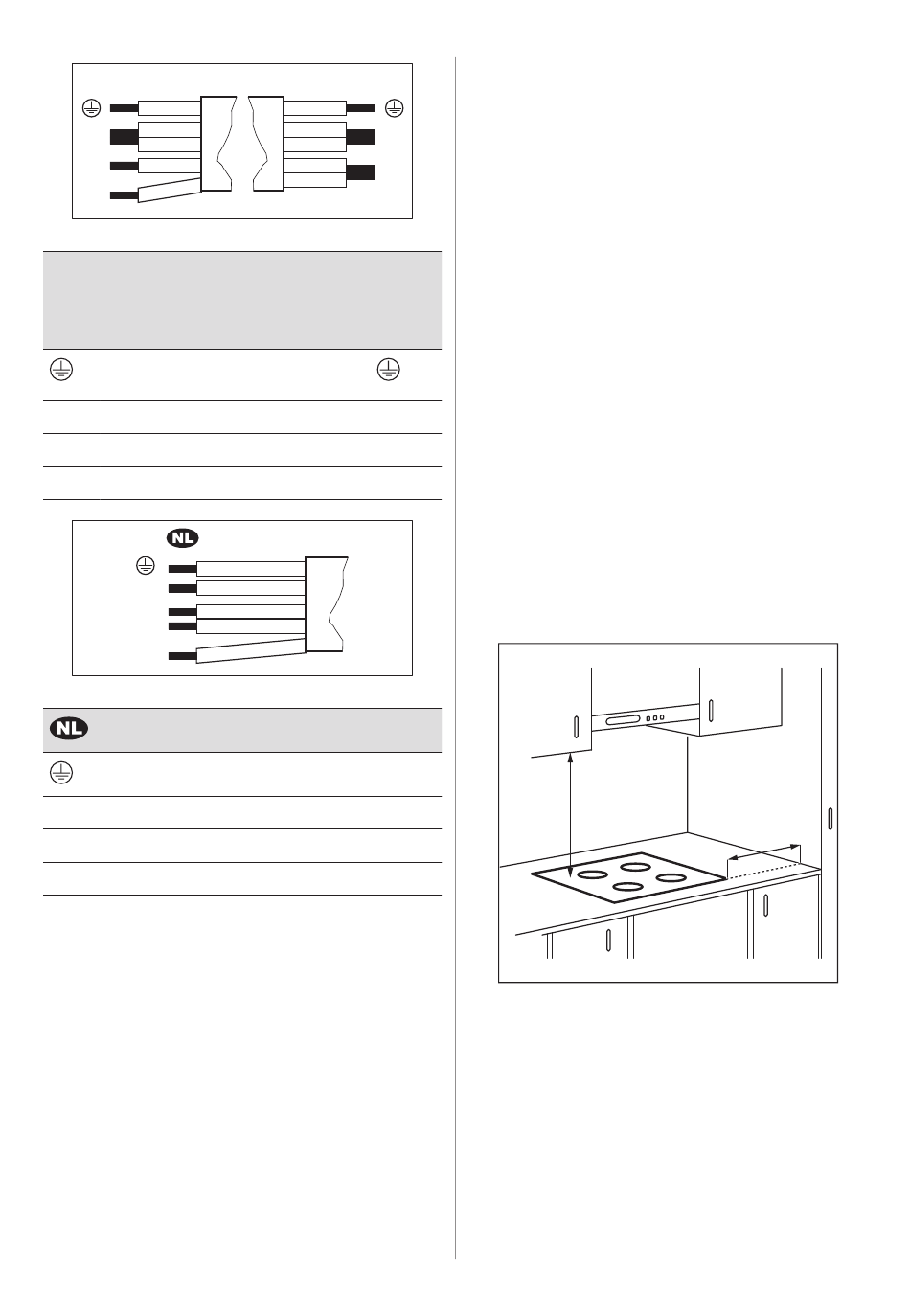

400V2N~
N
L1
L2
Divfāzu pieslēgums
400 V2N~
(5x1,5 mm² or 4x2,5
mm²)
Dzeltens — zaļš
N
Zils un zils
L1
Melns
L2
Brūns
220-240 V~
N
N
L1
L2
220 - 240 V~ (5x1,5 mm²)
N
L1
L2
3.4 Blīvējuma uzlikšana — integrēta
uzstādīšana
1. Notīriet gropes uz darba virsmas.
2. Sagrieziet komplektācijā iekļauto 3x10
mm blīvējuma loksni četrās šaurākās
loksnēs. Sagriezto lokšņu garumam
jāatbilst gropju garumam.
3. Nogrieziet lokšņu galus 45° grādu leņķī.
Galiem precīzi jāatbilst gropju stūriem.
4. Piestipriniet loksnes gropēm. Nestiepiet
loksnes. Nestipriniet lokšņu galus vienu
virs otra.
220-240V~
N
L
Vienfāzes pieslē‐
gums: 220 - 240 V~
(5x1,5 mm² or 3x4
mm²)
Dzeltens —
zaļš
Zils un zils
N
Melns un brūns
L
Dzeltens — zaļš
Zils un zils
Melns
Brūns
Pēc plīts virsmas samontēšanas aizpildiet
tukšumu starp stikla keramiku un darba
virsmu ar silikonu. Pārliecinieties, ka zem
stikla keramikas virsmas neiekļūst silikons.
3.5 Blīvējuma uzlikšana —
uzstādīšana virspusē
1. Notīriet darba virsmu apkārt izgrieztajai
zonai.
2. Novietojiet komplektācijā iekļauto 2x6 mm
blīvējuma loksni gar plīts apakšējo malu
tā, lai tā piekļautos stikla keramikas
virsmas ārējai malai. Nestiepiet to.
Nodrošiniet, lai blīvējuma loksnes gali
atrastos vienas plīts virsmas puses vidū.
3. Griežot blīvējuma loksni, nogrieziet par
dažiem milimetriem vairāk.
4. Savienojiet abus blīvējuma loksnes galus
kopā.
3.6 Montāža
Uzstādot plīts virsmu zem tvaika nosūcēja,
skatiet minimālo nepieciešamo attālumu starp
ierīcēm tvaika nosūcēja uzstādīšanas
instrukcijās.
min.
500mm
Ja ierīce tiek uzstādīta virs atvilktnes, plīts
virsmas ventilācija gatavošanas procesa laikā
var uzsildīt atvilktnē glabātos priekšmetus.
min.
50mm
LATVIEŠU
37
