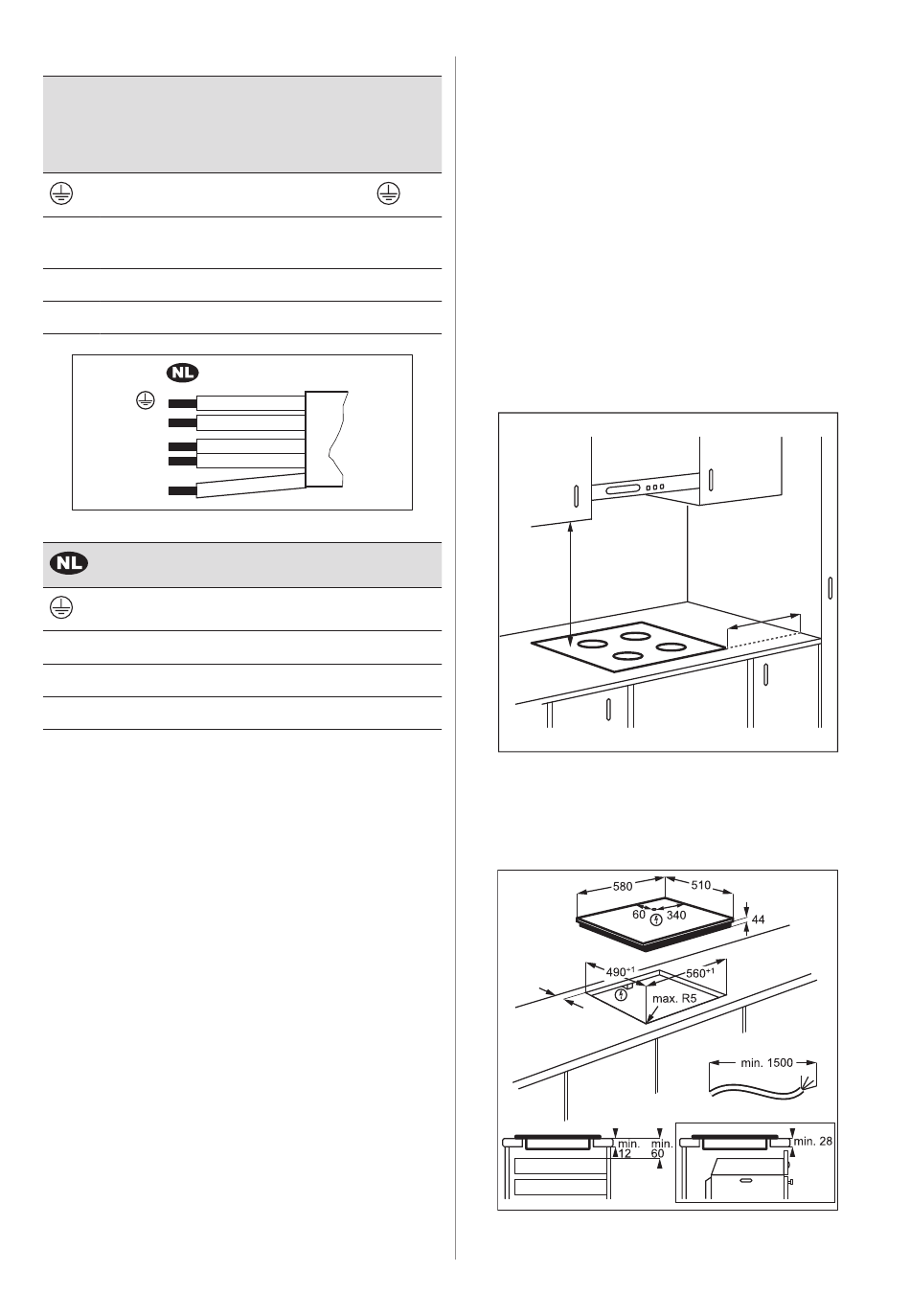

Dvifazė jungtis: 400
V2N~
(5x1,5 mm² or 4x2,5
mm²)
Žalias-geltonas
N
Mėlynas ir mėly‐
nas
L1
Juodas
L2
Rudas
220-240 V~
N
N
L1
L2
220 - 240 V~ (5x1,5 mm²)
N
L1
L2
3.4 Sandariklio tvirtinimas.
Įmontuojamas įrengimas
1. Nuvalykite darbastalio angos briaunas.
2. Sukarpykite pateiktą 3x10 mm
sandarinimo juostą į keturias juosteles.
Juostos turi būti tokio ilgio kaip angos
briaunos.
3. Juostų galus nukirpkite 45° kampu. Jos
turi tiksliai atitikti angos briaunų kampus.
4. Priklijuokite juostas prie briaunų.
Netempkite juostelių. Neklijuokite
juostelių galų vieno ant kito.
Kai įrengsite kaitlentę, užsandarinkite likusį
tarpą tarp stiklo keramikos ir stalviršio
silikonu. Žiūrėkite, kad silikono nepatektų po
stiklo keramika.
3.5 Sandariklio tvirtinimas, kai
montuojama ant stalvišio.
1. Nuvalykite paviršius šalia pjovimo linijos.
Vienfazė jungtis: 220
- 240 V~
(5x1,5 mm² or 3x4
mm²)
Žalias-geltonas
Mėlynas ir mė‐
N
lynas
Juodas ir rudas
L
Žalias-geltonas
Mėlynas ir mėlynas
Juodas
Rudas
2. Priklijuokite pateiktą 2x6 mm sandarinimo
juostą prie apatinio kaitlentės krašto,
išilgai išorinio stiklo keramikos krašto.
Klijuodami juostos netempkite.
Pasirūpinkite, kad sandarinimo juostos
galai būtų vienos kaitlentės pusės
viduryje.
3. Prieš nukirpdami sandarinimo juostą,
pridėkite kelis papildomus milimetrus.
4. Sujunkite abu sandarinimo juostos galus.
3.6 Surinkimas
Jeigu kaitlentę įrengsite po gartraukiu,
pasirūpinkite gartraukio įrengimo instrukcijose
nurodytu minimaliu atstumu tarp šių prietaisų.
min.
500mm
Jeigu prietaisą įrengsite virš stalčiaus,
gaminant maistą kaitlentės ventiliacija gali
sušildyti stalčiuje laikomus daiktus.
MONTAVIMAS PAVIRŠIUJE
min. 50
min.
50mm
LIETUVIŲ
51
