Remarque: Pour monter le disque du côté droit, serrez l'écrou
en le tournant dans le sens inverse des aiguilles d'une montre
(filet à gauche).
Pour monter le disque du côté gauche, serrez l'écrou en le
tournant dans le sens des aiguilles d'une montre.
4.7
Démontage du disque de coupe
4.7.1
T01136F.fm
3
Insérez une cale (étiquette) sous chaque rondelle de serrage si
vous utilisez un disque à tronçonner à liant Bakélite.
4
Emboîter le disque de coupe et la rondelle élastique bombée sur
l'arbre.
5
Bien serrer la vis six pans. Maintenir pour cela l'arbre de coupe
avec la surface aplatie de la clé.
6
Rabattre de nouveau la protection du disque vers le bas.
Le couvre-bride doit être fixé sur le capot de protection.
7
Déconnecter le tuyau d'eau.
La mise en service de la machine n'est autorisée que quand le flexible
à eau est branché et que l'arrivée d'eau est ouverte.
Procédez comme suit pour démonter le disque de coupe :
1

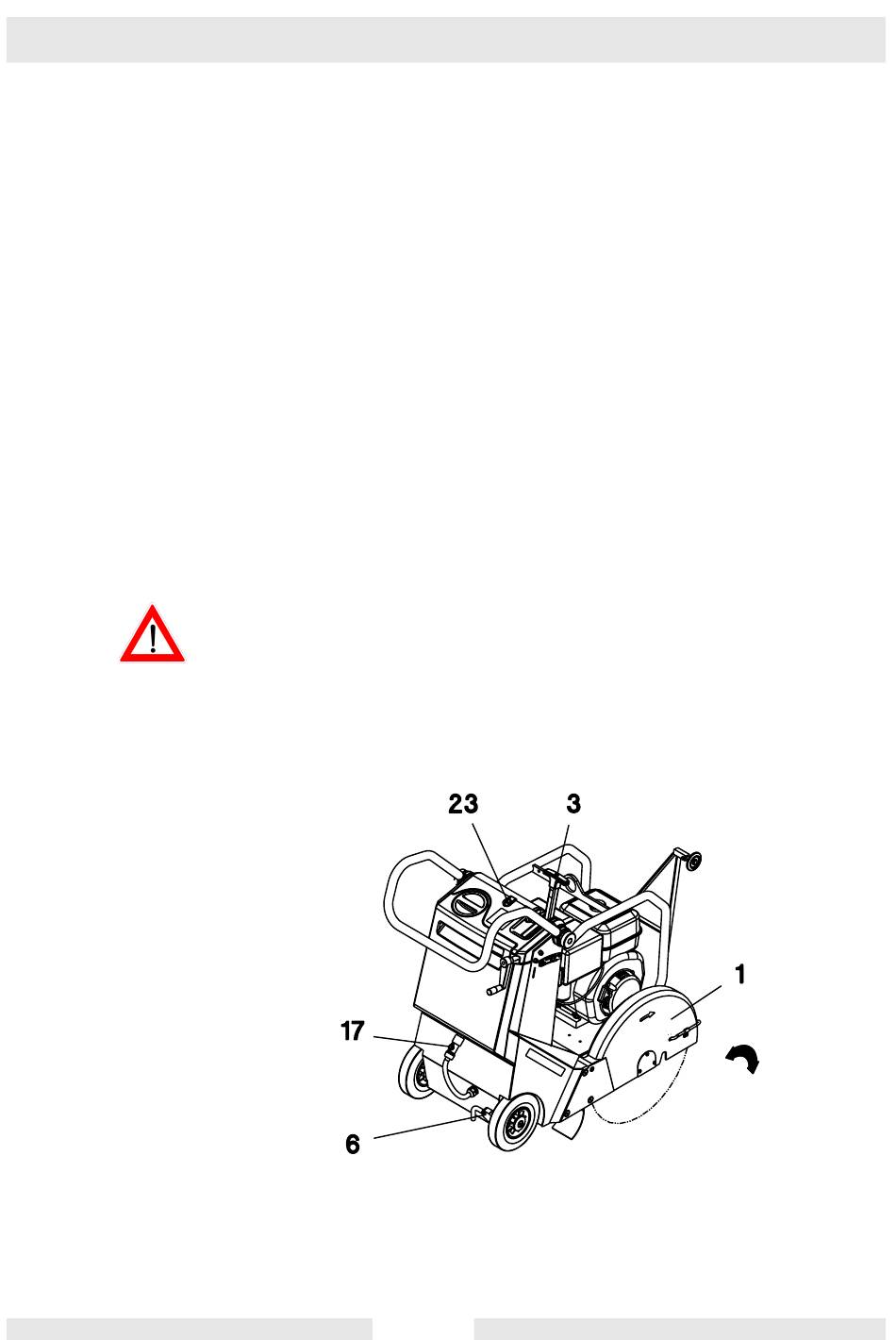

Relever la protection du disque (1).
2
Serrez le frein d'immobilisation (6), coupez le moteur (23), coupez
