Description
2.3
Description du fonctionnement
T01134F.fm

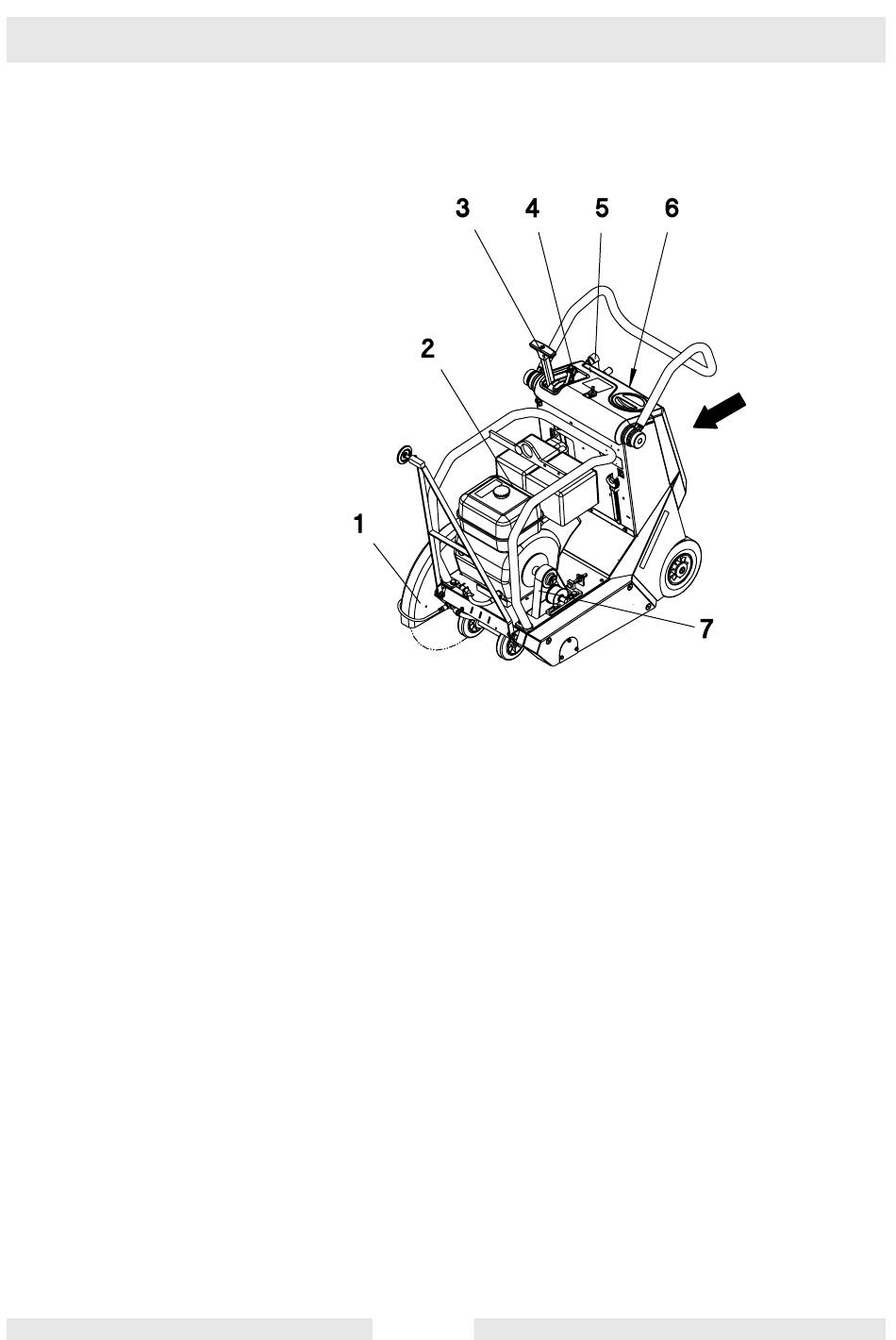

Le découpeur de joints ne doit être utilisé que vers l'avant (voir flèche).
Le moteur d'entraînement (2) fixé au cadre fait fonctionner le disque
de coupe par l'intermédiaire de la courroie (7).
Le réglage en hauteur du disque sans palier s'effectue par l'intermédi-
aire d'une manivelle (5), en sachant qu'un tour de manivelles est égale
à 5 mm de différence de profondeur. Le levier (3) permet en outre de
soulever à tout moment le disque à tronçonner du produit à découper
ou de l'y introduire.
Il est possible de faire pivoter la protection du disque (1) vers le haut
pour faciliter le montage et le démontage du disque de coupe.
La protection du disque est en outre reliée au réservoir d'eau par un
flexible et un coupleur.
Le mouillage du disque de coupe avec de l'eau empêche la formation
de poussière.
Le coupleur sur le flexible à eau permet une alimentation en eau exter-
ne.
Sur la partie inférieure droite de la console, un frein de blocage (6) a
été intégré afin d'assurer un parkarge sûr de la machine sur les pen-
tes.
Le moteur travail d'après le principe d'un moteur à 4-temps, et démar-
ré à l'aide d'un starter reversible, aspire l'air à travers un filter d'air sec
et est refroidi par air.
33
