Fijar los soportes en L en la parte posterior de la PDU con los
2.
tornillos suministrados.

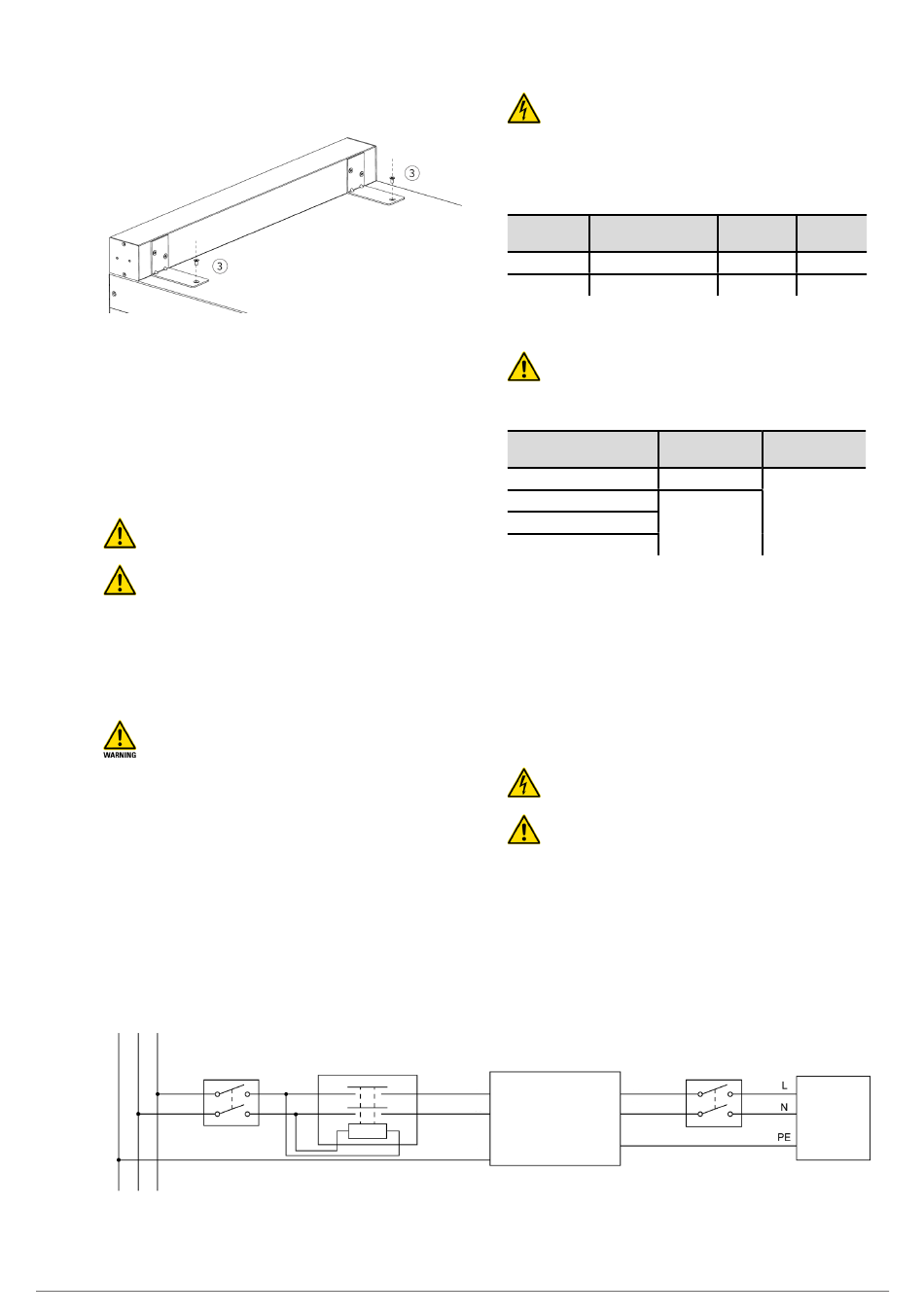

Fig. 34. Fijación de la PDU encima del SAI.
Instalar la PDU encima del SAI con los tornillos suministrados.
3.
5.3. CONEXIONADO.
Este capítulo trata sobre cómo cablear la entrada y salida del SAI y
su conexión con EBM/BM-R/PDU y la tarjeta de paralelo.
Mantener siempre un espacio libre de 500 mm. en la parte
trasera del SAI.
Verificar que las indicaciones de la placa de características
ubicada en la cubierta superior del SAI coinciden con la
fuente de alimentación de AC y el verdadero consumo eléctrico de
la carga total.
5.3.1. Especificaciones del cableado de Entrada/
Salida.
Antes de cablear el SAI, el interruptor de entrada y el con-
tactor de la protección Backfeed deben configurarse para
evitar la retroalimentación de energía hacia la entrada.
El instalador o personal cualificado debe añadir una etiqueta de
advertencia de "peligro de voltaje de retroalimentación" en el con-
tactor o dispositivo de Backfeed.
Antes de operar, desconectar la entrada del SAI y verificar la
tensión en todos los terminales con el fin de evitar tensiones pe-
ligrosas. La corriente nominal del contactor de Backfeed debe ser
mayor que la corriente nominal de entrada del SAI.
La figura siguiente muestra como cablear la entrada y la salida del
SAI:
Magnetotérmico
El magnetotérmico también puede
ser empleado como dispositivo de
desconexión
PE N
L
Fig. 35. Esquema de conexión E/S del SAI.
22
entrada debe ser mayor que la corriente de entrada del SAI, de lo
contrario puede quemarse.
Protección aguas arriba y conmutador aguas abajo recomendados:
4000-6000 VA
8000-10000 VA
Fig. 36. Calibre de las protecciones.
Secciones mínimas recomendadas del cableado:
Cable de tierra
Cable de entrada L, N
Cable de salida L, N
Cable de batería
Fig. 37. Secciones del cableado.
Se recomienda que la longitud del cable de salida no exceda los
10 metros con el fin de evitar interferencias de radio. En caso de
solicitarse una longitud mayor, consultarlo con el Distribuidor para
más detalles.
5.3.2. Cableado de Entrada/Salida.
Alta corriente de fuga:
Antes de realizar cualquier conexión, comprobar que los dispo-
sitivos de protección aguas arriba (magnetotérmico de red y de
bypass) estén abiertos "O" (Off).
Conectar siempre primero el cable de tierra.
1.
2.
Contactor
Entrada AC
L
N
Bobina
PE
Peligro
La corriente nominal del magnetotérmico de protección de
Potencia
Magnetotérmico
de entrada
Curva D - 63 A (1 fase)
Curva D - 100 A (1 fase)
Leer las instrucciones de seguridad con respecto a los re-
quisitos de protección de backfeed.
Modelos 4/5/6 kVA
Cableado
(estándar + B1)
10 mm
6 mm
Es imprescindible conectar la tierra antes de conectar el
suministro.
Este tipo de conexión debe ser realizada por electricistas
cualificados.
Retirar la cubierta del terminal de conexiones.
Conectar el cable AC al terminal de conexiones.
Salida AC
Interruptor
L
N
SAI
PE
Contactor de
Interruptor
Backfeed
de salida
63 A (1 fase)
40 A (1 fase)
100 A (1 fase)
63 A (1 fase)
Modelos 8/10 kVA
(estándar + B1)
2
10 mm
2
2
Carga
