Rotar 90º el display LCD.
3.

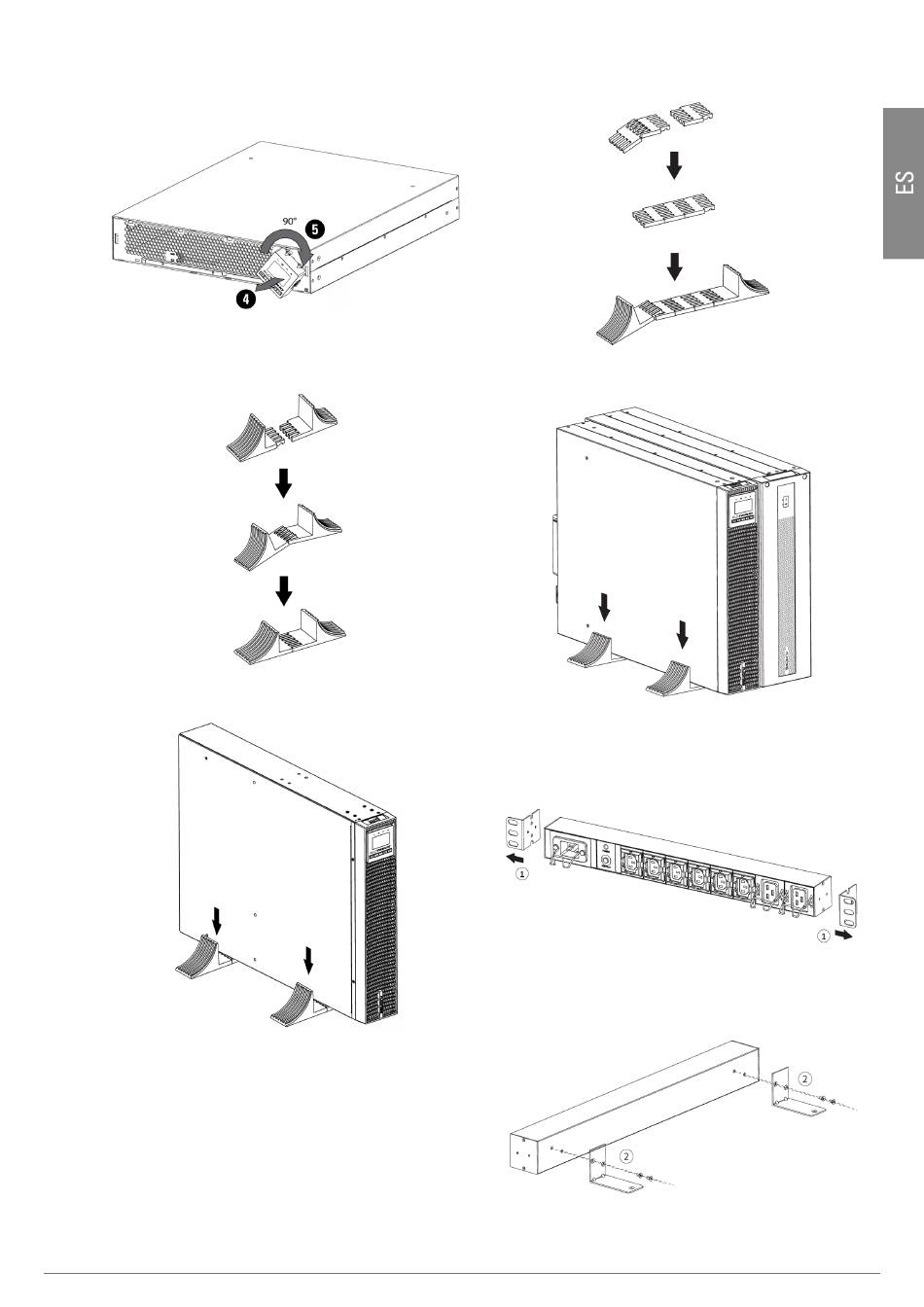

Fig. 27. Rotación del display LCD.
Montar los soportes de torre, y encajar después el SAI en ellos.
4.
Fig. 28. Montaje de los soportes.
Fig. 29. Encaje del SAI en los soportes.
Instalación de un equipo y su módulo de batería en montaje
tipo torre.
Montar la platina de extensión como se muestra a continua-
1.
ción y encajar el SAI y la batería.
MANUAL DE USUARIO
Fig. 30. Montaje de la platina de extensión.
Fig. 31. Instalación del SAI + módulo de baterías en los soportes.
Montaje de la PDU con el SAI TWIN RT3.
Fig. 32. Instalación de la PDU.
Retirar los tornillos de los dos soportes en ambos extremos
1.
de la PDU.
Fig. 33. Instalación de los soportes.
SLC TWIN PRO3/RT3 4÷10 kVA SISTEMAS DE ALIMENTACION ININTERRUMPIDA (SAI)
