7. PAINEL DE CONTROLO COM O
MONITOR LCD E ÁRVORE DE
MENUS.
7.1. MONITOR LCD.
O UPS proporciona informação útil sobre o próprio UPS, o estado
da carga, os eventos, as medidas e a configuração.
Indicador modo
Indicador do modo
On-Line (verde)
Bateria (laranja)
Escape
Para cima Para baixo

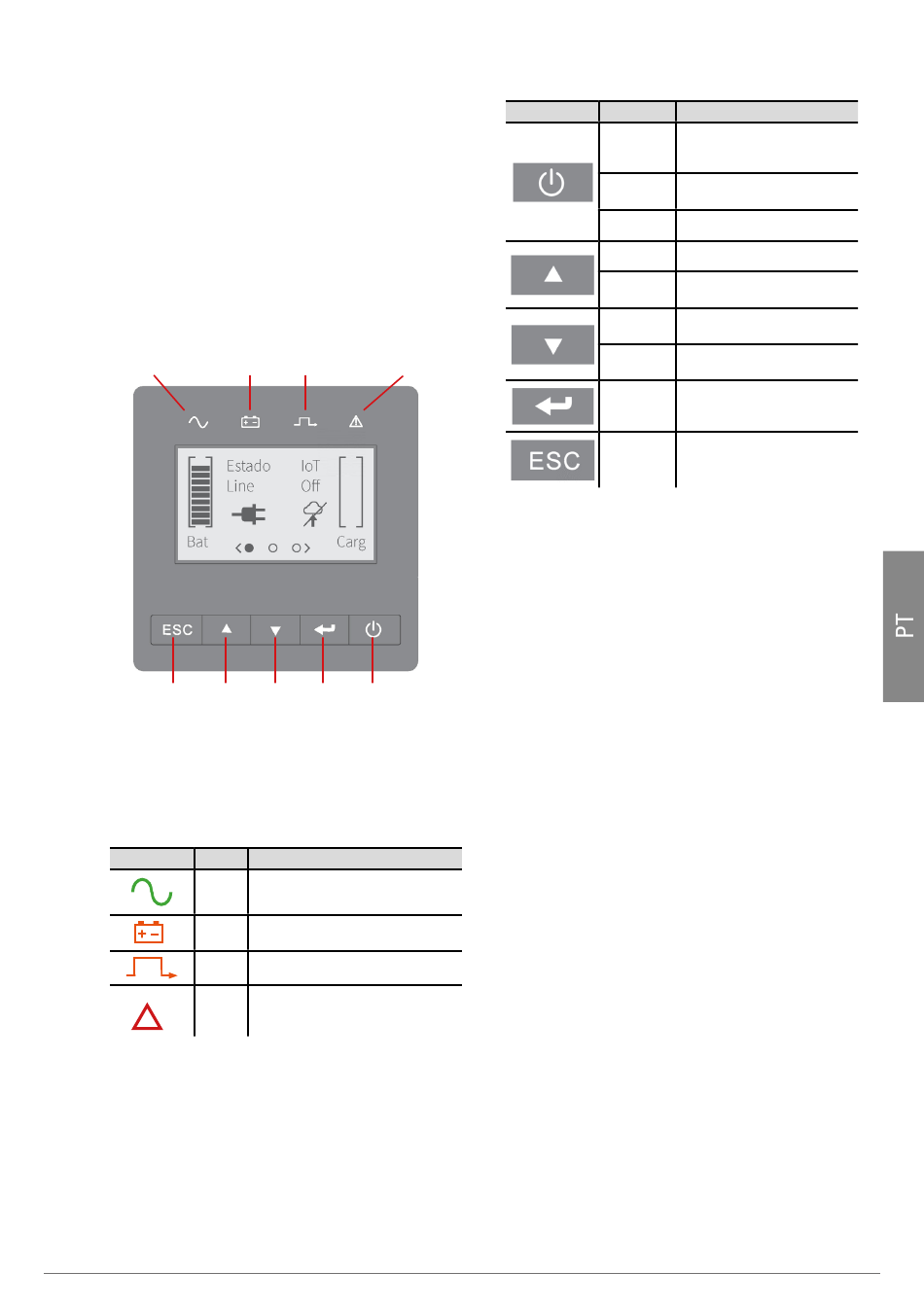

Fig. 57. Monitor LCD.
A seguinte tabela mostra os estados dos indicadores e a sua
descrição:
Indicador
Estado
On
On
On
On
!
Tab. 14. Estado dos indicadores.
A seguinte tabela mostra o estado dos botões e a sua descrição:
MANUAL DO UTILIZADOR
Indicador modo
Indicador de
Bypass (laranja)
anomalia (vermelho)
Enter
Botão
ON/OFF
Descrição
O UPS está a funcionar normalmente no modo
On-Line ou de elevada eficiência.
O UPS está a funcionar no modo Bateria.
O UPS está a funcionar no modo Bypass.
O UPS tem um alarme ativo ou anomalia.
Consulte a resolução de problemas para obter
mais informação.
Botão
Função
Alimentação
ligada
Aceso
Apagado
Subir
Repor ecrã
principal
Descer
Bloquear ecrã
principal
Entrar no
menu
Sair do menu
atual
Tab. 15. Estado dos botões.
SLC TWIN PRO3/RT3 4÷10 kVA SISTEMAS DE ALIMENTAÇÃO ININTERRUPTA (UPS)
Ilustração
Carregue no botão durante > 100 ms e
< 1 s liga o UPS sem entrada de rede na
condição de bateria conectada.
Com o UPS alimentado, carregue no
botão durante > 1 s para o ligar.
Carregar no botão > 3 s desliga o UPS.
Carregue para andar para cima no menu.
Carregue para repor a visualização
automática no ecrã principal.
Carregue para andar para baixo no
menu.
Carregue para bloquear o ecrã LCD no
início na ecrã principal.
Selecione / confirme a seleção atual.
Carregue para sair do menu atual para o
menu principal ou para o menu de nível
superior sem alterar a configuração.
169
