SLC TWIN PRO3
Standard
SLC TWIN RT3
Tab. 1. Tipos de conectores de Entrada/Saída.
4.3. PRINCÍPIO DE FUNCIONAMENTO.
Este manual descreve a instalação e o funcionamento dos Sistemas
de Alimentação Ininterrupta (UPS) da série
como equipamentos que podem funcionar como independentes
de forma unitária ou conectados em paralelo. Os UPS da série
SLC TWIN PRO3/RT3
carga crítica, mantendo a tensão de alimentação das cargas entre
os parâmetros especificados sem interrupção durante a avaria, a
deterioração ou as flutuações da rede comercial elétrica e com uma
ampla seleção de modelos disponíveis (de 4 kVA a 10 kVA), o que
permite adaptar o modelo às necessidades do utilizador final.
4.4. DIAGRAMA DE BLOCOS.

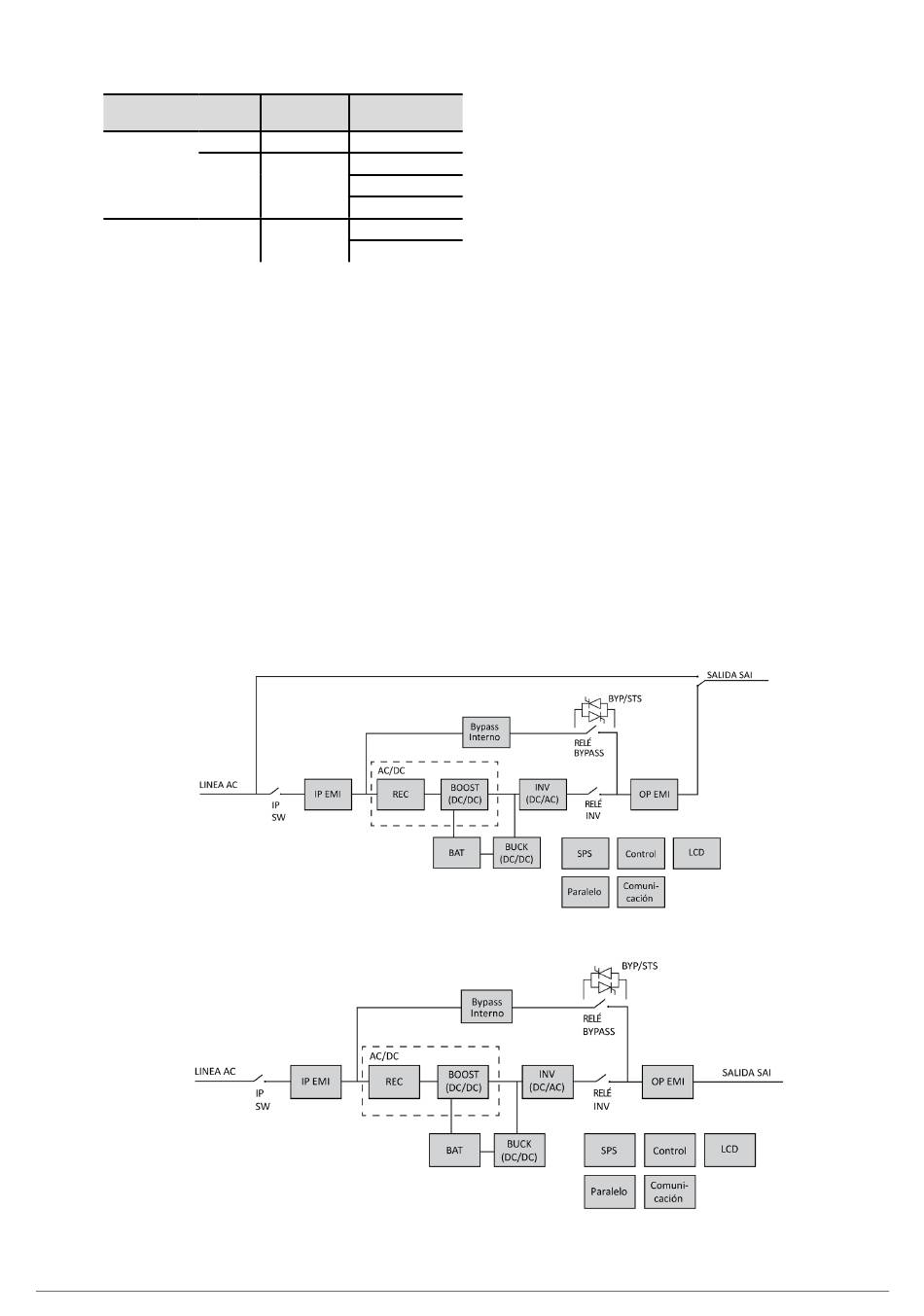

Fig. 9. Diagrama de blocos do modelo SLC TWIN PRO3 4/5/6/8/10 kVA, standard e B1.
Fig. 10. Diagrama de blocos do modelo SLC TWIN RT3 4/5/6/8/10 kVA, standard e B1.
150
Potências
Tipo terminal
(kVA)
B1
6 e 10
Terminais E/S
Terminais E/S
4, 5, 6, 8 e 10
2 IEC C13 saída
1 IEC C19 saída
Terminais E/S saída
4, 5, 6, 8 e 10
2 IEC C13 saída
SLC TWIN PRO3/RT3
asseguram uma proteção ótima a qualquer
Com a tecnologia utilizada, a PWM (modulação por largura de
pulso) e a conversão dupla, os UPS da série
são compactos, frios, silenciosos e com elevado rendimento.
O princípio de conversor duplo elimina todas as perturbações de
energia da rede. Um retificador converte a corrente alternada CA
da rede de entrada em corrente contínua CC, o que mantém o nível
de carga ótimo das baterias e alimenta o inversor que, por sua vez,
gera uma tensão alternada CA sinusoidal apta para alimentar as
cargas de forma constante. Em caso de anomalia da alimentação
de entrada do UPS, as baterias fornecem uma energia limpa ao
inversor.
O desenho e a construção do UPS da série
foram realizados seguindo as normas internacionais.
Além disso, estes modelos permitem a ampliação ao ligar módulos
adicionais da mesma potência em paralelo para obter a redundância
de N+X ou o incremento da potência do sistema.
Deste modo, esta série foi preparada para maximizar a disponibi-
lidade das cargas críticas e assegurar que o seu negócio está pro-
tegido contra as variações de tensão, frequência, ruídos elétricos,
cortes e microcortes existentes nas linhas de distribuição elétrica.
Este é o objetivo primordial dos UPS da série
RT3.
Este manual é aplicável aos modelos normalizados e indicados na
Tab. 2.
SLC TWIN PRO3/RT3
SLC TWIN PRO3/RT3
SLC TWIN PRO3/
SALICRU
