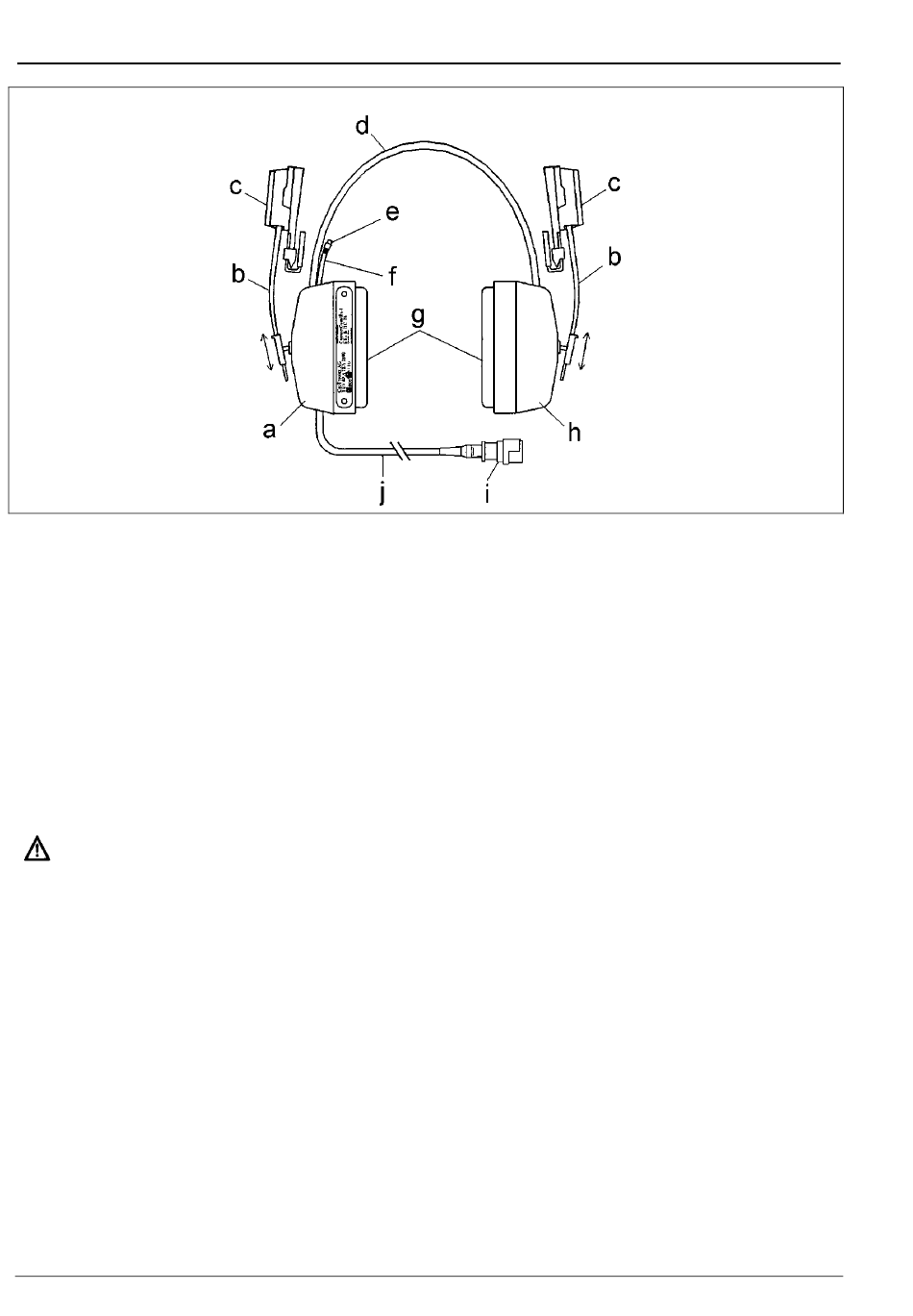

85 Exemple
Explications de l'unité écouteurs Casque Acticom (exemple illustration 85)
a Coquille de casque droite
b Bras de fixation au casque réglable (exemple)
c Adaptateur pour casque (exemple)
d Câble serre-tête
e Prise 3 pôle pour le raccordement de l'unité
microphone
L'unité écouteurs casque Acticom avec des coquilles de casque est utilisée pour la réception (l'écoute) des
messages en combinaison avec des émetteurs-récepteurs ou des équipements de communication similaires. En
règle générale, un écouteur est placé dans chaque coquille de casque. Plusieurs variantes de l'unité écouteurs
casque Acticom sont proposées, par ex. avec différentes coquilles de casque, avec un équipement
supplémentaire pour la réception atténuée des bruits environnants ou avec un serre-tête réglable à la place des
adaptateurs pour casque.
4.8.2 Montage - Démontage ContactCom
ATTENTION
Pour les produits ContactCom/Ex, veuillez respecter les instructions des paragraphes
2.9, 2.10 et 2.11.
La pièce velcro auto-collante comprise dans l'étendue de livraison est utilisée pour la fixation de
l'ostéomicrophone dans le casque. En option, nous proposons également d'autres pièces de fixation.
L'ostéomicrophone fonctionne au mieux lorsqu'il est placé sur la partie avant de la tête.
a. Déterminez la position de montage de l'ostéomicrophone dans le casque en mettant le casque et marquez
cette position.
b. L'ostéomicrophone est muni sur sa face arrière d'une pièce velcro ronde permettant sa fixation.
Otez la feuille protectrice de la pièce velcro auto-collante. Collez la pièce velcro sur l'endroit marqué dans le
casque.
d. Attachez l'ostéomicrophone à la pièce velcro dans le casque de sorte que le câble de microphone soit dirigé
vers l'arrière.
e. Etablissez dans le casque le raccord mâle-femelle entre l'ostéomicrophone et l'unité écouteurs. Placez les
câbles et le raccord mâle-femelle derrière la garniture de casque de manière à ce qu'ils ne gênent pas.
4.8.2.1 Unité écouteurs avec coquilles de casque pour la fixation au casque
En fonction du modèle de casque, nous proposons différentes pièces de fixation. Pour la fixation au casque, une
instruction de montage séparée, qui est livrée en même temps que les pièces de fixation, est mise à disposition.
Placez le câble reliant les deux coquilles de casque dans le casque de sorte qu'il ne cause aucune gêne. Si
Revision: 04/0616 DOK 0190-f
f
Câble de raccordement
g Coussins de coquille
h Coquille de casque gauche
i
Prise mâle de raccordement (par ex. prise de
sécurité) pour la commande d'alternat
j
Câble de raccordement
50 / 68
