Versions Contactcom / Ex ; Contactcom / Ex; Equipement De Communication Avec Fixation Universelle En Aluminium; Description - Ceotronics Contactcom / Ex Mode D'emploi

4.

Versions ContactCom / Ex ; ContactCom / Ex*

4.1

Equipement de communication avec fixation universelle en aluminium

12

4.1.1 Description

Cet équipement de communication avec fixation universelle en aluminium et pince en métal est installé de
préférence dans les casques dont la garniture comprend un ruban serre-tête périphérique. Le montage à
l'intérieur du casque peut se faire du côté gauche ou droit.

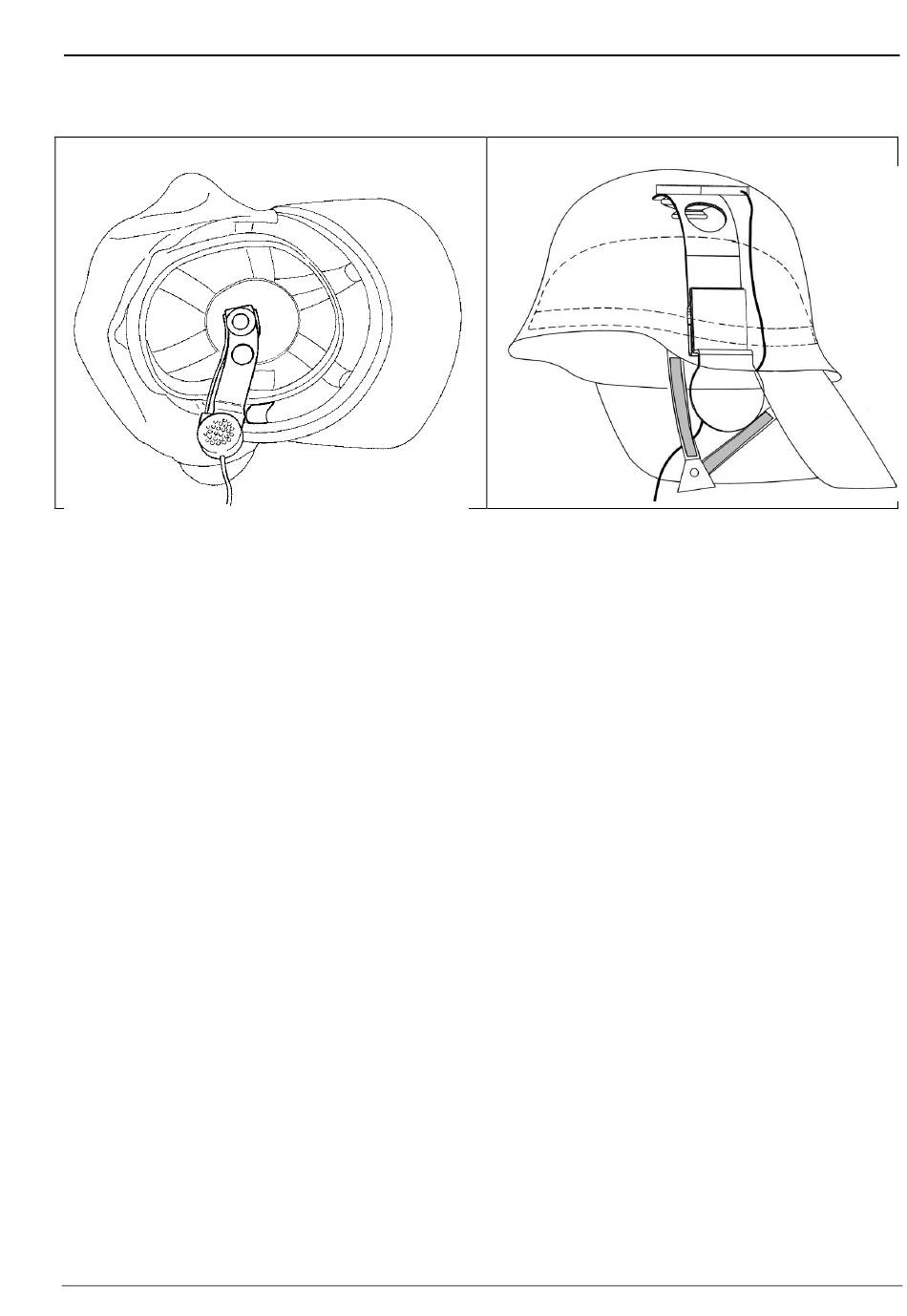

En règle générale, l'équipement de communication Contact-Com (illustration 14/a-g) comprend: une
fixation universelle en aluminium avec bande en acier à ressorts (a) et pince en métal (e), un ostéomicrophone
(b), un écouteur (f), un câble de raccordement avec prise mâle (g) pour le raccordement à l'unité de la commande
d'alternat (h) disponible comme accessoire. L'ostéomicrophone et l'écouteur sont fixés à la fixation universelle par
l'usine et sont reliés entre eux par câbles (d). La fixation universelle est assujettie au ruban serre-tête du casque
par la pince en métal (e).
L'écouteur est généralement logé dans un boîtier plat et, en fonction de l'émetteur-récepteur ou de l'équipement
de communication employé, est livrable avec différentes impédances.
Revision: 04/0616  DOK 0190-f
13
13 / 68
