15
4.1.2 Montage - Démontage ContactCom
ATTENTION
Pour les produits ContactCom/Ex, veuillez respecter les instructions des paragraphes
2.9, 2.10 et 2.11.
4.1.2.1 Installation du ContactCom dans le casque (exemple illustration 15)
Avec le pouce, tirez le ruban serre-tête un peu hors du casque et poussez la fixation universelle avec la pince en
métal entièrement sur le ruban serre-tête. Enfilez le casque et, si nécessaire, déplacez la fixation universelle sur
le côté, afin que l'écouteur soit bien placé sur l'oreille. L'écouteur est maintenu par un velcro, ce qui permet
également de corriger sa position.
4.1.2.2 ContactCom en combinaison avec casque et masque respiratoire
Lorsque le casque est utilisé en combinaison avec un masque respiratoire, la deuxième ouverture circulaire dans
la bande en acier à ressorts sert à fixer l'ostéomicrophone. Lors d'une utilisation de cette ouverture, tournez
l'ostéomicrophone à un angle de 90° pour éviter que le câble placé entre l'ostéomicrophone et l'écouteur ne se
noue (l'illustration 16 en représente un exemple).
4.1.2.3 Remplacement de l'ostéomicrophone et de l'écouteur
ATTENTION
Procédez précautionneusement au remplacement de l'ostéomicrophone afin d'éviter que les fils dans le
soufflet ne soient arrachés.
1. Démontage de l'ostéomicrophone (illustration 14/b) : Tirez et poussez le soufflet de l'ostéomicrophone hors de
l'ouverture circulaire dans la bande en acier à ressorts.
2. Démontage de l'écouteur (illustration 1/f) : Retirez l'écouteur de la fixation universelle (fixation velcro).
3. Installation de l'ostéomicrophone: Tirez et poussez le soufflet entièrement par l'ouverture circulaire dans la
bande en acier à ressorts. Positionnez correctement l'ostéomicrophone (voir les exemples des illustrations 14
et 17).
Revision: 04/0616  DOK 0190-f

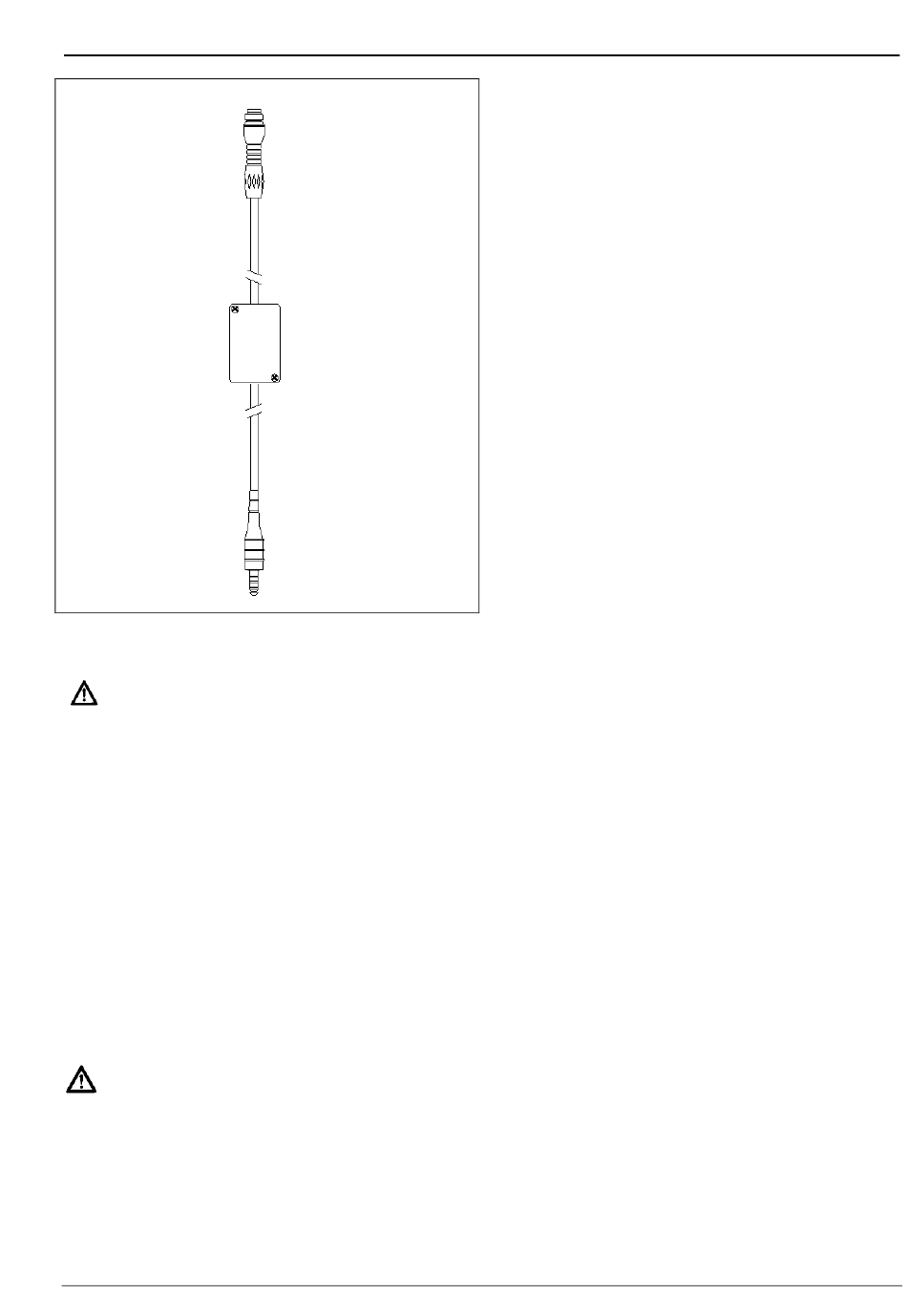

CT-MultiCom: Pour l'utilisation de l'équipement
de communication CT en combinaison avec le
CT-MultiCom/Ex, vous avez besoin du câble
d'adaptateur représenté à la figure 15. Il est
constitué d'un connecteur femelle 8 pôles, d'un
boîtier de connexion et d'une fiche jack 4 pôles
permettant son raccordement au CT-
MultiCom/Ex.
15 / 68
