4.5.2 Montage - Démontage ContactCom
ATTENTION
Pour les produits ContactCom/Ex, veuillez respecter les instructions des paragraphes
2.9, 2.10 et 2.11.
4.5.2.1 Installation de l'ostéomicrophone
Le mode d'emploi suivant décrit à l'aide de plusieurs exemple l'installation de l'ostéomicrophone et des éventuels
écouteurs. Pour d'autres serre-têtes ou casques serre-tête, l'installation se fait de manière similaire.
Installation de l'ostéomicrophone à soufflet et de l'écouteur sur le ruban serre-tête universel
76
Ruban serre-tête universel ContactCom
ATTENTION
Procéder prudemment en plaçant l'ostéomicrophone (phase »a«) pour éviter d'arracher les câbles du
microphone dans le soufflet.
a. Placer l'ostéomicrophone à soufflet dans le ruban serre-tête universel (illustration 77). Pousser ou tirer jusqu'à
ce que le soufflet soit bien mis à l'intérieur de l'ouverture ronde .
b. L'écouteur peut être fixé sur la partie droite ou gauche de la fixation pour écouteur du serre-tête. Pour ce faire,
placer l'écouteur de l'intérieur, de manière à ce que la face adhésive soit bien adaptée à la face en velours de
la fixation de l'écouteur et bien l'appuyer (illustration 77). Le câble de l'écouteur pourvu de la prise mâle de
sécurité doit être dirigé vers le bas.
Revision: 04/0616 DOK 0190-f

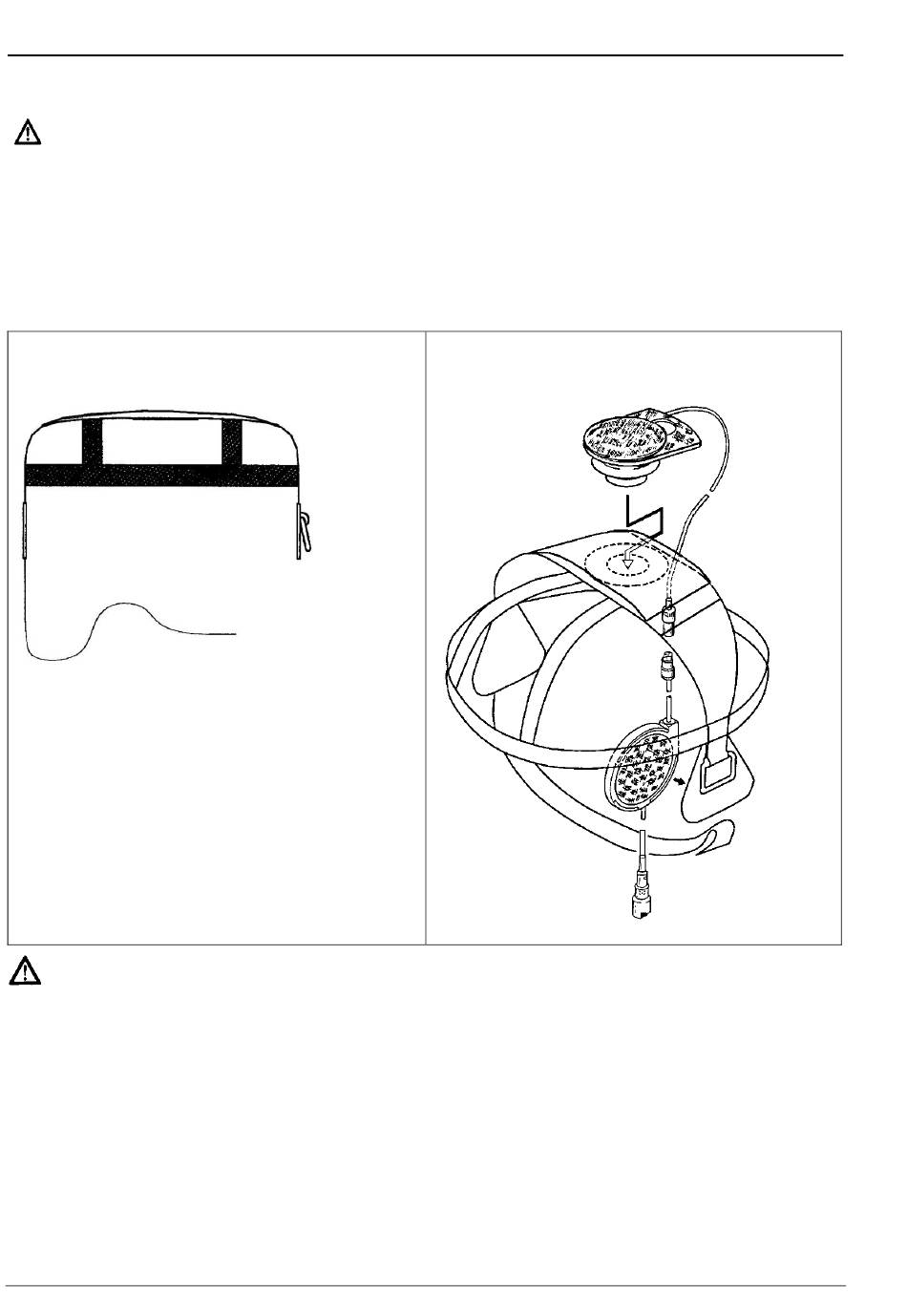

77
Fixation de l'ostéomicrophone à soufflet et
de l'écouteur sur le ruban serre-tête
universel (exemple)
44 / 68
