Exemple 1 connectable /avec pièce velcro

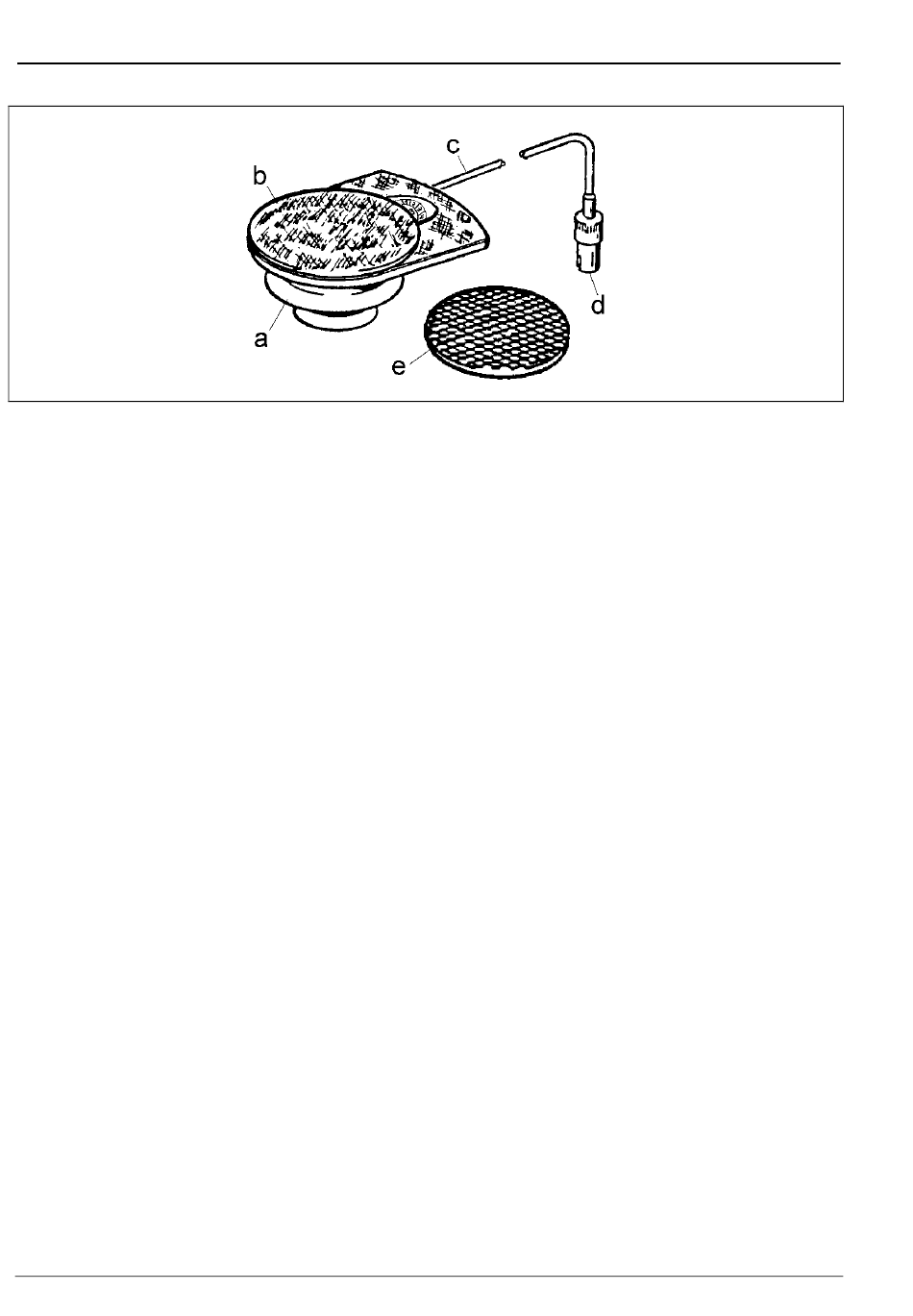

Explications de l'illustration 1- Unité microphone
a Ostéomicrophone
b Pièce velcro / exemple
c Câble de raccordement
3.2
Commandes d'alternat PTT et raccords PTT
La commande d'alternat PTT placée sur le câble de liaison reliant l'équipement de communication ContactCom
(microphone et écouteur) à l'émetteur-récepteur ou l'installation de communication est utilisée pour l'activation
manuelle de l'émetteur. Elle comprend en règle générale : une commande d'alternat PTT, un câble de
raccordement avec accouplement pour le raccord à l'équipement de communication ContactCom, un câble et une
prise mâle de raccordement en fonction de l'émetteur-récepteur ou de l'installation de communication.
Différents raccords et commandes d'alternat PTT peuvent être utilisés. Les illustrations 2 à 8 représentent les
commandes d'alternat et les raccords PTT les plus fréquemment utilisés.
Commandes d'alternat PTT
Illustration 2 Commande d'alternat PTT en ligne avec pince de fixation
Illustration 3 Commande d'alternat PTT en ligne avec commutateur sélectif pour le mode de
VOX ou PTT pour les émetteurs-récepteurs avec le mode VOX
Illustration 4 Commande d'alternat PTT avec pince de fixation et sortie de câble sur un côté
Illustration 5 Commande d'alternat PTT en ligne de grande taille avec pince de fixation et anneau de
protection en caoutchouc. Disponible en option avec régulateur de volume.
Raccords PTT
Illustration 6 Raccord PTT. Câble lisse avec prise de sécurité pour le raccord de l'équipement de
communication, commande d'alternat PTT en ligne, câble lisse avec prise mâle d'émetteur-
récepteur.
Illustration 7 Raccord PTT. Câble torsadé avec prise mâle pour le raccord de l'équipement de communication,
commande d'alternat PTT en ligne, câble torsadé avec prise mâle d'émetteur-récepteur.
Illustration 8 Raccord PTT avec commande d'alternat PTT. Câble lisse avec prise de sécurité pour le
raccordement de l'équipement de communication, câble lisse avec prise mâle d'émetteur-
récepteur.
Revision: 04/0616 DOK 0190-f
d Prise mâle 3 pôles pour le raccordement de l'unité
écouteur / exemple
e Velcro auto-agrippant (exemple) pour la fixation de
l'ostéomicrophone / exemple
10 / 68
fonctionnement
(activation de l'émetteur à la voix)
