a Adaptateur pour écouteur
b collier de fixation pour écouteur
c câble reliant l'écouteur à l'ostéomicrophone
d écouteur
a. Faire coulisser l'écouteur (illustration 65/d) avec le collier de fixation (b) dans l'adaptateur (a) placé sur le côté
gauche du casque.
b. Enfiler la prise mâle de sécurité et le câble de raccordement (g) à travers le passant du ruban de fixation (e)
pour le protecteur de nuque (f). Faire sortir le câble de raccordement et la prise mâle de sécurité vers le bas
du casque en passant entre le protecteur de nuque et le casque.
c. Placer le câble de l'écouteur (c) menant vers l'ostéomicrophone et le câble de l'ostéomicrophone derrière le
ruban serre-tête en cuir et établir ensuite la connexion mâle-femelle (c). Aménager la connexion mâle-femelle
et le câble derrière le ruban serre-tête en cuir de manière à éviter toute gêne.
d. Option avec écouteur droit : Faire coulisser l'écouteur droit avec le collier de fixation dans l'adaptateur placé
sur le côté droit du casque. Placer le câble de l'écouteur droit menant vers l'ostéomicrophone et vers
l'écouteur gauche derrière le ruban serre-tête en cuir et établir ensuite la connexion mâle-femelle avec
l'écouteur gauche et l'ostéomicrophone. Aménager les connexions mâles-femelles et les câbles derrière le
ruban serre-tête en cuir de manière à éviter toute gêne.

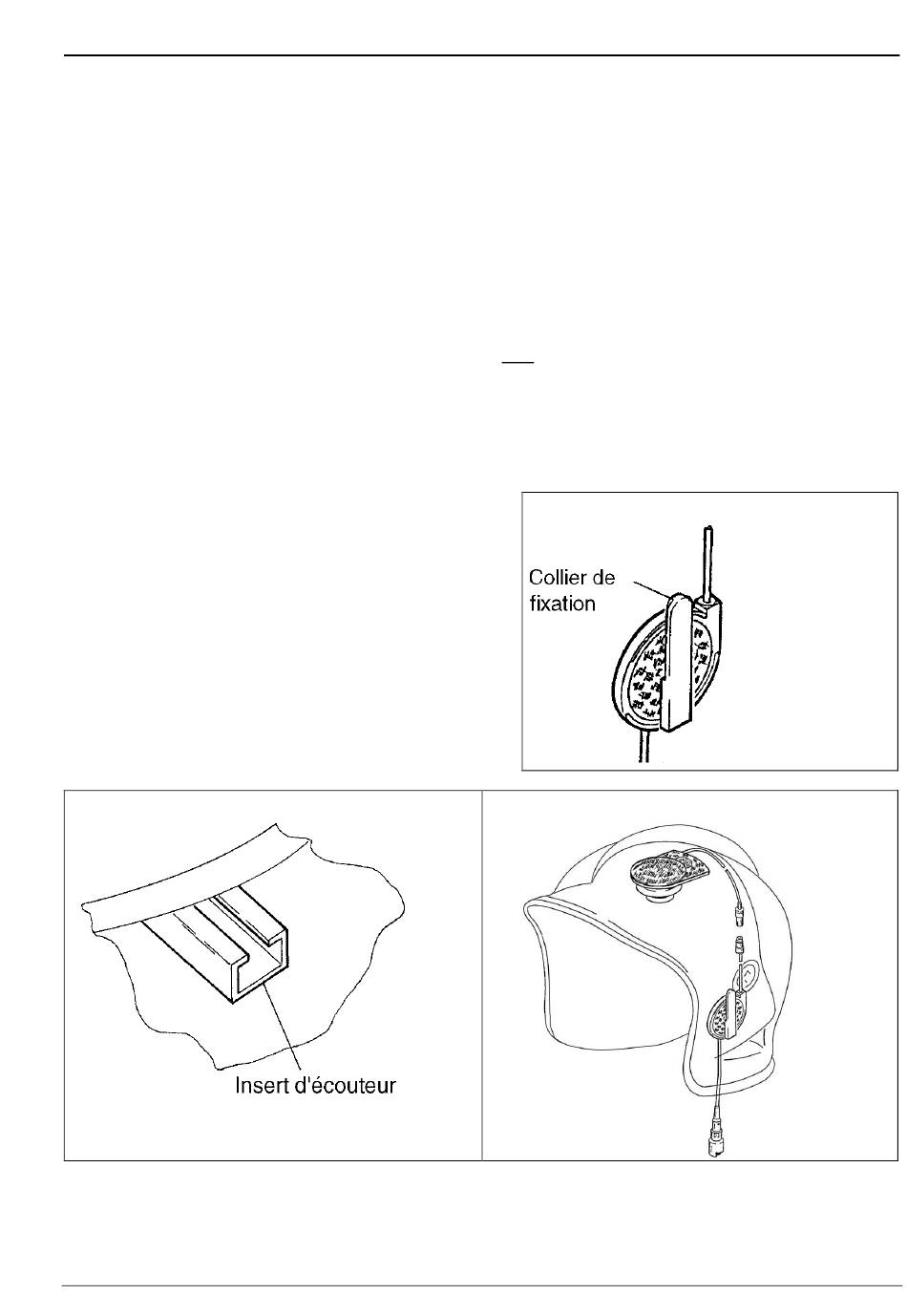

4.4.2.3 Ecouteur avec collier de fixation en aluminium
a. Les écouteurs équipés d'un collier de fixation en
aluminium (illustration 69) doivent être glissés dans le
casque dans l'insert à écouteur (illustration 70) latéral.
L'écouteur peut être fixé au choix soit au côté intérieur
gauche, soit au côté intérieur droit du casque. L'illustration
71 montre la manière de procéder pour placer l'écouteur
du côté gauche du casque.
b. Déplacer le câble de l'écouteur vers le câble du
microphone derrière le ruban serre-tête en cuir. Placer le
câble et la prise mâle-femelle derrière le ruban serre-tête
en cuir de manière à éviter toute gêne.
70
Revision: 04/0616 DOK 0190-f
e ruban de fixation pour protecteur de nuque
f
protecteur de nuque
g câble de raccordement avec prise mâle de sécurité
69
71
