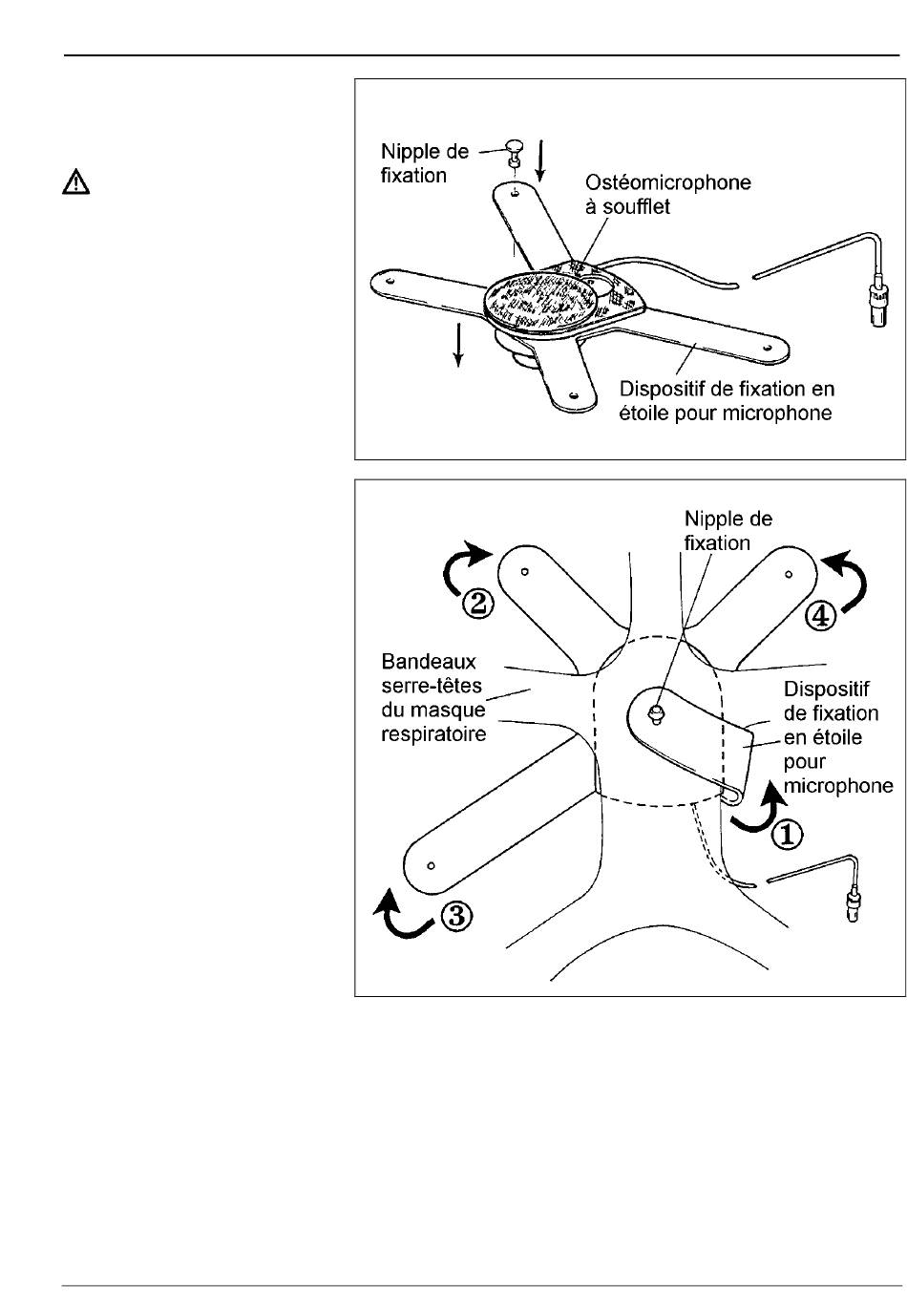

a. Placer le nipple de fixation dans le
bandeau en caoutchouc du
dispositif de fixation en étoile
(illustration 47).
ATTENTION
Procéder prudemment pour
placer l'ostéomicrophone à soufflet
(phase »b«) afin d'éviter une
déchirure des câbles placés dans le
soufflet.
b. Placer l'ostéomicrophone à soufflet
dans l'ouverture ronde du dispositif
de fixation en étoile (illustration 47).
Pousser ou tirer jusqu'à ce que le
soufflet soit bien mis à l'intérieur de
l'ouverture.
c. Fixer le dispositif de fixation en
étoile et l'ostéomicrophone à
soufflet aux bandeaux serre-têtes
du masque respiratoire (illustration
48) en accédant de par l'intérieur
du masque respiratoire. Le soufflet
doit montrer vers le bas en
direction de la tête.
d. Les bandeaux en caoutchouc du
dispositif de fixation en étoile
doivent être fixés dans l'ordre
indiqué (2) ... (4) au nipple de
fixation du premier bandeau en
caoutchouc (1) (illustration 48).
Revision: 04/0616 DOK 0190-f
47
Ostéomicrophone à soufflet placé dans le dispositif de fixation en
étoile (exemple)
48
29 / 68
