4.2.2.3 Montage dans le casque avec dispositif de fixation universel pour microphone et
écouteur
ATTENTION
Pour les produits ContactCom/Ex, veuillez respecter les instructions des paragraphes
2.9, 2.10 et 2.11.

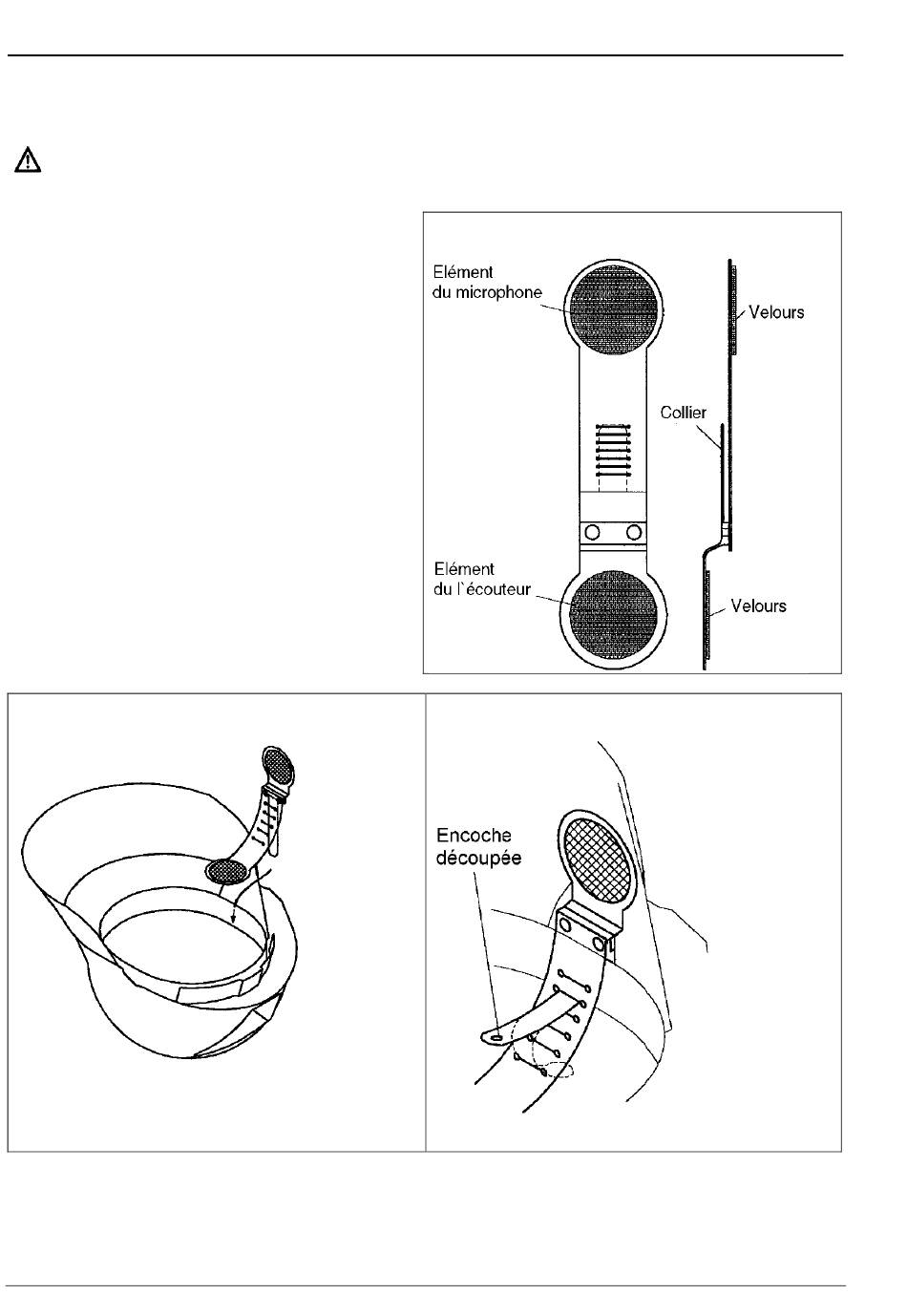

Le mode d'emploi suivant décrit à l'aide d'un exemple
l'installation d'un ostéomicrophone et d'un écouteur
dans un casque au moyen d'un dispositif de fixation
universel pour microphone et écouteur (illustration 37).
D'autres types de casque peuvent également être
utilisés. Dans ces cas-là, l'installation ne diffère que
peu. Le dispositif de fixation universel pour microphone
et écouteur peut être installé au choix à gauche ou à
droite sur le ruban serre-tête du casque.
a. Faire glisser le dispositif de fixation pour microphone
et écouteur, voir illustration 36, sur le ruban serre-
tête.
b. Tirer vers l'intérieur le collier de fixation noir à
travers l'une des rainures de la bande de fixation de
manière à ce que le dispositif de fixation pour
microphone et écouteur soit bien serré au ruban
serre-tête. Afin d'assurer la fixation, tirer encore une
fois le collier noir de l'intérieur à l'extérieur à travers
l'une des rainures de la bande de fixation. Presser
l'encoche découpée (illustration 39) se trouvant à
l'extrémité du collier noir afin de la faire sortir du
collier vers l'arrière.
38
Installation du dispositif de fixation
(exemple)
c. Positionner le côté adhésif de l'écouteur sur la partie en velours de la bande de fixation (illustration 40)
destinée à l'écouteur et appuyer. Veiller à ce que le câble de l'écouteur menant à l'émetteur-récepteur sorte
verticalement du bas du casque. Enlever le dispositif de protection rond en velcro de l'ostéomicrophone.
Positionner exactement le côté adhésif de l'ostéomicrophone sur la partie en velours de la bande de fixation et
Revision: 04/0616 DOK 0190-f
37
Dispositif de fixation universel pour
microphone et écouteur
39
Consolidation au moyen du collier
(exemple)
24 / 68
