4.2.2.2 Montage dans le casque avec dispositif de fixation universel pour microphone
bandeaux et dispositif de fixation universel pour écouteur
 AVIS
„La fixation universelle du microphone au moyen des rubans" (illustration 27) n'est pas prévue pour le
système ContactCom/Ex. Elle ne fait pas partie de l'examen CE de type pour le ContactCom/Ex.
Le mode d'emploi suivant décrit à l'aide d'un exemple l'installation principale de l'ostéomicrophone et de
l'écouteur au moyen d'un jeu de fixation universel pour casques, illustré par l'illustration 27 et 28. En fonction du
modèle et des bandeaux de casque, l'installation peut quelque peu différer.
Le dispositif de fixation universel pour microphone et écouteur (illustration 28) sert à fixer l'écouteur. Dans ce cas-
là, il n'est pas nécessaire d'avoir recours à l'unité de fixation pour l'ostéomicrophone. On la range dans le casque
afin de ne pas déranger l'utilisateur. Il est également possible de la découper avec des ciseaux.

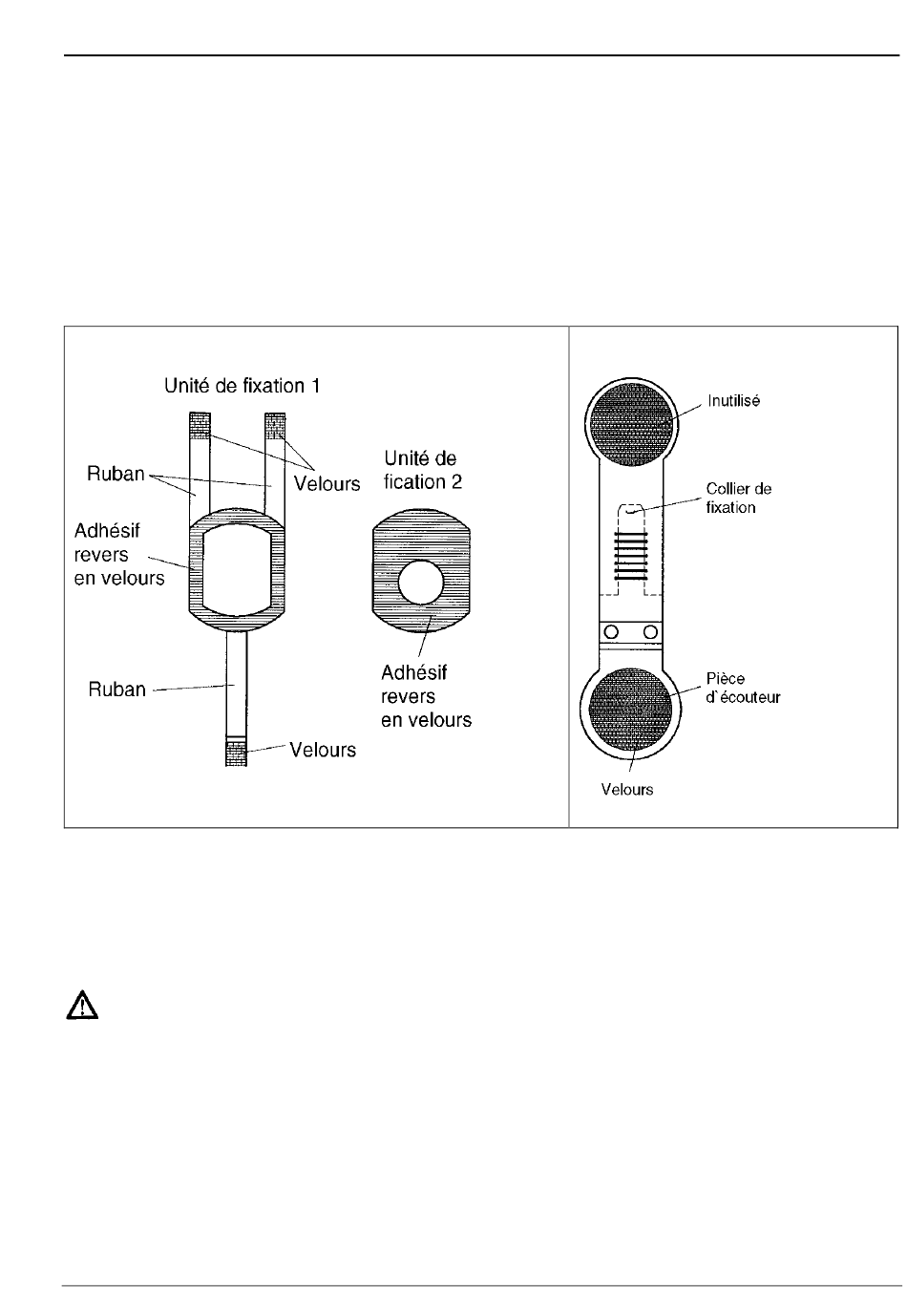

27 Dispositif de fixation universel pour microphone avec
bandeaux
Installation de l'ostéomicrophone à soufflet
L'ostéomicrophone fonctionne de manière optimale si on le positionne sur la partie avant de la tête.
a. Fixer l'unité de fixation 1 du dispositif de fixation pour microphone aux rubans serre-têtes du casque
(illustration 29) en entrelacant les trois rubans autour des bandeaux. Le côté adhésif de l'unité de fixation doit
être tourné vers l'intérieur du casque. Ensuite, fixer les côtés en velours des rubans au revers adhésif de
l'unité de fixation 1.
L'unité de fixation 1 peut rester fixer au casque même si l'on démonte l'ostéomicrophone.
ATTENTION
Procéder prudemment en plaçant l'ostéomicrophone pour éviter d'arracher les câbles du microphone
dans le soufflet.
b. Positionner l'ostéomicrophone à soufflet dans l'unité de fixation 2 du dispositif de fixation pour microphone
(illustration 30) Veiller à ce que les côtés en velours et les côtés adhésifs soient bien mis. Tirer ou pousser le
soufflet entièrement à travers l'ouverture de l'unité de fixation 2.
c. Positionner exactement l'ostéomicrophone à soufflet avec l'unité de fixation 2, comme l'indique l'illustration 31,
dans l'encoche de l'unité de fixation 1 et appuyer. Le câble du microphone reliant le microphone et l'écouteur
doit sortir par derrière et ne pas être coincé entre le côté en velours de l'unité de fixation 1 et le côté adhésif de
l'unité de fixation 2 (illustration 32).
Revision: 04/0616  DOK 0190-f
28
21 / 68
avec
Dispositif de fixation universel pour
microphone et écouteur
