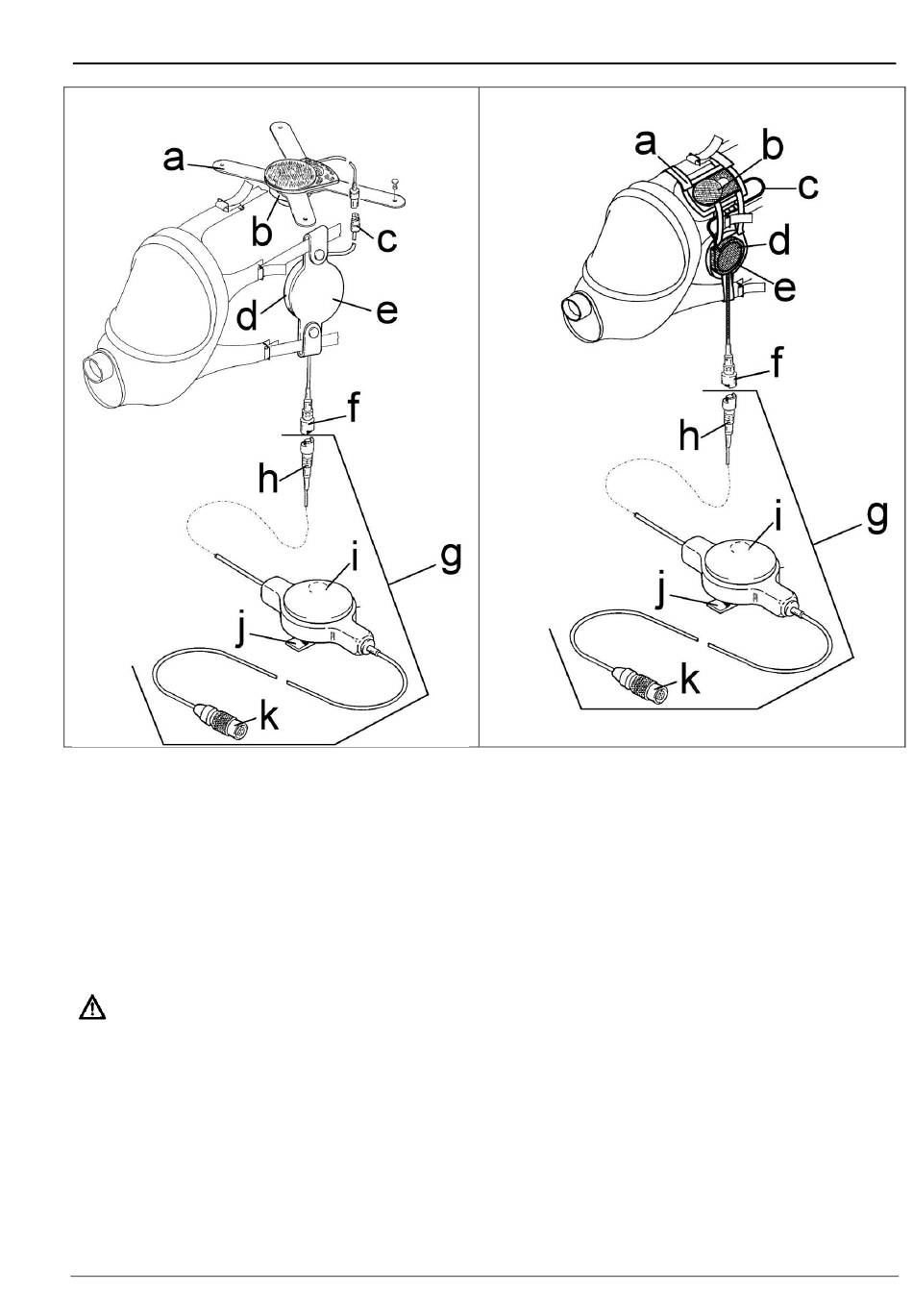

Explications de l'illustration 44/45: ContactCom pour masque respiratoire
a Unités de fixation
b Ostéomicrophone
c Câble microphone/écouteur
d Ecouteur
e Unités de fixation
f
Prise mâle (par ex. prise de sécurité)
4.3.2 Montage - Démontage ContactCom
ATTENTION
Pour les produits ContactCom/Ex, veuillez respecter les instructions des paragraphes
2.9, 2.10 et 2.11.
4.3.2.1 Installation avec dispositif de fixation en étoile pour microphone
Le mode d'emploi suivant décrit à l'aide d'un exemple la fixation d'un ostéomicrophone et d'un écouteur aux
masques respiratoires au moyen d'un dispositif de fixation en étoile. En fonction du modèle de masque et des
bandeaux, la facon de procéder et les illustrations simplifiées (illustrations 46 ... 50) peuvent quelque peu différer.
Le jeu d'éléments et de fixation est reconnaissable par l'illustration 46.
Revision: 04/0616 DOK 0190-f
45
g Commande d'alternat (exemple accessoires)
h Prise mâle-femelle (par ex. prise autocassante de
sécurité)
i
Commande d'alternat
j
Pince de fixation
k Fiche de raccordement (exemple)
