Explications de l'illustration 61 – Pièces de fixation pour l'ostéomicrophone :
a Pièce de fixation 1
b Velours, face arrière adhésive
c Adhésif
d Pièce de fixation 2
e Velours, face arrière adhésive
63
L'ostéomicrophone fonctionne de manière optimale en le plaçant sur la partie avant de la tête.
(1) Travaux préparatoires: Retirer la protection en velcro ronde de l'ostéomicrophone. Fixer la face adhésive de
l'ostéomicrophone (illustration 62/a) sur la face en velours (illustration 62/b) de l'unité de fixation 1 (illustration 62).
(2) Modèle de casque avec bande velcro circulaire
a. Détacher le collier adhésif (illustration 63/b) du casque à l'aide duquel le ruban serre-tête en cuir est fixé à la
bande velcro circulaire (illustration 63/c).
b. Faire glisser par le côté ou par l'arrière l'unité de fixation 1 et l'ostéomicrophone (illustration 63) sous le
revêtement fileté du casque.
c. Attacher l'élément adhésif frontal (illustration 63/a) de l'unité de fixation 1 à la place de la bande velcro
circulaire (illustration 63/c) où se trouvait le collier adhésif (illustration 63/b) du ruban serre-tête (voir phase
»a«). Accrocher ensuite le collier adhésif du ruban serre-tête en cuir à la partie adhésive de l'unité de fixation 1
(illustration 63).
(3) Modèle de casque sans bande velcro circulaire

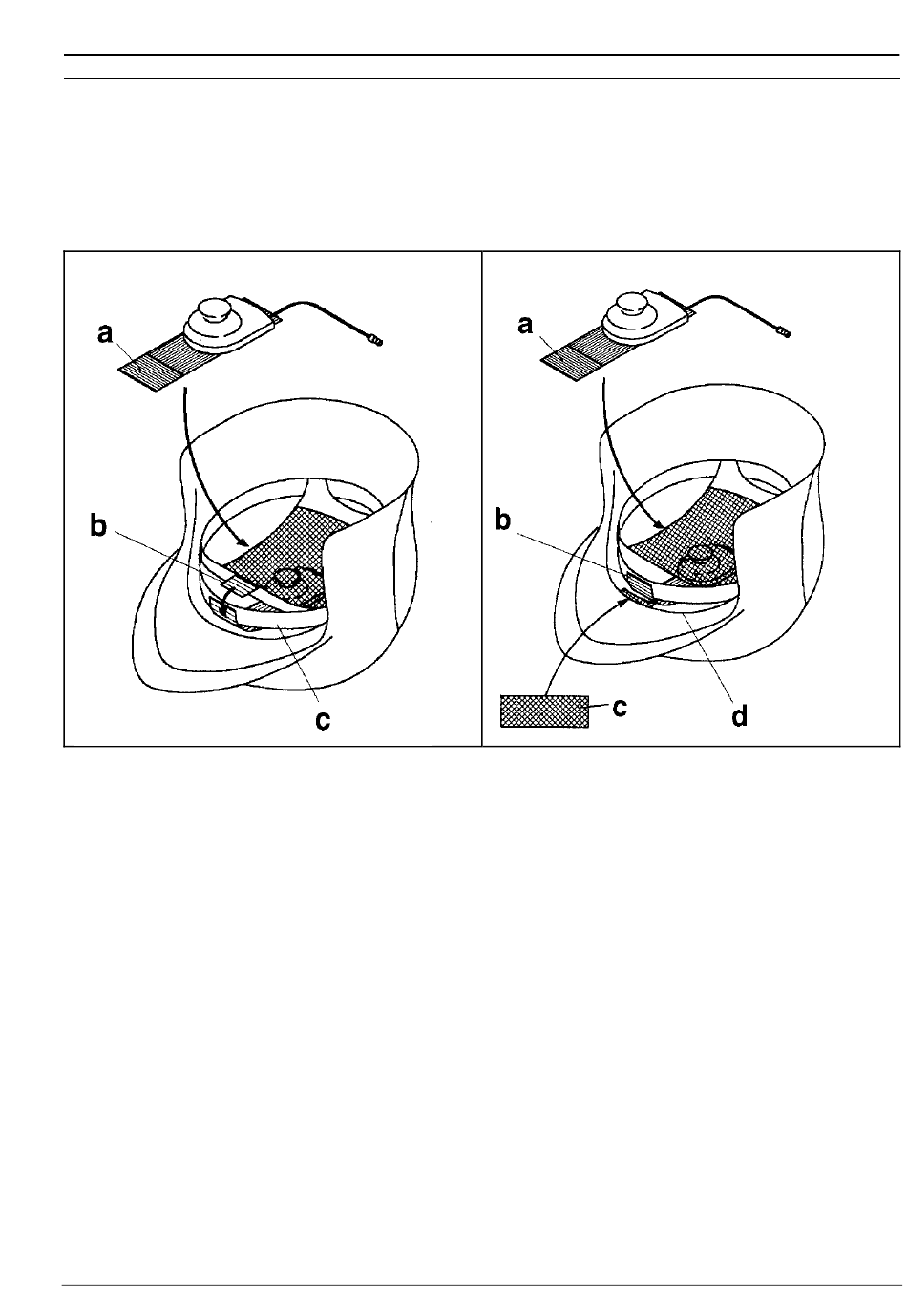

a. Retirer la protection adhésive de l'unité de fixation 2 (illustration 64/c). Coller l'unité de fixation 2 à l'intérieur à
du casque (illustration 64).
b. Faire glisser par le côté ou par l'arrière l'unité de fixation 1 avec l'ostéomicrophone (illustration 64) sous le
revêtement fileté.
c. Accrocher la partie adhésive frontale (illustration 61/b) de l'unité de fixation 1 à la face en velours de l'unité de
fixation 2 (illustration 64/c).
