L'ostéomicrophone fonctionne le mieux si on le positionne sur la partie de devant de la tête.
a. Placer le côté adhésif du coussinet d'oreille sur l'encoche de l'écouteur de l'unité de fixation 1 (illustration 51)
et le fixer en appuyant.
b. A l'aide des bandeaux en caoutchouc (1)...(3), fixer soigneusement du côté intérieur du masque l'unité de
fixation 1 aux bandeaux du masque respiratoire (illustration 52). Ce faisant. le côté en velours et le coussinet
d'oreille de l'unité de fixation doivent être tournés vers l'intérieur.
ATTENTION
Procéder prudemment en plaçant l'ostéomicrophone (phase »c«) pour éviter d'arracher les câbles du
microphone dans le soufflet.
c. Positionner l'ostéomicrophone à soufflet dans l'unité de fixation 2 (illustration 53). Veillez à ce que les côtés en
velours et les côtés adhésifs soient bien mis. Tirer le soufflet entièrement à travers l'ouverture de l'unité de
fixation 2.

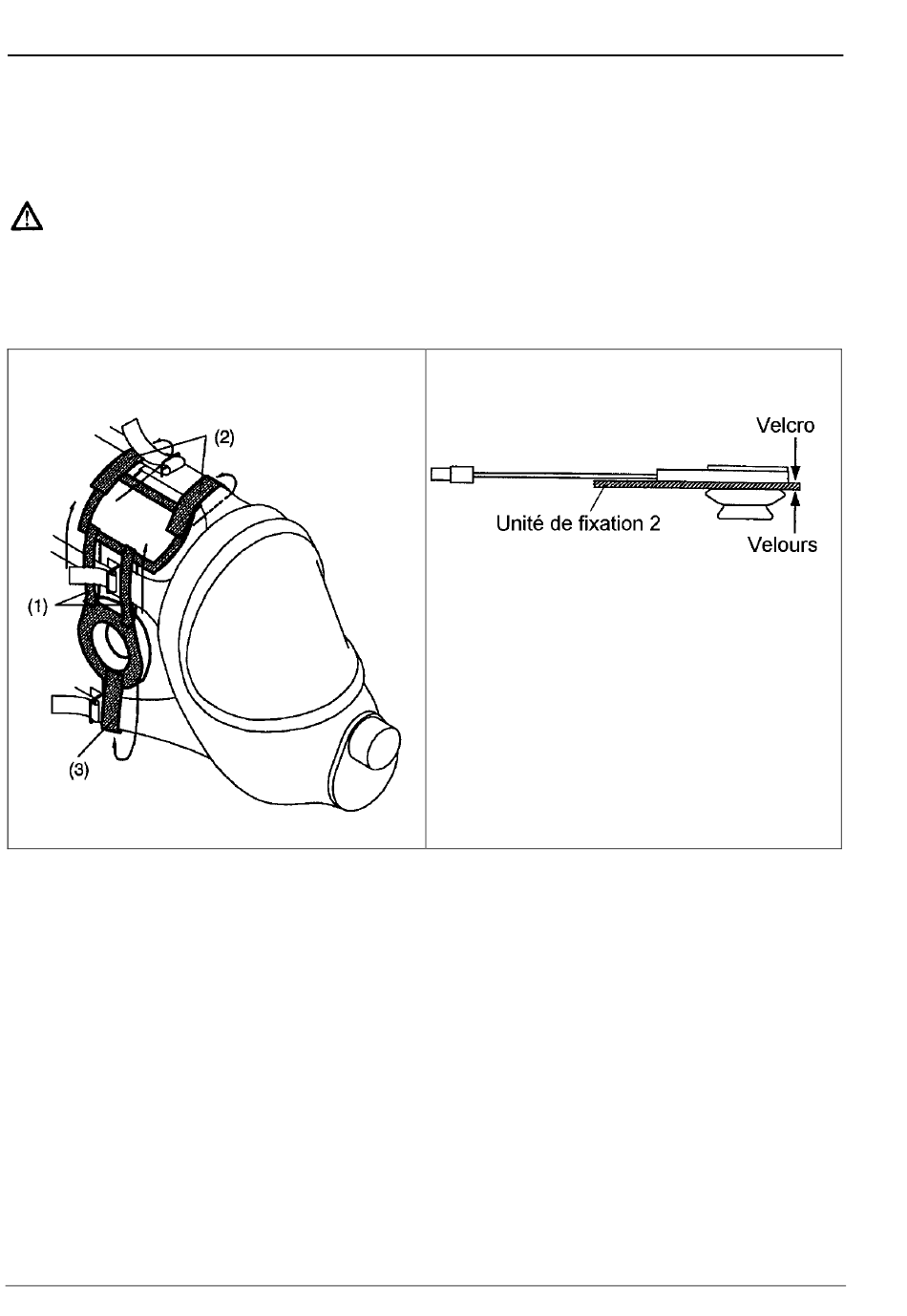

Installation de l'unité de fixation 1 –
52
Coussinet d'oreille et côté en velours
tournés vers l'intérieur (exemple)
d. Placer du côté intérieur du masque respiratoire l'ostéomicrophone à soufflet avec l'unité de fixation 2 dans
l'encoche de l'unité de fixation 1, ensuite les fixer en appuyant (illustration 54). Le câble du microphone, reliant
le microphone et l'écouteur, doit sortir par derrière et ne pas être coincé entre le côté en velours de l'unité de
fixation 1 et le côté adhésif de l'unité de fixation 2.
e. Enlever l'enveloppe protectrice de l'anneau en velours (illustration 55). Coller l'anneau en velours exactement
sur le côté ouvert de l'écouteur qui montre vers l'oreille. Placer exactement de l'extérieur le côté en velours de
l'écouteur sur le côté adhésif de l'unité de fixation 1 et appuyer (illustration 54).
Veiller à ce que le câble de l'écouteur soit emmené vers le bas du masque respiratoire. Les câbles du
microphone et de l'écouteur doivent être positionnés derrière les bandeaux en caoutchouc (1). Brancher la
prise mâle-femelle (illustration 54).
Revision: 04/0616 DOK 0190-f
53
Ostéomicrophone à soufflet installé dans
l'unité de fixation 2 (exemple)
32 / 68
